solidworks怎么用标准件来绘制旋转螺钉动画?

主要介绍怎样用solidworks软件做螺钉旋转的动画效果，可以利用标准件库插入装配，也可以自己画螺栓和螺母进行装配

软件名称：SolidWorks 2010 SP2.1 中文破解免费版软件大小：4.64GB更新时间：2013-07-29

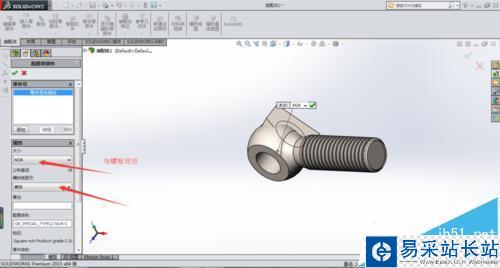

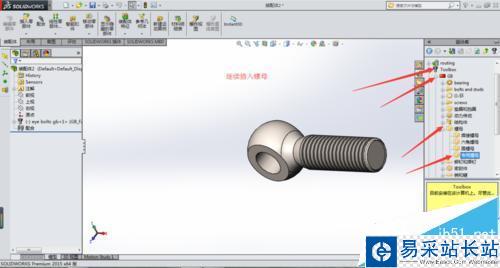

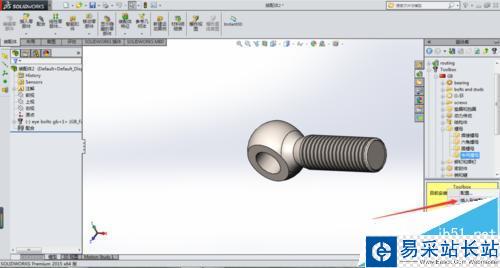

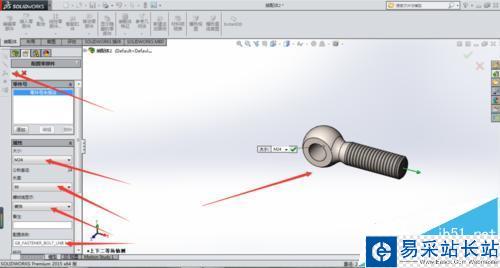

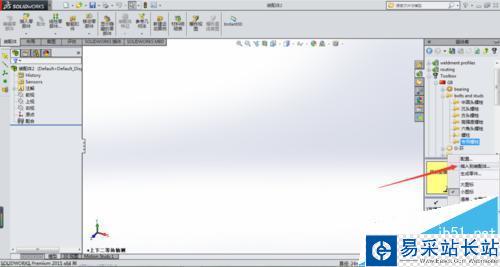

1、先新建一个装配文件，利用标准件库插入一个螺栓，完成后再插入对应的螺母。

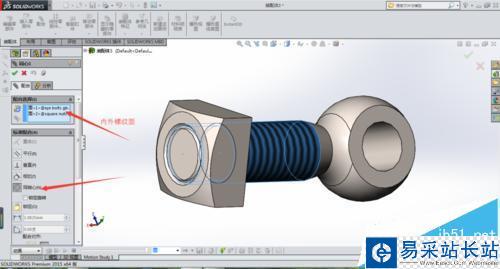

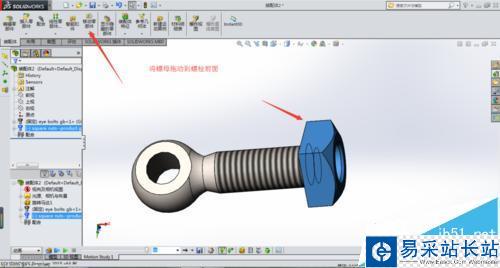

2、先移动螺母到螺栓的前面，方便约束配合，首先配合螺母孔中心与螺栓圆柱中心同轴，再在高级配合里面选取螺旋配合，分别选取内外螺纹面。如图所示

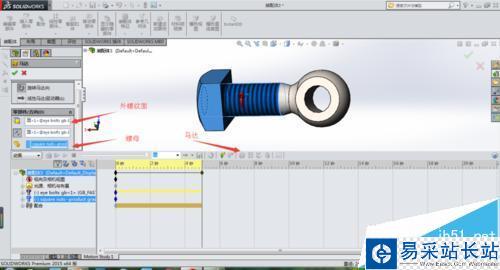

3、添加旋转马达，选取马达位置和要移动的零件。

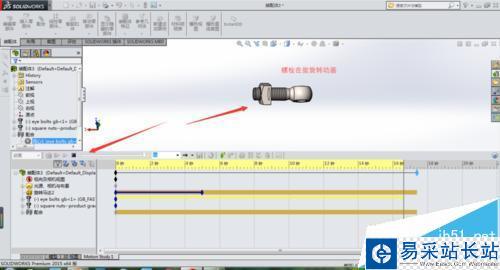

4、完成后进行计算，生成螺钉与螺母配合旋转的动画效果，可保存视频动画。

注意事项：

如果对标准件库的使用有疑问可以查阅相关资料或私信，因为前面发布了一篇标准件引用的经验一直审核，可能哪里和经验里的要求出现了冲突。
