solidworks零件设计表该怎么制作?

2024-07-16 17:19:09
字体:
来源:转载
供稿:网友

很多人在寻找solidworks的标准件零件库,但破解软件中一般都没有自带,其实我们可以自己设计一些常用标准件,这里同类型零件设计表的插入。

软件名称:SolidWorks 2013 简体中文版 sp0-sp3(32位和64位)软件大小:12GMB更新时间:2013-09-30

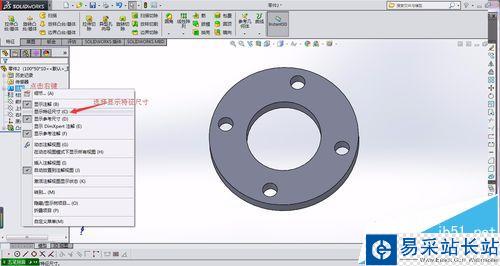

1、这里随意以一个垫圈为例。先画出一个零件模型,并打开特征尺寸。

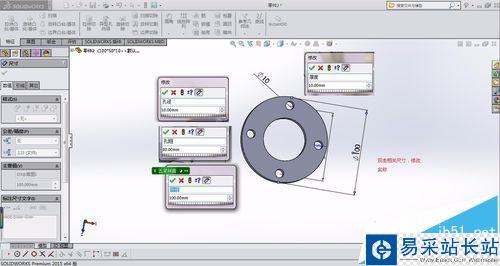

2、对特征尺寸和名称进行修改

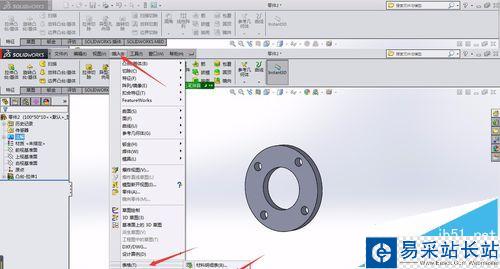

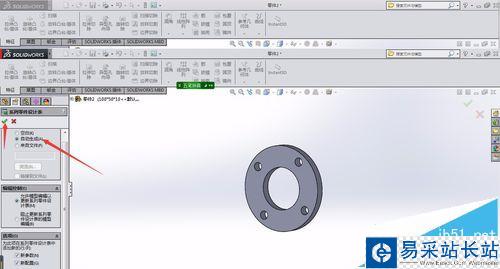

3、插入设计表格,选择自动生成

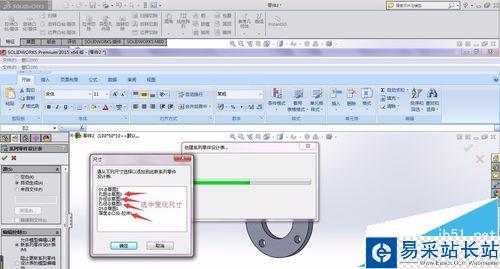

4、选择该零件需要变化的尺寸

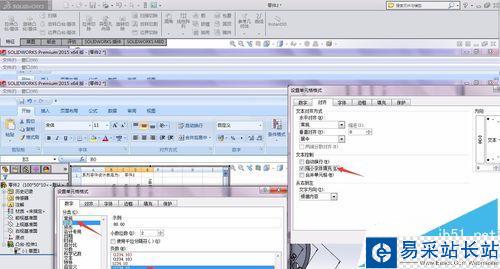

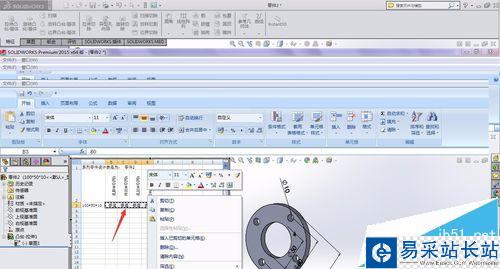

5、对尺寸单元格进行相关设置

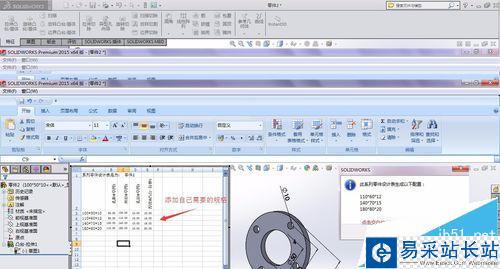

6、按不同的零件规格编辑尺寸,编辑完成后点击空白处,按提示框确定生成不同规格的零件

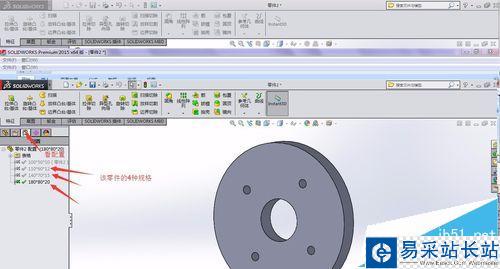

7、在配置里可以看见生成几种规格的零件,根据需要选择相关的零件

注意事项:

如果在插入表格的时候漏掉变化尺寸,也可以在表格纵行空白处添加,双击需要变化的尺寸即可。
