solidworks怎么导入excel表格创建多个不同规格零件?

solidworks可以在编辑中自动生成设计表，也可以插入外部EXCEL设计表，直接生成多个规格零件。

软件名称：SolidWorks 2013 简体中文版 sp0-sp3(32位和64位)软件大小：12GMB更新时间：2013-09-30

1、这里以一个水杯为例，先创建一个模型

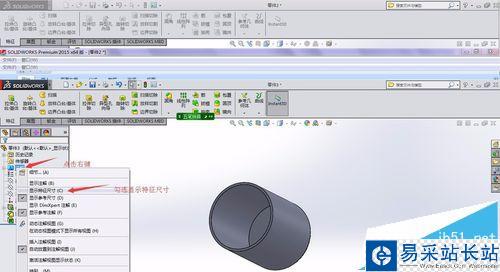

2、编辑特征尺寸名称

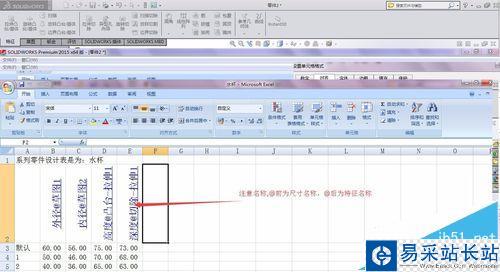

3、编辑一个EXCEL表格，创建所需的零件规格尺寸表

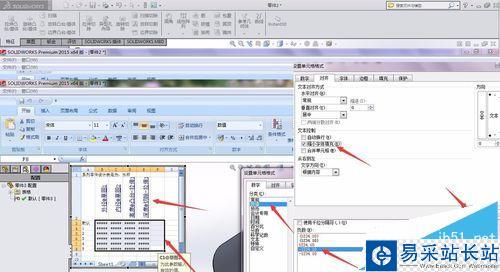

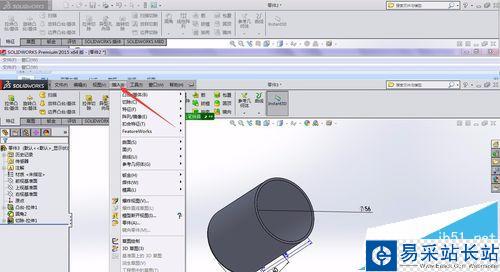

4、插入设计表，编辑单元格，检查所需尺寸规格是否错误

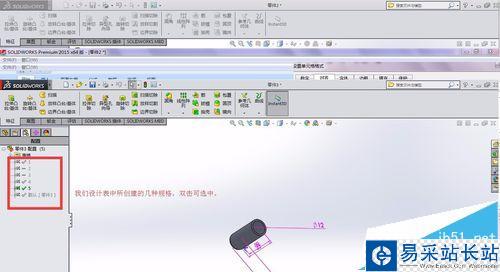

5、确定生成几种规格零件，在配置选项中检验各规格零件。

注意事项：

设计表中的尺寸名称一定要一致，@前为尺寸名称，@后为特征名称。
