CATIA怎么绘制钢丝网? CATIA绘制编制网的教程

用CATIA软件绘制编织网，是一个比较繁琐的事情，要不断的重复，而且要计算准确，主要用到的命令就是复制，阵列等。

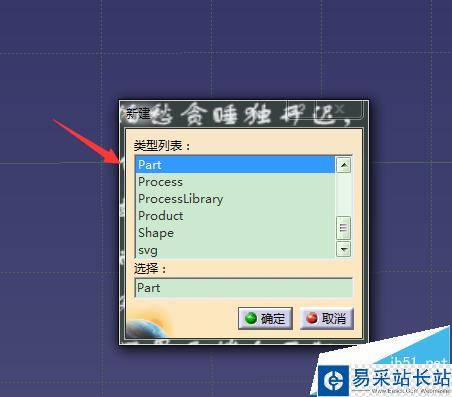

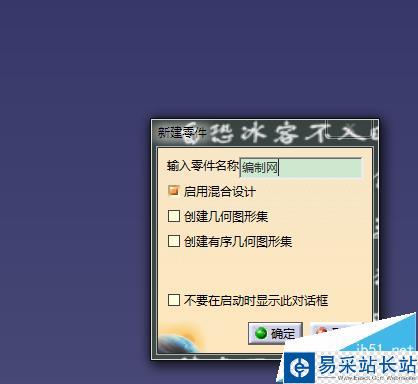

1、打开CATIA软件，新建一个PART 文件，命名为编制网；

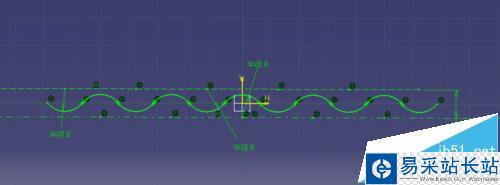

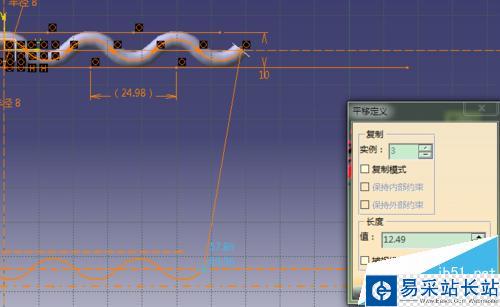

2、选择XY平面进入草图，选择轮廓绘制如下图形，并且约束尺寸；复制草图；

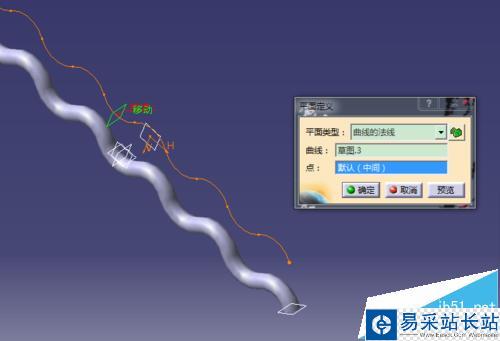

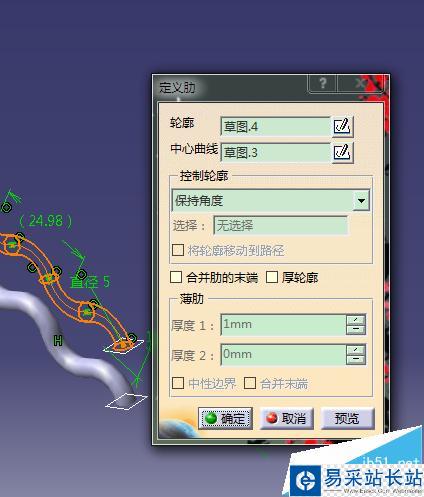

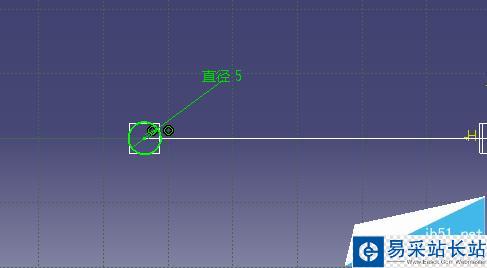

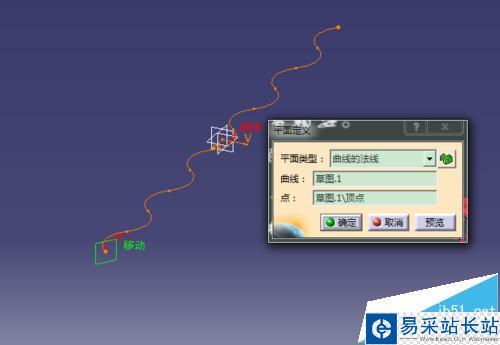

3、退出草图，创建法向平面，进入平面绘制直径5的圆；选择肋经行拉伸；

4、测量关键尺寸，并且以这个尺寸为基准创建偏移平面，粘贴已复制的草图；调整位置；绘制出另一个肋；

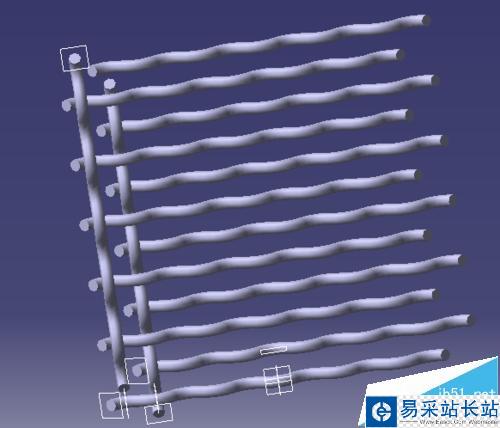

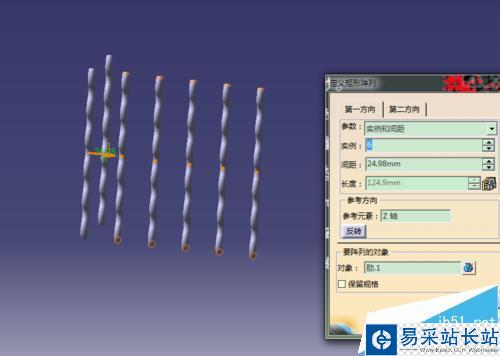

5、阵列两条肋得到下图；

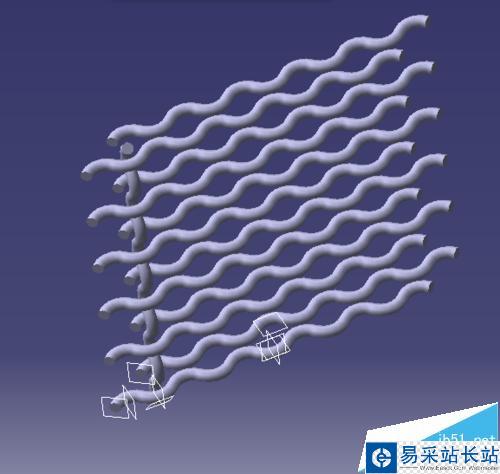

6、同样的方法绘制交叉的2条肋，注意关键尺寸；

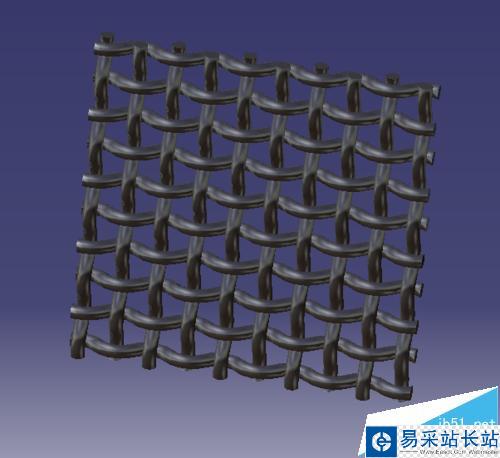

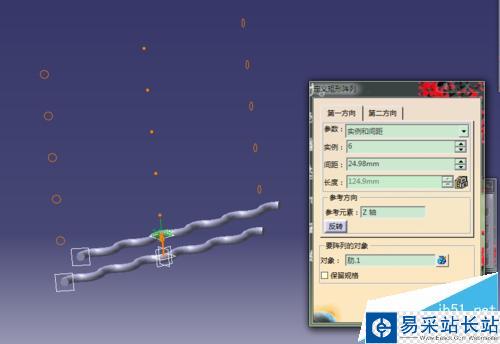

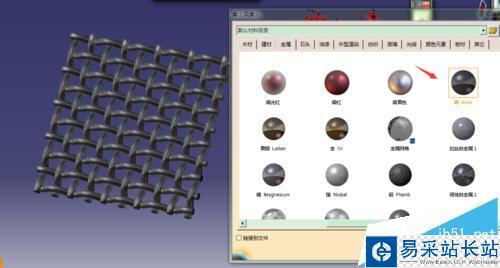

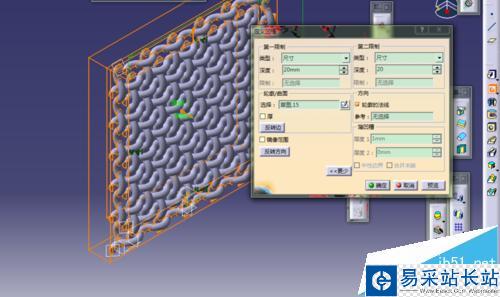

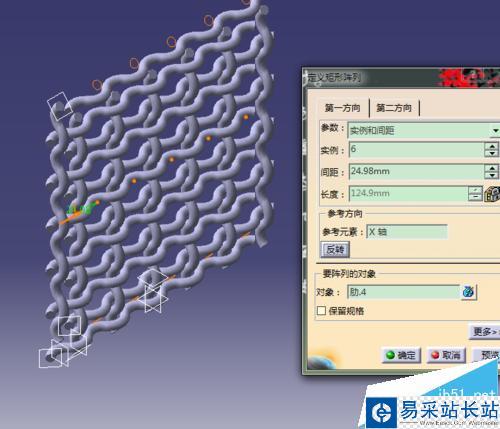

7、经行阵列；然后截取一个120*120的方形编织网，添家材质，绘制完成。

注意事项：注意关键尺寸。
