solidWorks软件怎么设置钣金零件?

solidWorks教程钣金零件设计经验分享：

1、钣金零件的特点

钣金零件是以金属板为原料，通过折、弯、冲、压等工艺实现的一类零件，其最大的特点是零件的壁厚均匀。钣金零件一般可分为三类： 平板类：指一般的平面冲裁件 ，对于学习有困难的不知道怎么做的可以加扣：五七八接着再来零二四后面跟着一四四连在一起即可，同时得到大神的帮助外加获取免费资料。

弯曲类：由弯曲或弯曲加简单成形构成的零件。

成形类：由拉伸等成形方法加工而成的规则曲面类或自由曲面类零件，对于此类钣金零件的展开，SolidWorks需要借助有关插件来完成。 这些零件都是由平板毛坯经冲切、折弯或冲压等方式而加工出来的，它们与一般机加工方式加工出来的零件存在着很大差别。

2、钣金工具

SolidWorks 提供了很多钣金零件中特有的钣金特征工具，包括基体法兰、边线法兰等，利用这些工具，用户可以很方便地完成钣金零件设计，得到钣金零件的应用状态和展开状态。

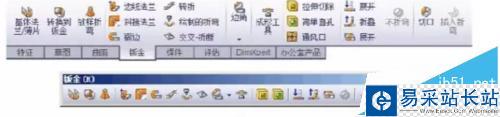

SolidWorks提供了建立钣金零件的特有工具，这些工具位于【插入】|【钣金】菜单和【钣金】工具栏中.

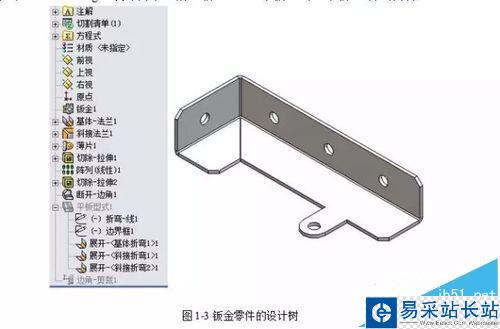

3、钣金零件的设计树

钣金零件和普通SolidWorks 零件的不同之处就是钣金零件内部具有钣金零件的标识，具有钣金零件的特性，Feature Manager设计树中包括“钣金1”、“平板型式”等钣金的独有特征。

l “切割清单”：切割清单文件夹类似于普通零件的“实体”文件夹。由于SolidWorks 钣金零件中支持多实体钣金，以实现多个钣金部分之间焊接工艺的特点，因此切割清单也可用于工程图中的焊件清单表。

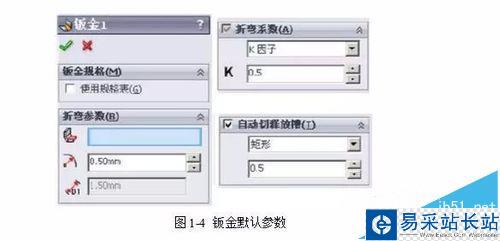

l “钣金”：钣金特征中包含了默认的折弯参数，如折弯半径、折弯系数、折弯扣除或释放槽类型。

4、钣金零件中的相关概念

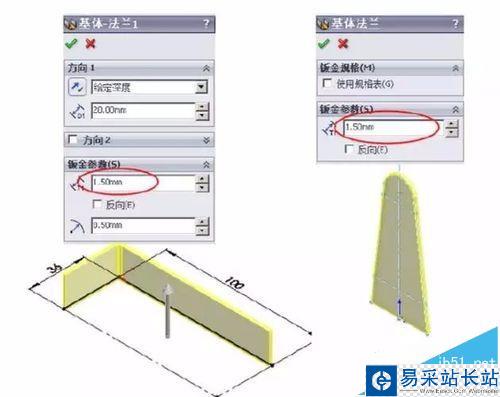

钣金零件厚度 。钣金零件是一种壁厚均匀的薄壁零件，对于同一个钣金实体而言壁厚是相同的。使用钣金工具建立特征时，如使用开环草图建立基体法兰，钣金零件的厚度相当于壁厚；如使用闭环草图建立基体法兰，则钣金零件的厚度相当于于拉伸特征深度.

5、折弯半径

板件折弯时，为了避免外表面产生裂纹，需要制定钣金折弯时的折弯半径，折弯半径是指折弯内角的半径，SolidWorks 中钣金实体的默认折弯半径在建立基体法兰时，或者通过编辑“钣金”特征来指定。
