solidworks怎么添加置工程图模板?

solidworks中如何设置工程图模板

1、打开solidworks软件，点击“选项”，

2、点击“文件位置”，再点击“添加”

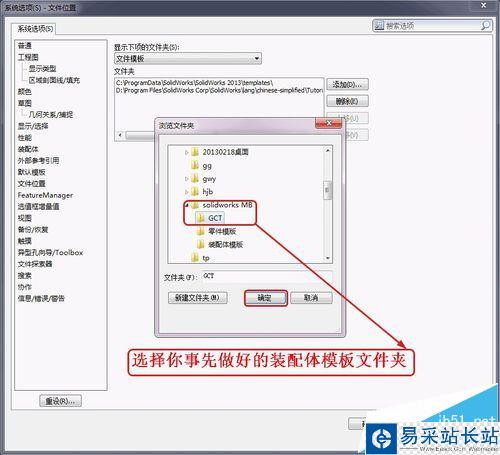

3、将自己制作的文件模板的文件夹选中,(这里是我自己制作的工程图模板，放在solidworks MB/GCT中），确定

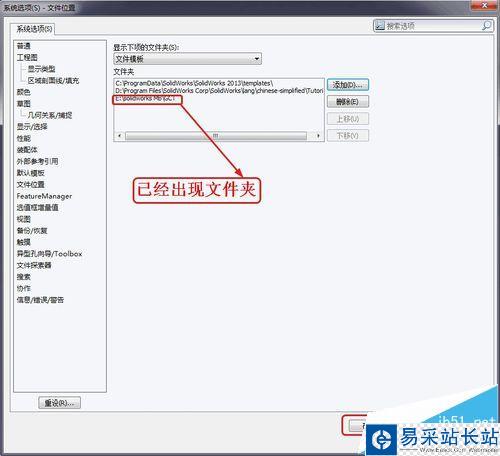

4、如图，文件夹已经出现

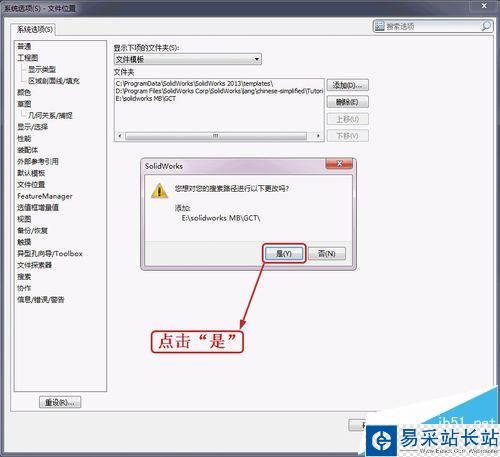

5、确定，然后点击“是”

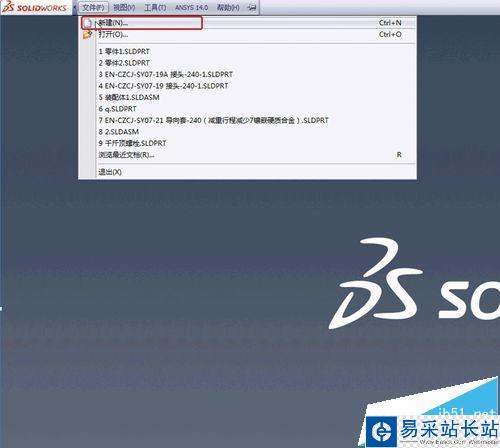

6、新建模型

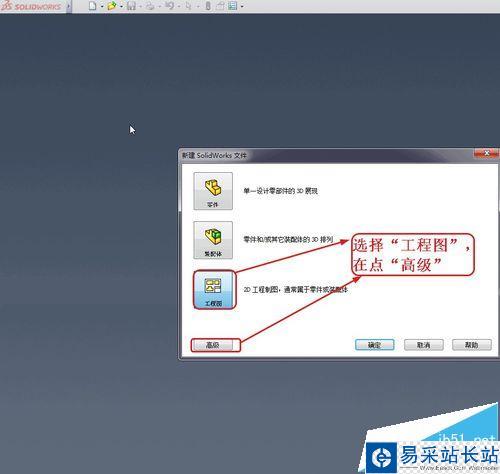

7、选择“工程图” 在点击“高级”

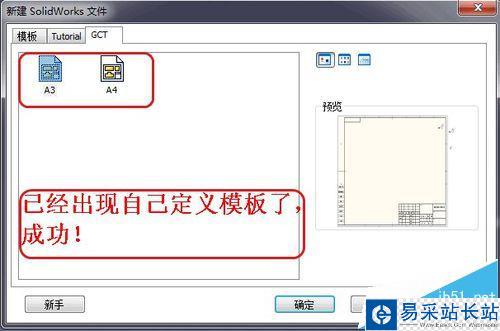

8、如图，你所添加的工程图模板已经出现，我这里只做了A3，A4的模板，如果你想做其它的模板，如法炮制！

注意事项：零件图模板，装配体模板，工程图模板都是一样。
