solidworks配管不能自动生成弯管出现错误提示遗失弯管该怎么办

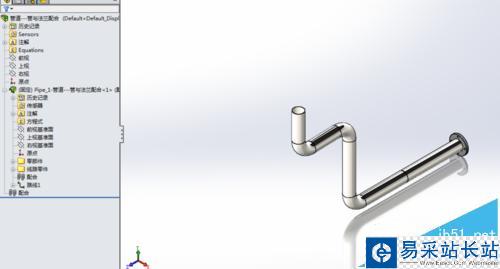

solidworks出现“错误：遗失弯管”如下图所示的错误时，可以按照下面方法解决。

1、打开插件，按图把所需的插件点选打“√”；

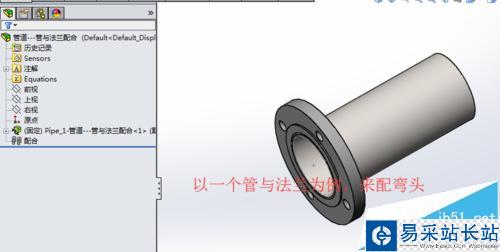

2、以一个管和法兰为例来配弯头；

3、选择线路属性；

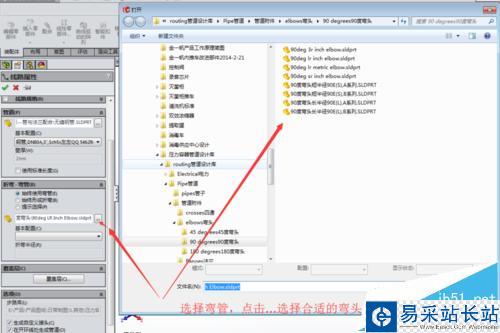

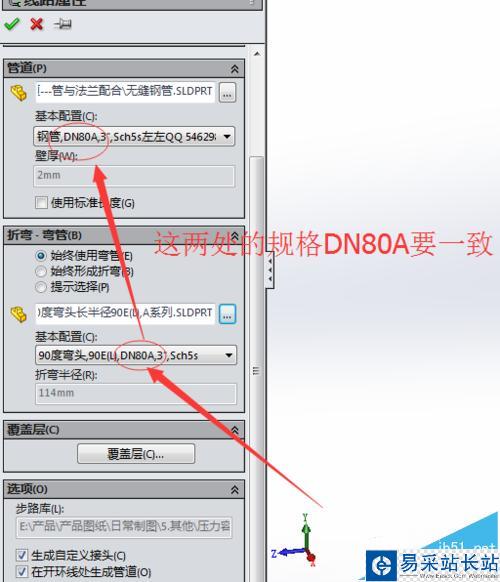

4、选择弯管，点击“...”选择合适的弯头；

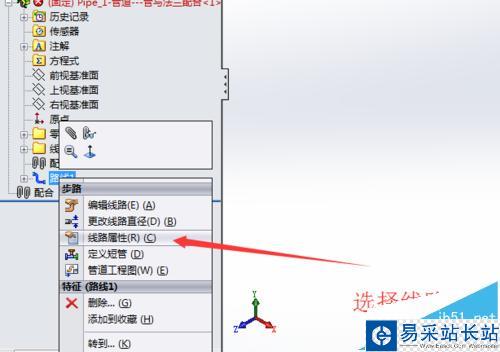

5、两处的规格要一致；

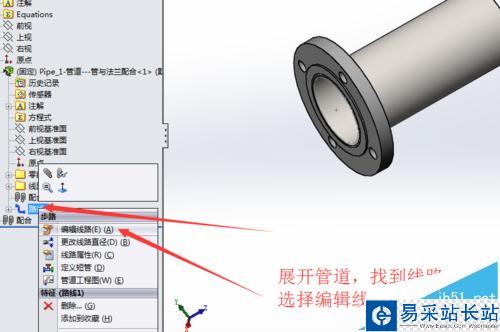

6、展开管道，找到线路，右键选择编辑线路；

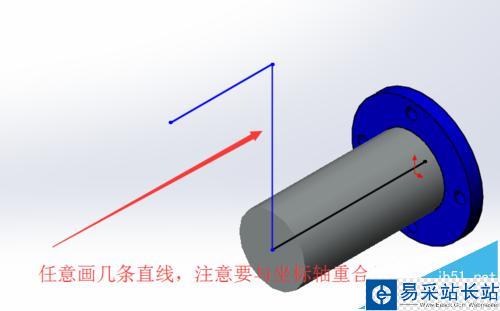

7、任意画几条直线，注意要与坐标轴重合；

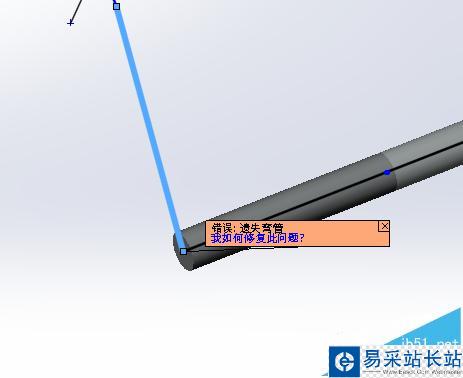

8、这时出现题目所示错误“错误，遗失弯管”；

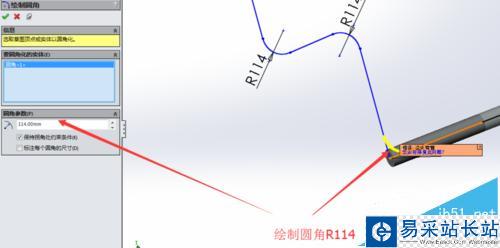

9、编制绘制圆角R114;

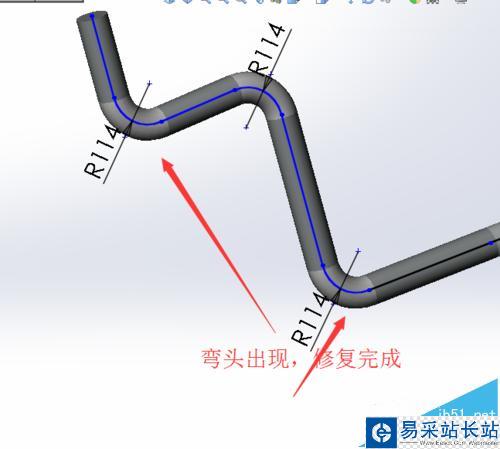

10、弯头出现，修复完成；

11、修复接管如图所示，一切就搞定了。

注意事项：软件版本一定要符合要求，要自己制作一些常用的配管零件库。
