solidworks2014中怎么生成工程图?

2024-07-16 17:18:35

字体：大中小

来源：转载

供稿：网友

solidworks不仅拥有强大的机械建模功能，更是可以直接利用现有的模型生成工程图。如何才能够生成自己想要的视图呢？

主要通过两个步骤：一是将模型调整到正视图，方便于工程图的生成；二是利用生成工程图命令从模型直接生成二维图；三是选择合适的二维图，如主视图，左视图或者俯视图以及其他适合自己需求的视图。

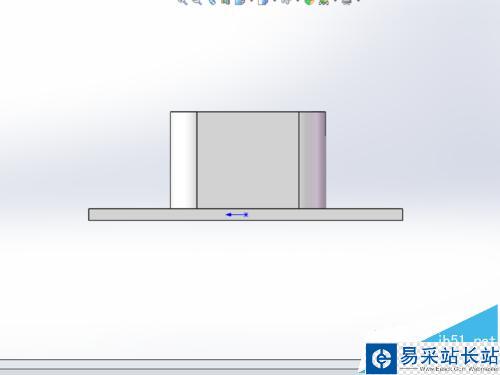

1、调整模型。界面打开在模型界面，按一下空格键，打开视图调整，如图所示，用鼠标点一下图中的正式于，使模型正对于操作者。

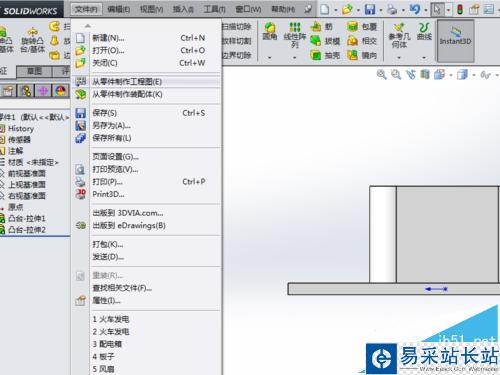

2、从模型生成工程图命令。界面的左上角选择文件，并用鼠标左键点击从零件制作工程图，进入下一个命令，再进行下一步操作。

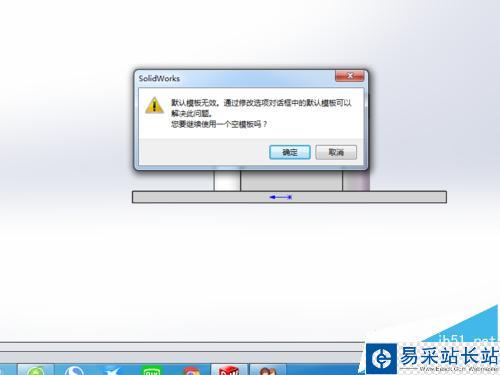

3、使用空模板。点击从零件制作工程图后会出现是否使用空模板的命令，在一般情况下，我们直接选择确定就可以，对工程图不回有什么影响。

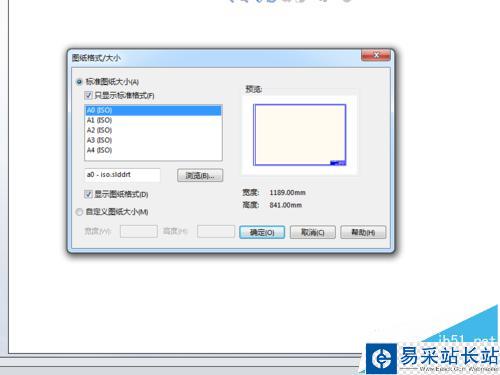

4、选择图纸型号。点击确定后，会出现图纸选择对话框，此处可根据工程需要选择自己需要的模板型号，主要有五种型号。选择后直接点击确定就可以。

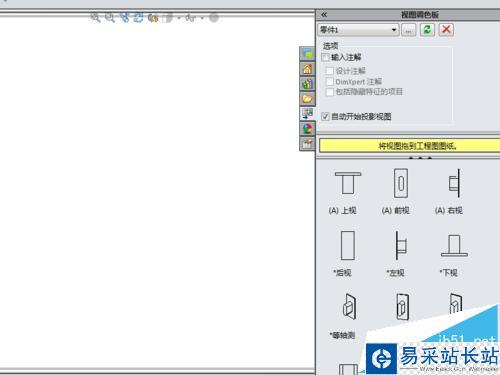

5、进入工程图。点击确定后会进入工程图界面，在右侧会出现各个视图的界面，此时只需要将自己需要的视图，用鼠标左键点住，拖到中间的图纸界面就可以。

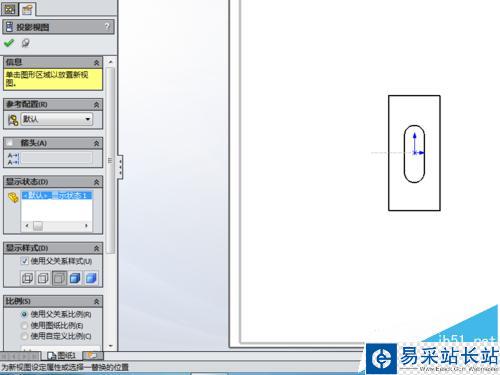

6、工程图生成。所需视图拖到中间图纸界面时，此时将鼠标会出现左侧参数面板，只需要将鼠标左键点击左上角的对号即可，整个工程图生成。

注意事项：图纸型号最好选择好，如果不合适可退出再生成一次，其他版本solidworks操作与此类似。
