Creo2.0中怎么标注坐标尺寸?

本文将介绍如何在Creo2.0创建的工程图中标注坐标尺寸

1、在Creo2.0中新建一零件模型，如建立一阶梯轴

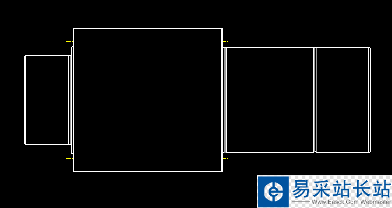

2、新建一工程图，并添加主视图

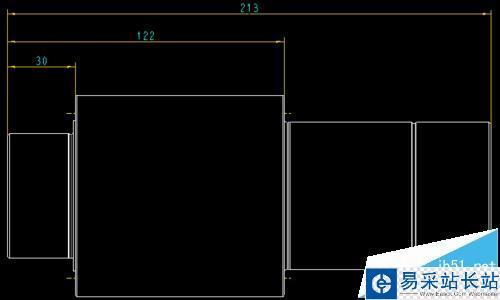

3、标注线性尺寸

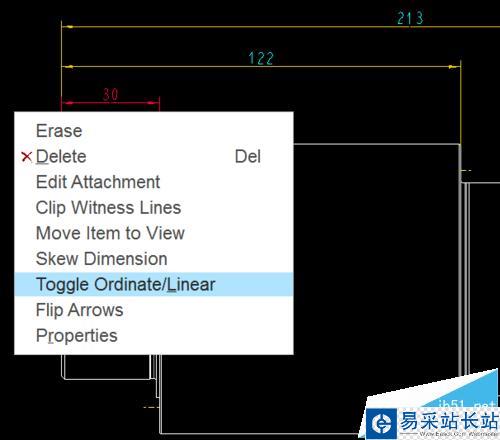

4、选中尺寸“30”单击右键，在弹出的菜单中选择“Toggle Ordinate/Linear”

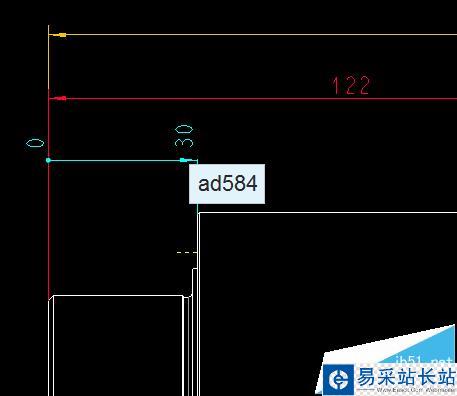

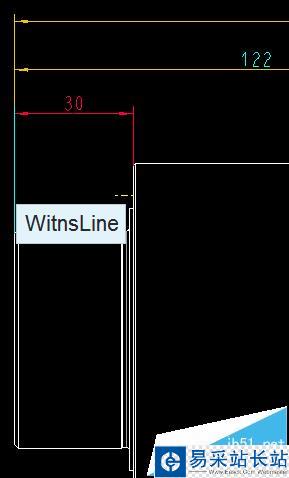

5、单击“WitnsLine”，即可生成坐标尺寸

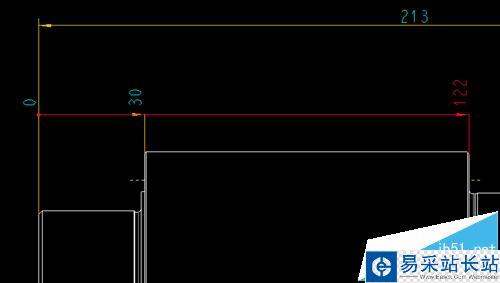

6、选择尺寸“122”，在弹出的菜单中选择“Toggle Ordinate/Linear”，然后选择尺寸“30”，而不选“WitnsLine”，即可生成“122”的坐标尺寸

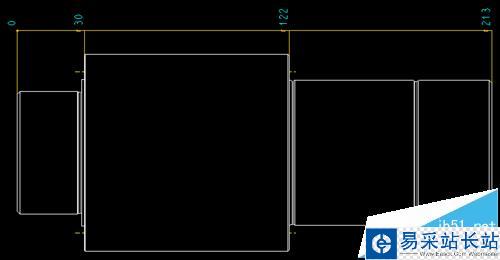

7、用同样的方法，生成尺寸“213”的坐标尺寸
