UG怎么画雨伞？ug曲面造型实例教程

UG可以绘制出很多的曲面造型零件，本节经验分享如何用UG软件创建一把雨伞，在使用NX10.0绘制雨伞时，需要用到曲线、网格曲面、扫略等命令，用UG设计复杂的曲面零件时，要综合运用多项NX指令，才能完成最终的零件设计.

软件名称：UG NX6.0(模具设计软件)32bit v6.0.0.24 中文安装免费版软件大小：1.32GB更新时间：2014-10-31

构建绘制雨伞的曲线

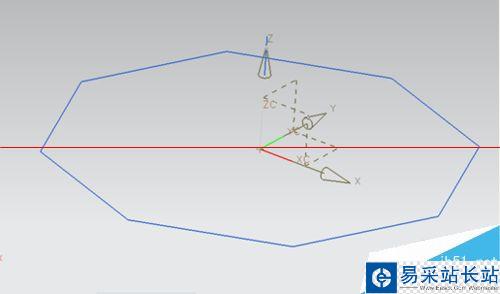

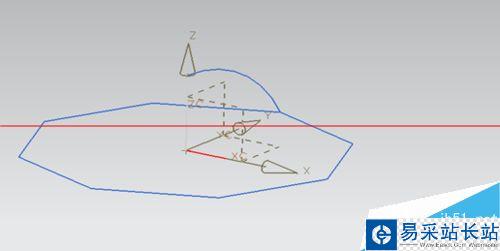

1、绘制正八边形，内接圆半径为50，如下图所示。

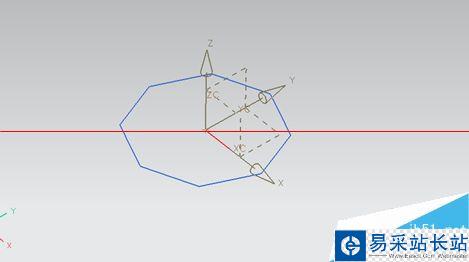

2、建立一条起点在原点，长度为30，沿着Z轴的直线，见下图。

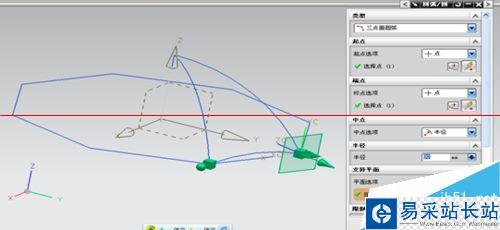

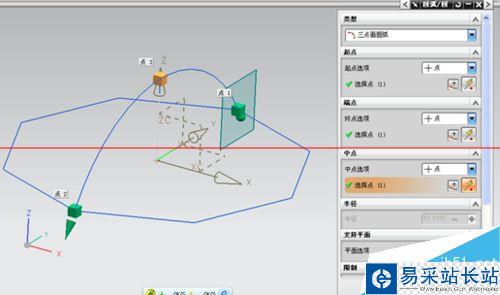

3、以八边形的两个端点及上步建立直线的顶点为中点建立下图圆弧。

4、对圆弧进行修剪，留下四分之一圆弧，见下图。

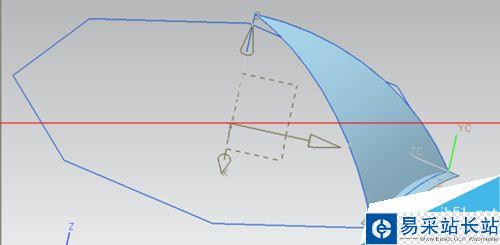

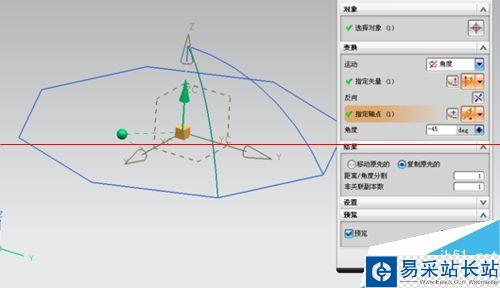

5、运用变换旋转-45°建立同样的圆弧，如下图所示。

创建曲面

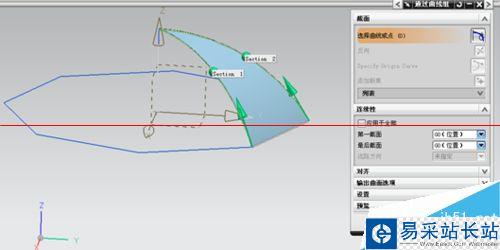

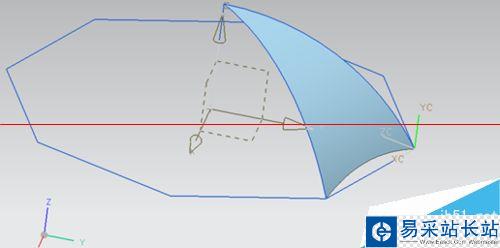

1、运用曲线组命令建立伞布的曲面，如下图所示。

2、将WCS原点移到下图位置，并绘制半径为80的小圆弧。

3、以上步建立的曲线为截面进行对称拉伸，拉伸距离为3，见下图。

4、运用修剪体命令对伞布进行修剪，效果如下图所示。

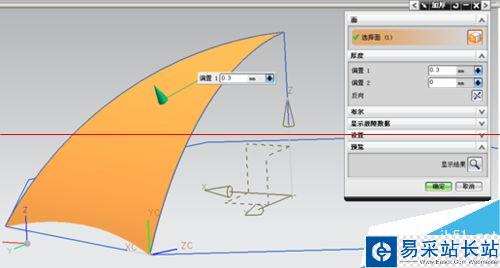

5、对伞布曲面进行加厚处理，如下图所示。

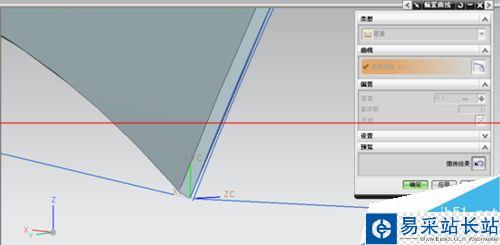

6、对伞布的边圆弧曲线进行偏置，距离为0.1，见下图。

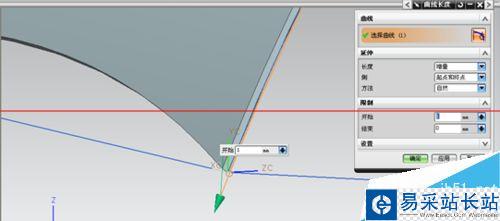

7、将上步偏置的直线延长1mm，效果如下图。

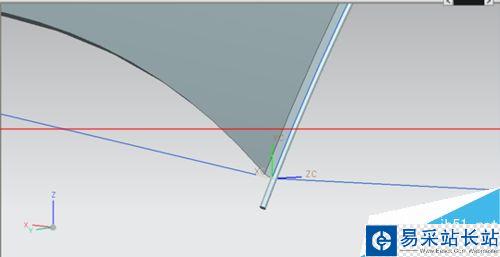

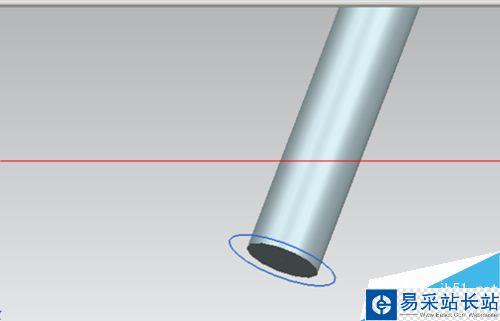

8、以延长的曲线为导线，利用管道命令建立外径为0.2的伞布支架，见下图。

9、对支架尾部的轮廓曲线偏置0.05，见下图。

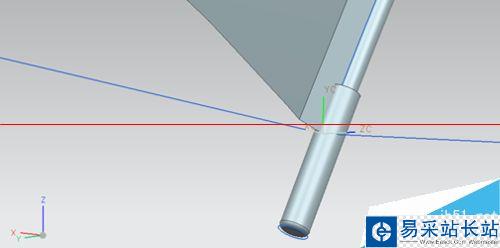

10、接着利用拉伸建立支架脚，拉伸距离为1.5，并倒圆，见下图。
