Proe5.0中想要制作一个茶杯，该怎么创建茶杯呢？下面我们就来看看详细的教程。

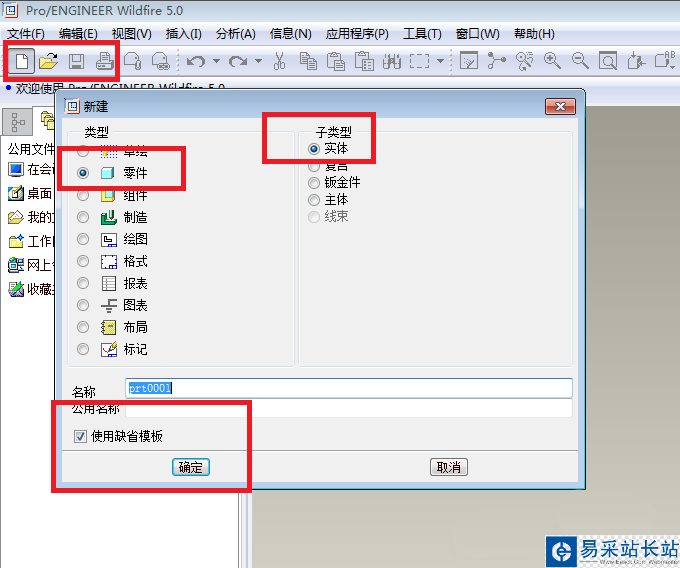

1、如下图所示，打开Pro/e5.0软件，新建一个空白的实体零件文件，记得使用缺省模板哦。
2、这一步主要是通过拉伸命令造一个圆柱体。
具体如下三幅图所示。

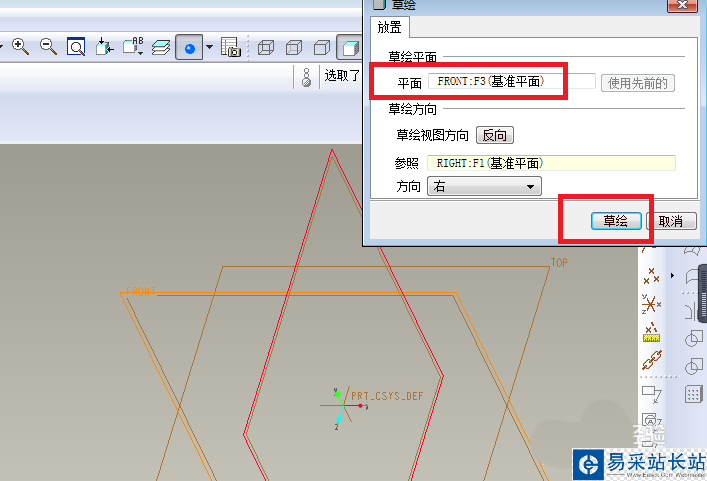

首先如下第一幅图所示，执行【拉伸——放置——定义——FRONT面——草绘】。

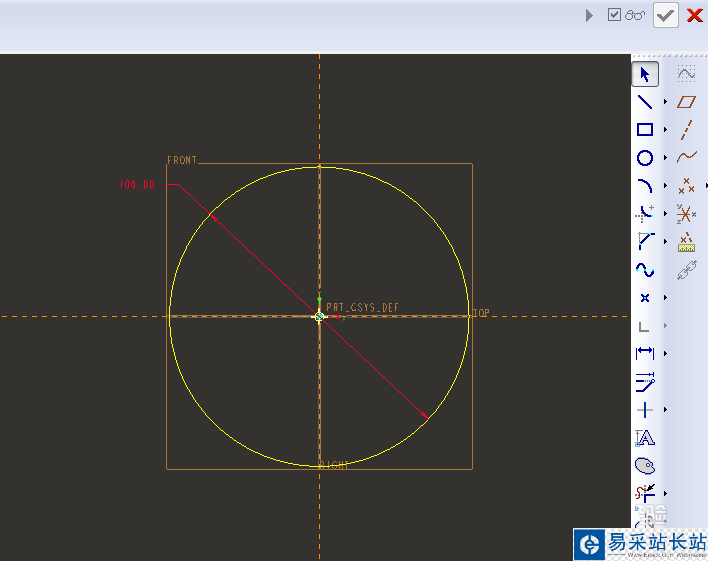

然后如下第二幅图所示，进入到草绘环境，以坐标原点为圆心画一个直径100的圆，“√”完成并退出草绘。

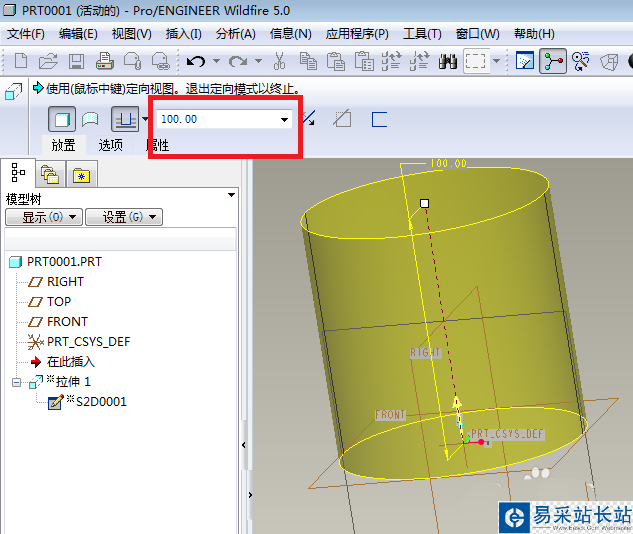

最后如下第三幅图所示，设置拉伸高度100，软件右上角“√”。

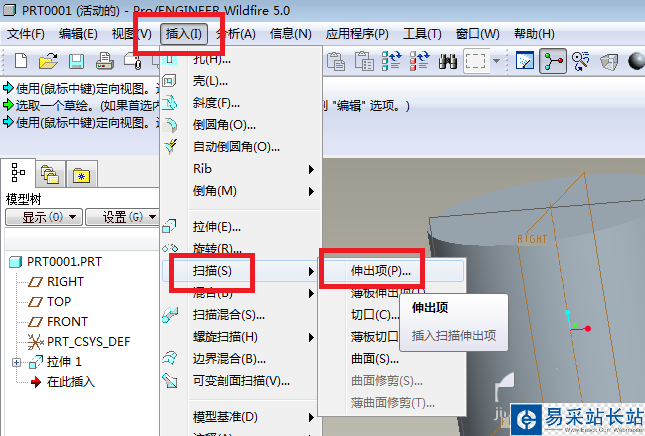

3、如下图所示，执行【插入——扫描——伸出项】。
4、这一步有四幅配图，因为每一副配图都很简单，只有一部操作，所以笔者就放到一起了。

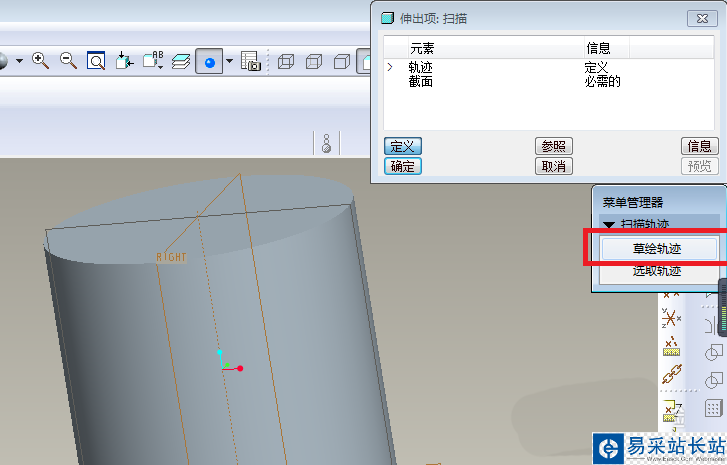

第一幅：点击“草绘轨迹”，

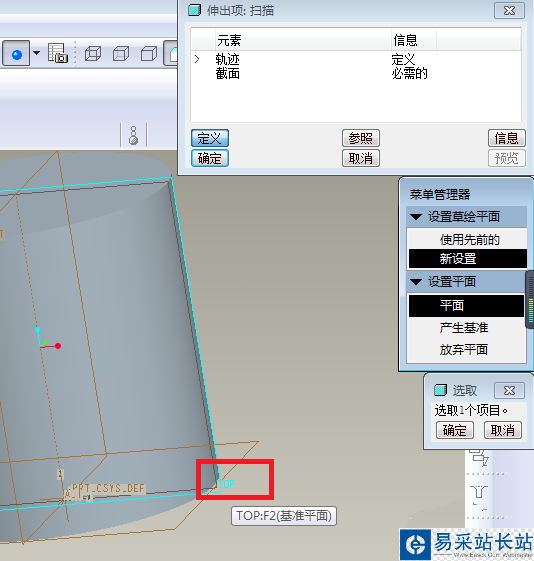

第二幅：点击“TOP面”，

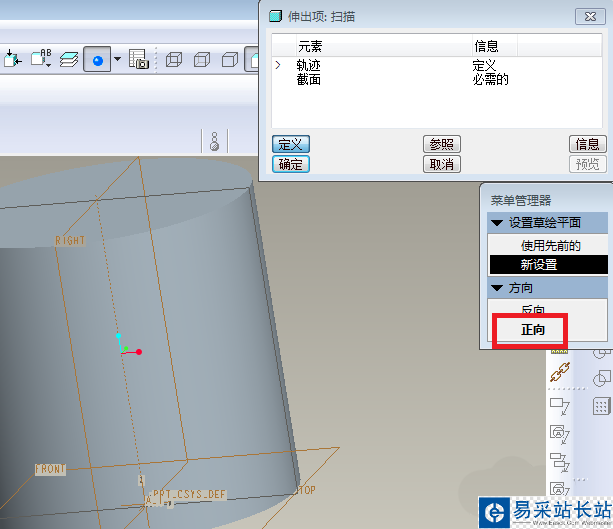

第三幅：点击“正向”，
第四幅：点击“缺省”。

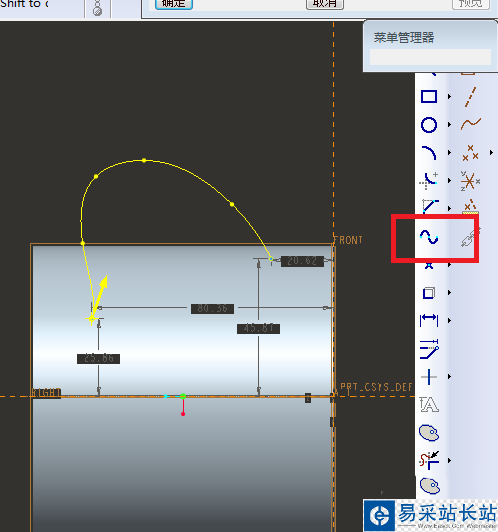

5、如下图所示，进入到草绘环境，首先点击工具栏中的“样条曲线”，然后在草绘区域画一个大概茶杯手柄的样子，然后手动调整样条曲线，使其更接近茶杯手柄，最后“√”完成并退出草绘。

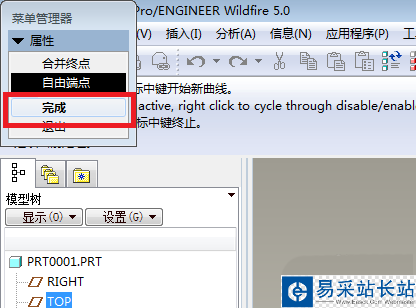

6、如下图所示，菜单管理器默认“自由端点”，我们点击“完成”就可以了。
