Axure怎么设计APP开关按钮状态切换的原型?

我们在设计APP选项时，对于只有两个选项的抉择时下拉显然不是那么好操作，这是我们可以选择使用切换开关按钮来实现这个功能，下面是原型动演示态图，我们可以使用axure来制作这个滑动按钮的原型，下面我们就来看看详细的教程。

软件名称：Axure RP v8.1.0.3382 Enterprise 中文特别版(附注册机+汉化包+安装教程)软件大小：83.2MB更新时间：2019-04-26

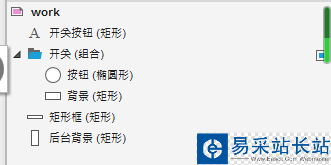

1、首先我们来创建原件，这里主要用到了快关（组合）这下面的两个原件，创建一个矩形和一个圆，原件宽度自己定，高度一样即可，创建完以后需要把两个元件居中对齐，然后分别命名为按钮和背景。

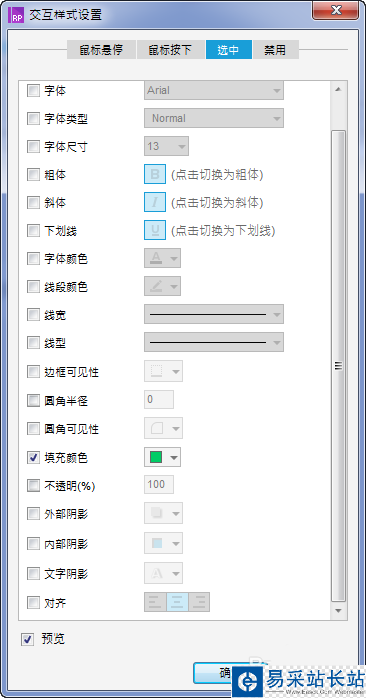

2、从动画我们可以看到，当我们点击的时候背景色在变化，这里我们是设置了选中状态，当我们选中原件时替换原有的颜色即可，这里我设置了按钮的边框颜色和背景的背景色，让他们在选中是跟背景颜色一致。

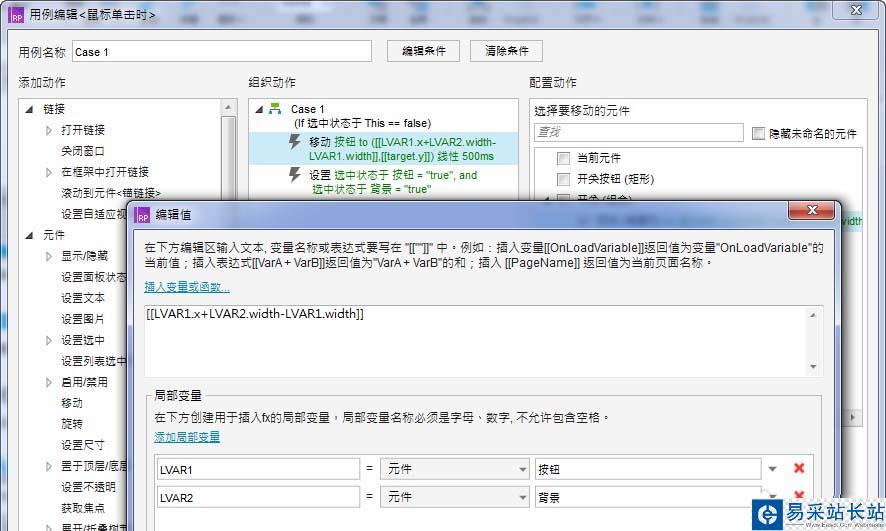

3、接下来进行交互设计，当我们选中按钮时将按钮移动右侧，再次点击按钮时将按钮移到左侧，因为元件的X坐标是以左边为基准的，所以我们在计算坐标时要把本身的宽度计算进去，首先是从左到右移动，这里我们选中按钮在下方找到X右边的FX点进去定义按钮和背景的局部变量，然后插入值[[LVAR1.x+LVAR2.width-LVAR1.width]]，y轴水平不变，直接赋值即可[[target.y]]，动画选择线性500ms即可。

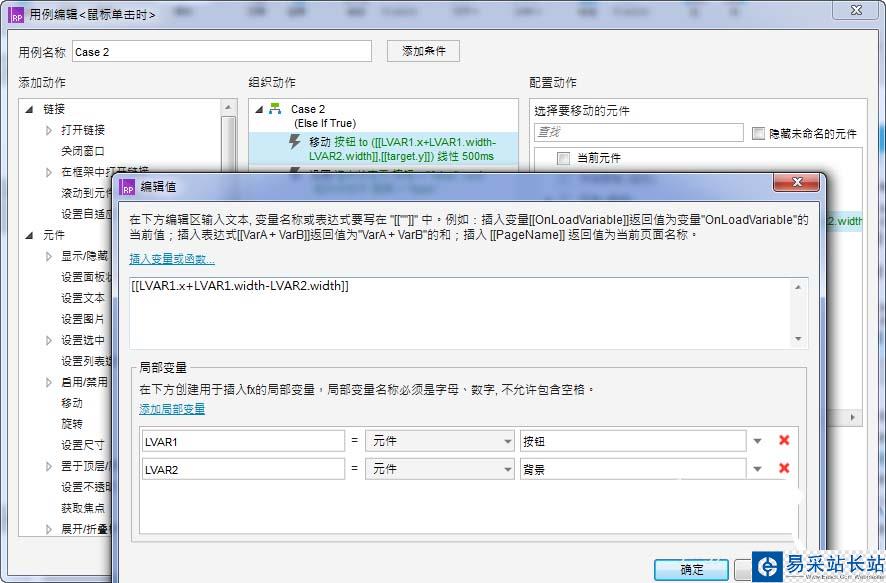

4、接着是反向移动，原理跟上面一样，只是计算的时候我们需要先加上按钮本身的宽度再减去背景的宽度，这样x坐标就回到了之前的位置了：[[LVAR1.x+LVAR1.width-LVAR2.width]]，y轴水平不变，直接赋值即可[[target.y]]，动画选择线性500ms即可。

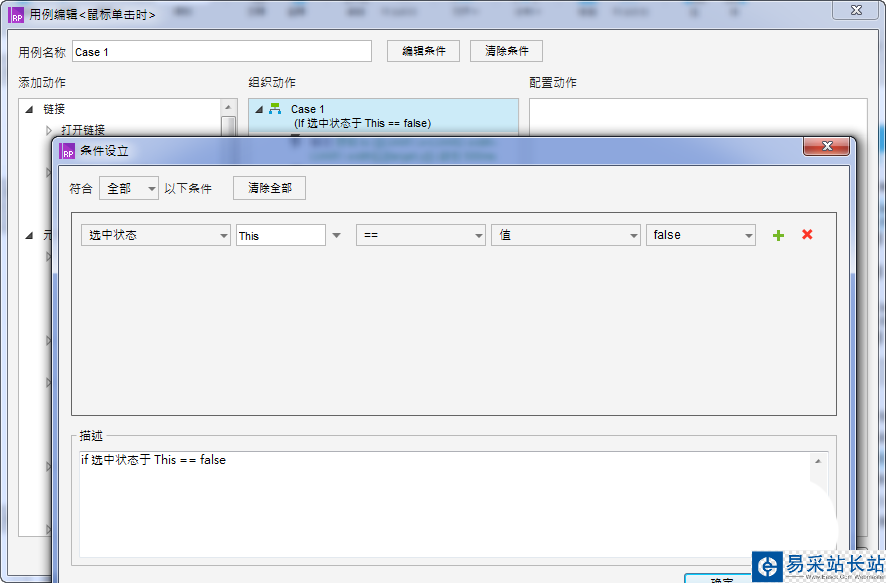

5、到这里我们的按钮已经实现了左右切换了，但是你会发现点击按钮时会出现连个case事件，不好操作，所以我们需要再事件前面添加一个判断语句，当按钮原件选中时执行那个事件，按钮原件未选中时执行那个事件（默认是为选中状态的）。

6、现在我们就已经实现了切换样式了，但是你会发现状态没有发生改变，因为目前还没有设置选中状态，这里我们要在事件后面继续添加一个选中状态，当我们点击按钮时，设置按钮和背景为选中状态，这样我们选中状态中的颜色就会被切换了，当我们再次点击按钮时取消选中状态即可。
