SketchUp平面立面和剖面图怎么导出?

SketchUp图纸怎么导出不同方位的图纸呢？下面我们我们就来看看SketchUp导出平面立面和剖面图的教程。

软件名称：SketchUp Make 2017(草图大师) v17.1.174 中文特别版(附破解补丁+安装教程) 64位软件大小：163MB更新时间：2017-07-29

1、一般我们导二维图的顺序是先平面再立面后剖面，首先打开我们已经做好的SketchUp模型

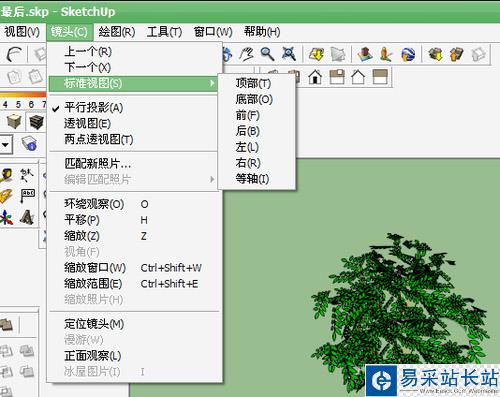

2、然后再在SketchUp左上角的菜单栏上点击“镜头—标准视图”

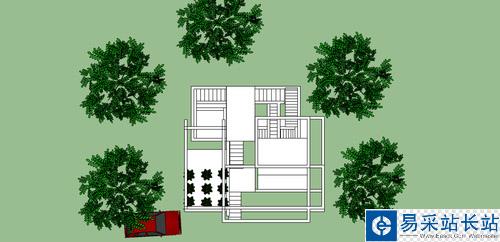

3、打开标准视图以后我们看到有顶部、前、后、左、右字样，对应于制图上的南、北、东、西立面，然后我们点击顶部，如下图所示即为总平面图（注意须为平行投影镜头下）

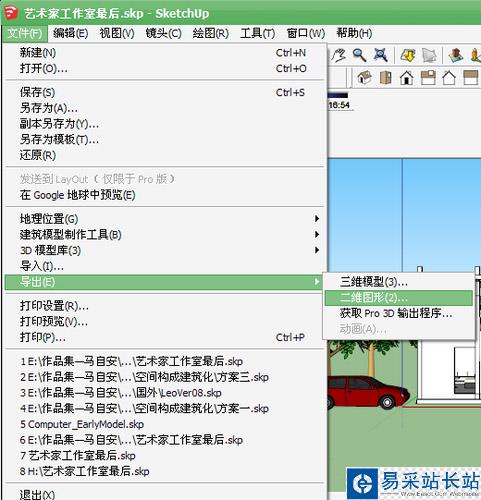

4、调整相应的页面布局后我们便可导出工作，单击菜单栏上的“文件—导出—二维图形”，我们即可导出总平面图

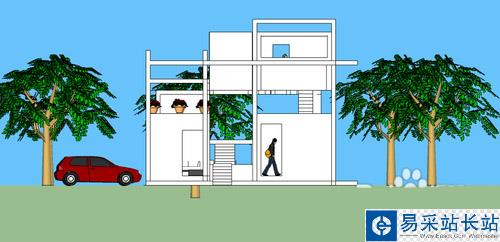

5、选择“标准视图—前后左右”，重复上面的步骤，分别可以导出各南、北、东、西立面

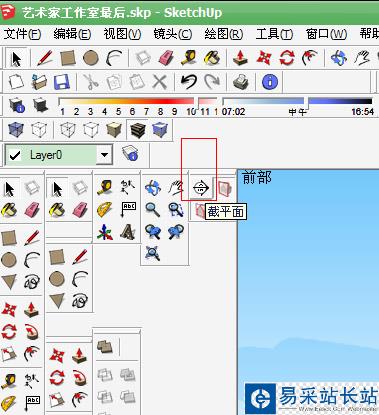

6、接下来我们还需要导出剖面图，先选择SketchUp工具栏上的“截平面”按钮，然后选中剖面工具选择移动工具

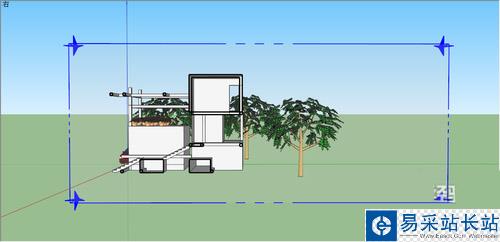

7、然后放到我们需要剖面位置进行剖切，同样，操作“标准视图—右”，我们就可一看到我们要的剖面，同样进行“文件—导出—二维图形”便可导出该剖面

以上SketchUp平面立面和剖面图的导出来的方法，希望大家喜欢，请继续关注错新站长站。
