ProE扫描混合特征可将多个截面沿指定轨迹合成实体、曲面、薄板或切除材料等,下面我们就来看看实例教程。

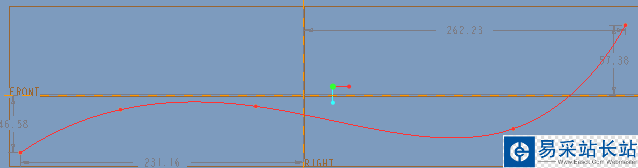

1、新建零件,先草绘出如下的曲线作为扫描轨迹。

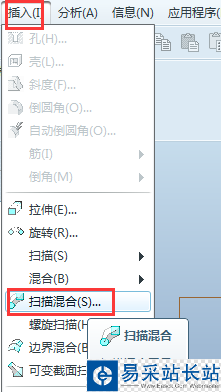

2、完成上述草绘后,退出草绘并进入零件状态,依次点击“插入”-“扫描混合”。

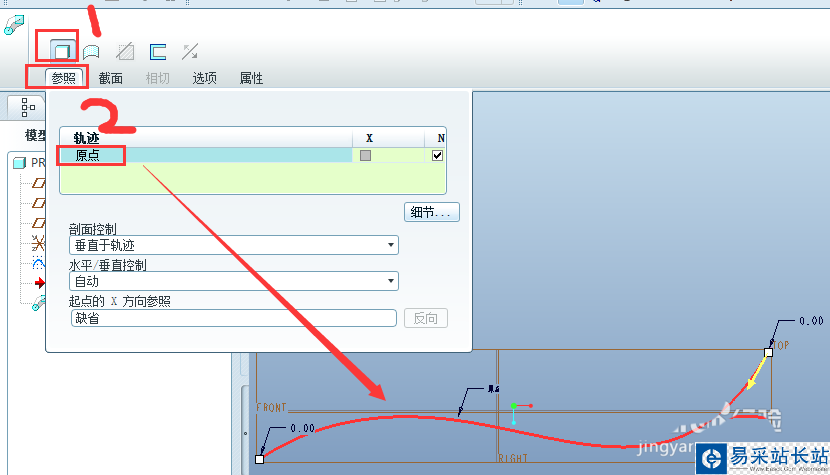

3、点击“参照”,轨迹选取上述草绘完成的曲线。

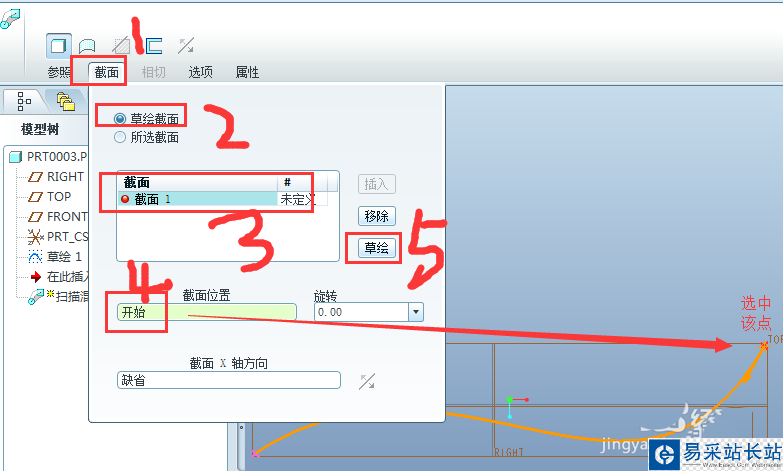

4、点击“截面”,选取“草绘截面”,点击“截面1”,点击“截面位置”,选取轨迹起始点,然后点击“草绘”。

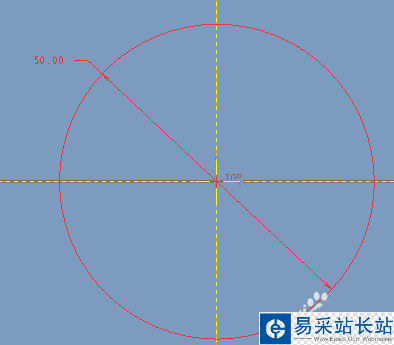

5、此时进入草绘界面,绘制直径50的圆形,完成并退出该草绘。

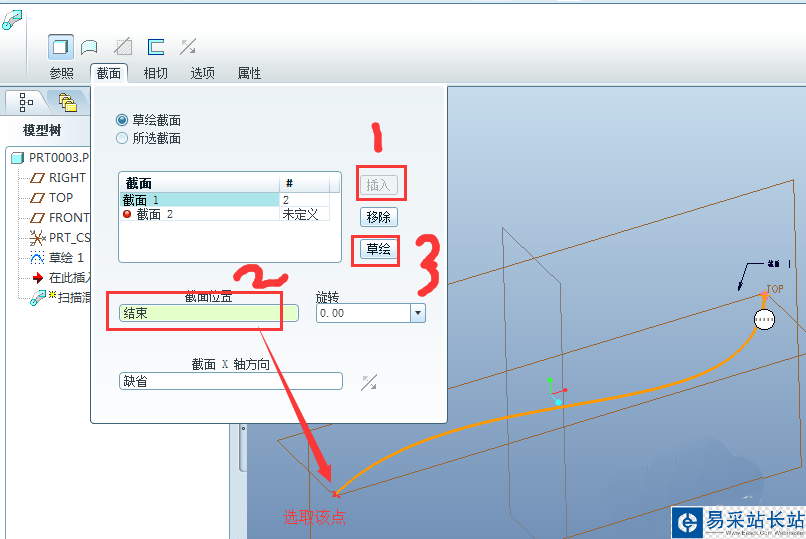

6、点击“插入”,会多出“截面2”,点击“截面位置”,选取轨迹终点,然后点击“草绘”。
7、此时进入草绘界面,绘制直径20的圆形,完成并退出该草绘。

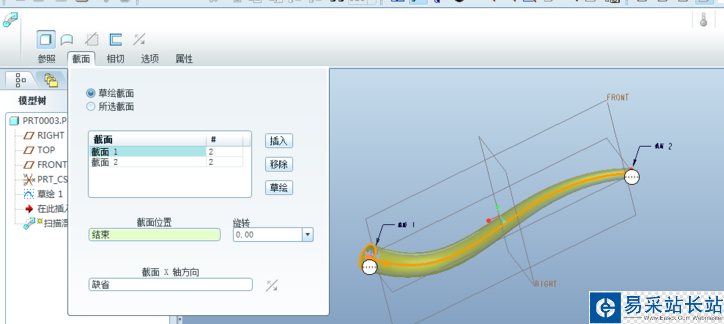

8、此时完成的扫描混合效果如下,点击√完成。若要修改该扫描混合特征,只需右键点击模型树的“扫描混合”,弹出框选择“编辑定义,即可进入第三步的扫描混合特征窗口,修改相应项即可。
以上就是ProE创建扫描混合特征的教程,希望大家喜欢,请继续关注错新站长站。
