Proe怎么通过旋转创建实体特征?

ProE想要创建实体特征，方法很多比如拉伸、旋转、扫描、实体化等都可以，今天我们就来看看使用旋转得到实体的教程。

软件名称：Pro-E(PRO ENGINEER WILDFIRE) V5.0野火版 免费安装特别版软件大小：312.2MB更新时间：2014-04-07

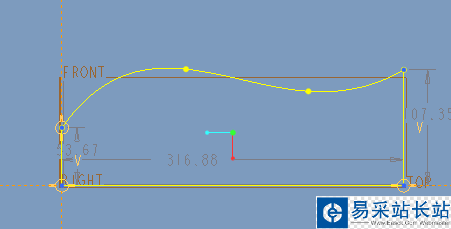

1、打开Pro/E，新建零件，选择Top面或其它任一基准面草绘封闭曲线如下图所示，该曲线作为旋转截面，注意一定要是封闭的。

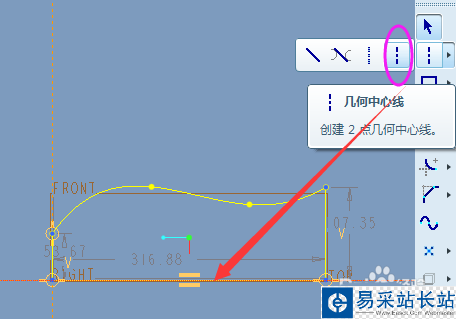

2、草绘一条几何中心线作为旋转轴，如下图所示，点击√或按鼠标中键完成并退出草绘。

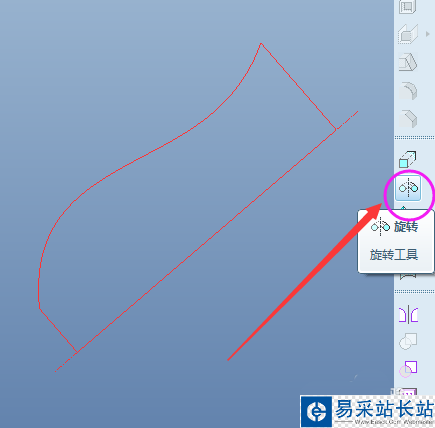

3、选择上述草绘曲线，点击工具栏的旋转按钮，或者依次点击 插入-旋转。

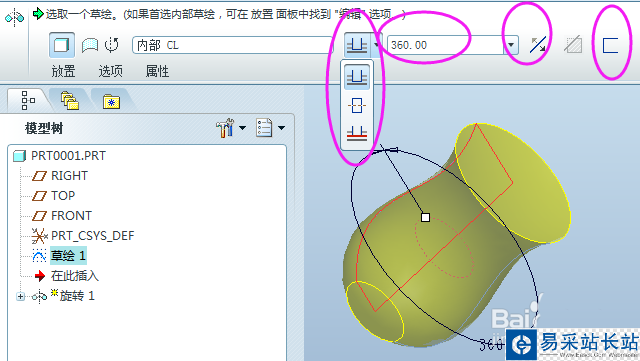

4、此时系统进入旋转的控制面板如下，定义好旋转方式、旋转方向、旋转角度360，加厚项默认不选，点击√或按鼠标中键完成。

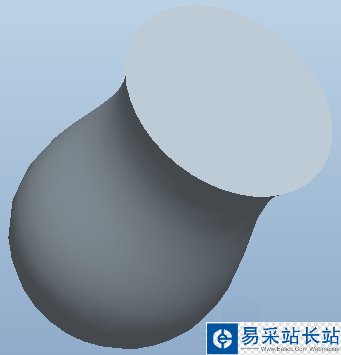

5、按上述设置，完成后的效果如下图所示。

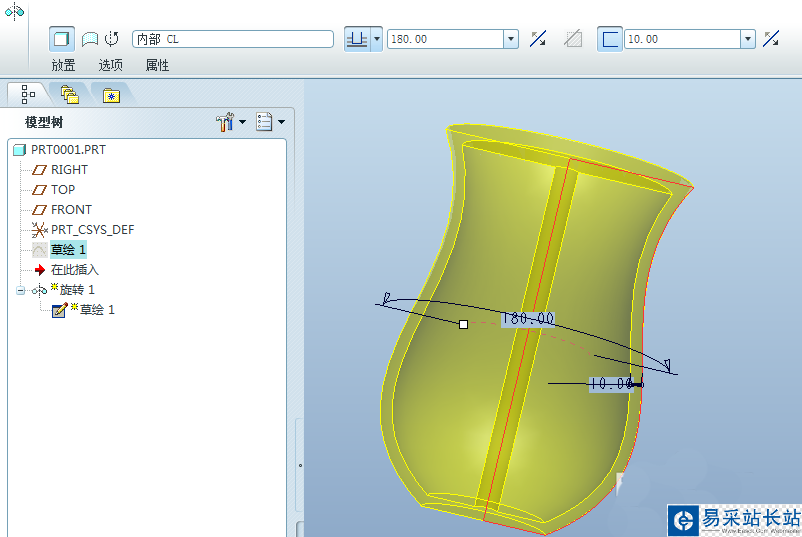

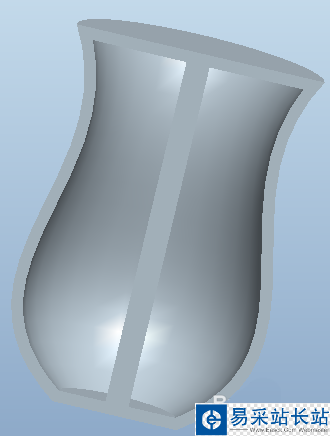

6、若第四步中选择加厚10，并且将旋转角度调整为180，则旋转而成的实体如下所示，即每条边均偏移了10mm形成了一个壳体。

以上就是Proe旋转创建实体特征的教程，希望大家喜欢，请继续关注错新站长站。
