Proe/Creo建模的时候，建造合适的平面作为参考，对完成建模非常重要。Proe/Creo的【基准平面】工具里，有穿过、偏移、平行、法向四种方式，但没有旋转，该怎么创建旋转平面呢？下面我们就来看看详细的教程。

软件名称：Proe5.0 M280终极版本 64位中文特别版(附注册机+许可证文件+安装教程)软件大小：3.27GB更新时间：2017-06-14

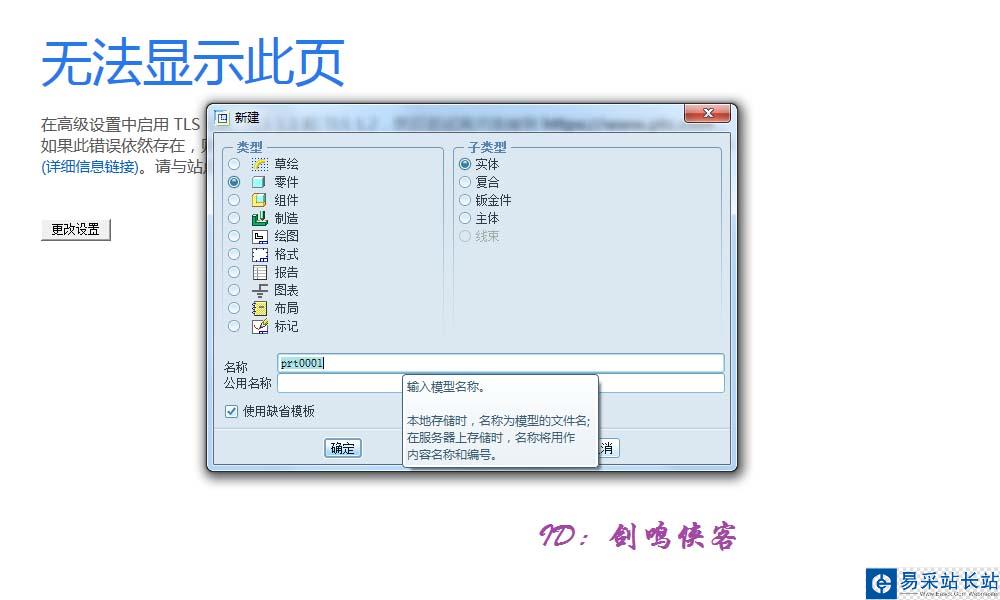

1、打开Proe/Creo软件。进入界面后，创建一个新的零件，进入到零件设计界面。

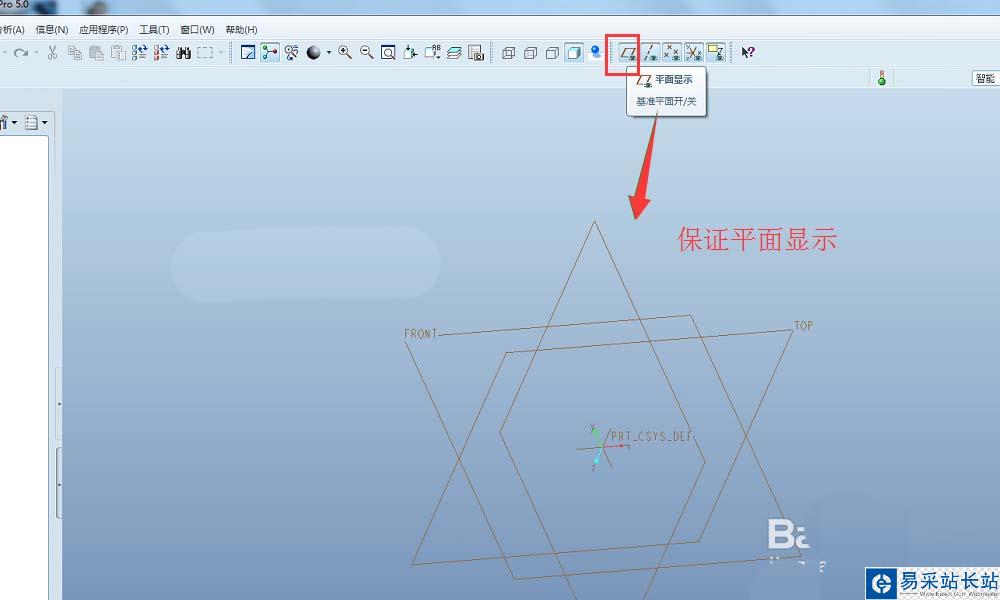

2、进入零件设计界面后，确保【平面显示开关】为打开状态，在屏幕上可以看到平面显示。

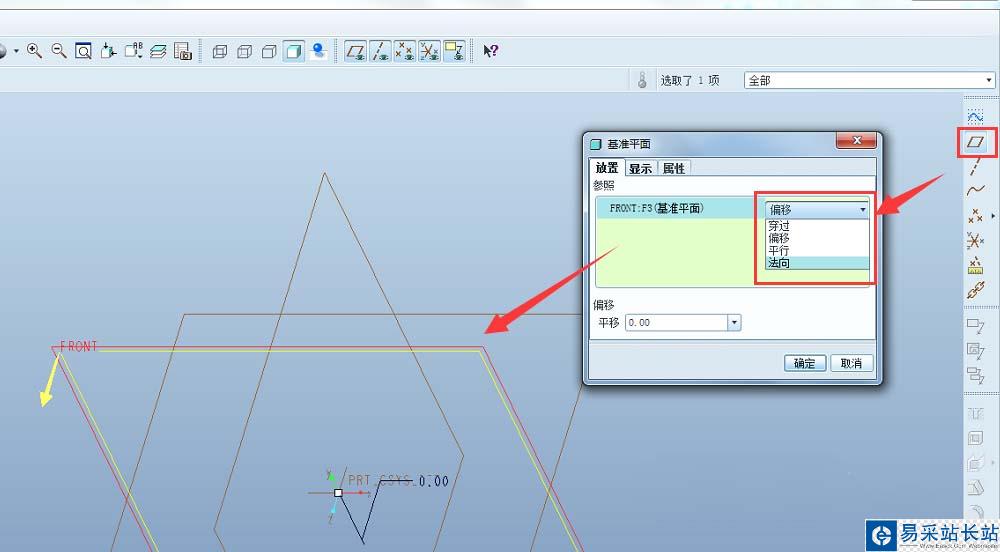

3、找到【平面】工具按钮，点击。弹出创建平面的对话框，我们选择FRONT平面作为参考，可以看到【穿过】、【偏移】、【平移】、【法向】四种平面创建方式，但没有旋转。Proe/Creo中是通过偏移+基准轴的方式来实现旋转平面的创建。

4、在Proe/Creo中，不能选择坐标轴（X、Y、Z轴）作为创建旋转平面的基准。所以，为了旋转平面，我们必须创建一根基准轴。点击【轴】工具按钮，弹出创建轴的对话框。我们按住键盘Ctrl键，依次选择FRONT和RIGHT平面，则获得两个平面的交线——轴A_1。

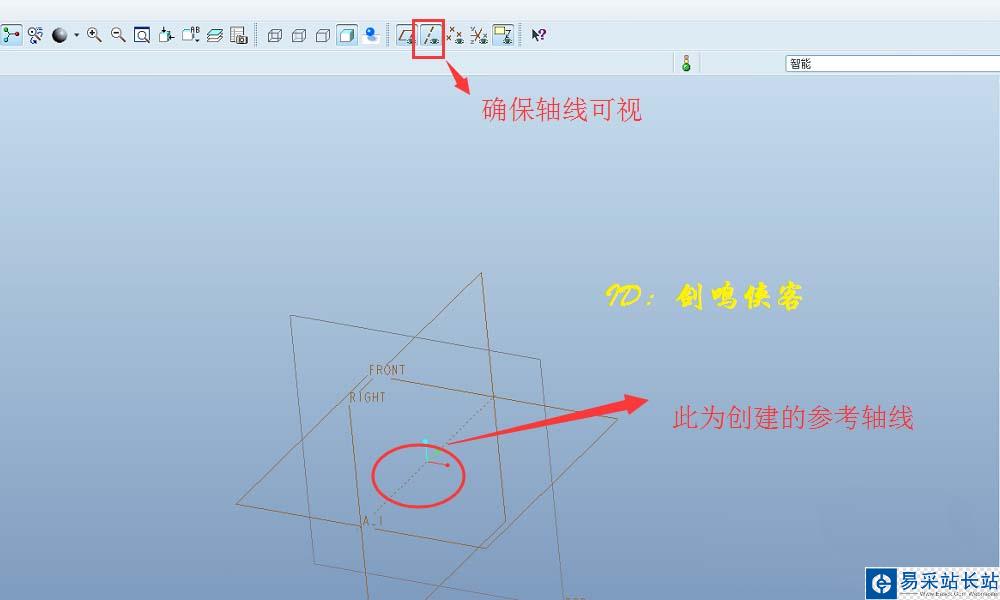

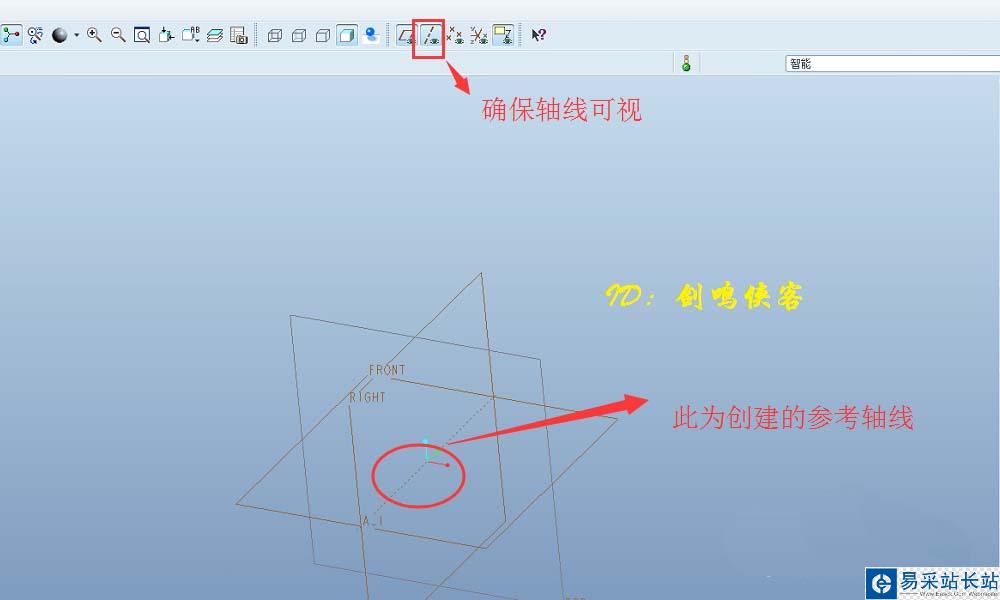

5、确保上面的【轴显示】处于打开，在屏幕可以看到刚才创建的轴A_1。

6、点击【平面】按钮，选择FRONT平面作为参考，然后按住键盘Ctrl键，选择轴线A_1，则在创建平面的【偏移】下方出现【旋转】，输入要旋转的角度即可。然后按下确定，即可获得我们所需的旋转平面了
