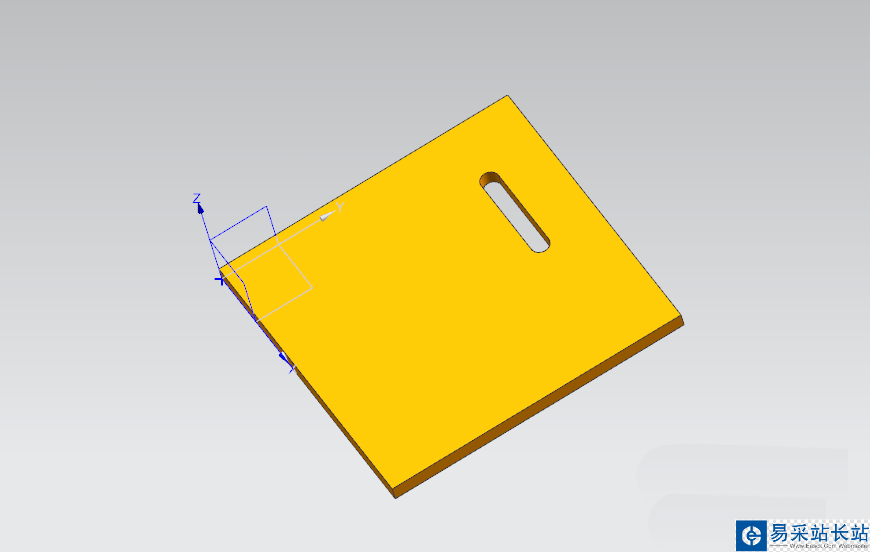

UG建模的时候，想要创建腰形孔，该怎么创建呢？下面我们就来看看详细的教程。

软件名称：Siemens PLM NX 12.0.0 64位简体中文特别版(附破解文件+安装教程)软件大小：5.15GB更新时间：2017-11-01

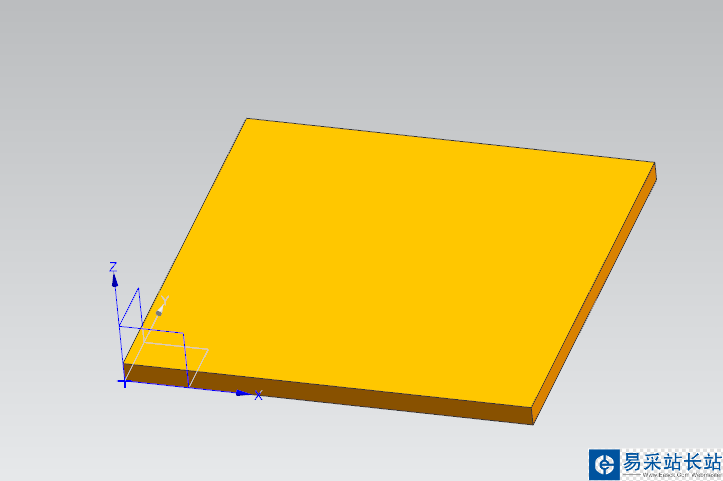

1、新建建模文件，创建一块可供开孔的方板。

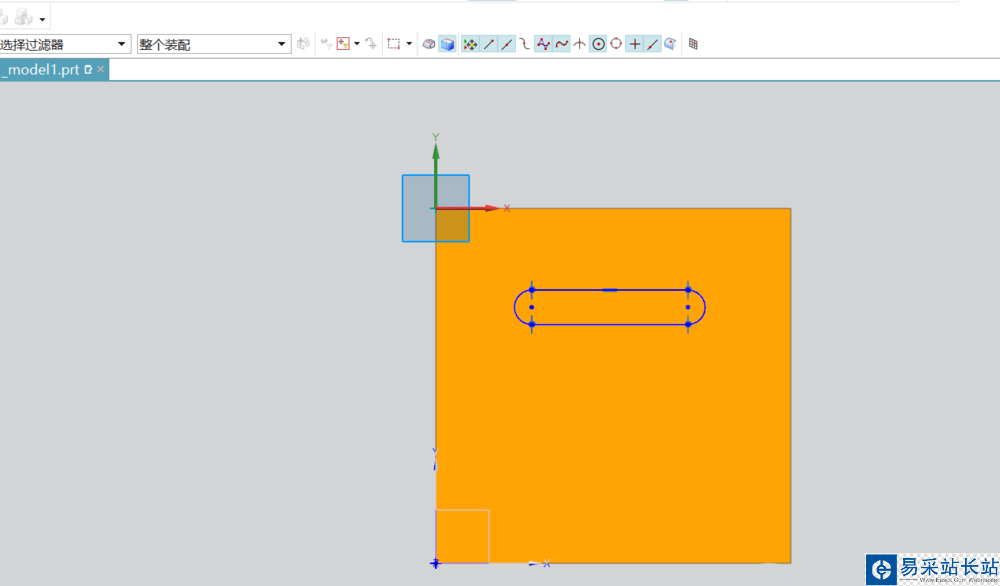

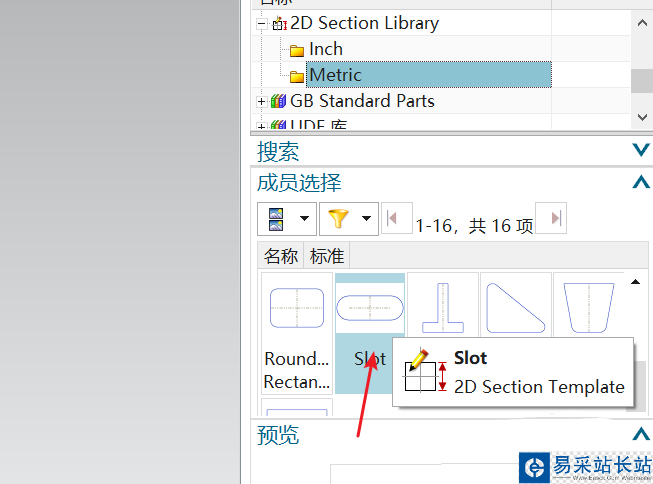

2、要想在方块上开孔会有好几种方法。一般的做法就是按尺寸在平面上用草绘画出腰形孔的轮廓，拉伸后求差得到。也可以调用重用库中的标准件到草绘中修改得到。还有一种方法可以更快得到腰形孔的。

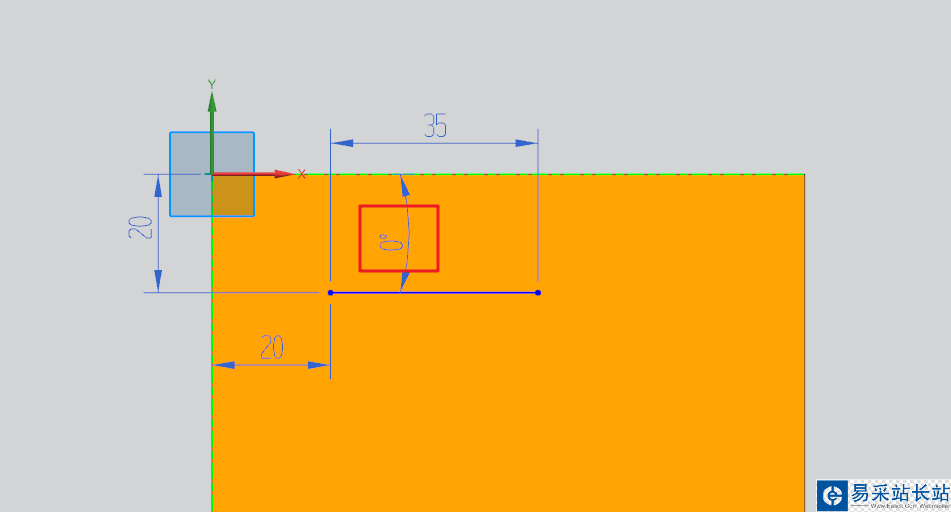

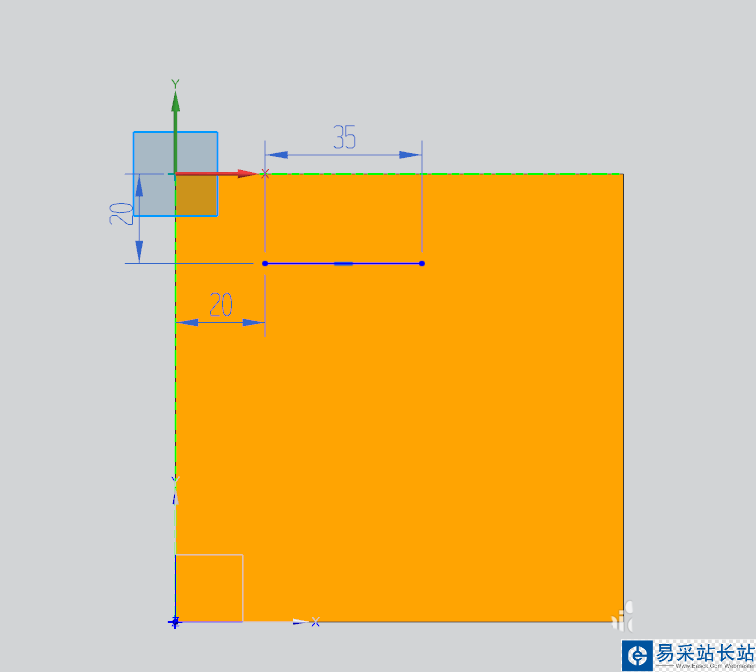

3、同样进入草绘，不过所绘的不是腰形孔，而是用一直线代替腰形孔的总长，定好位就可以了。水平约束取消，用角度来控制直线的方向也就控制了腰形孔的方向。

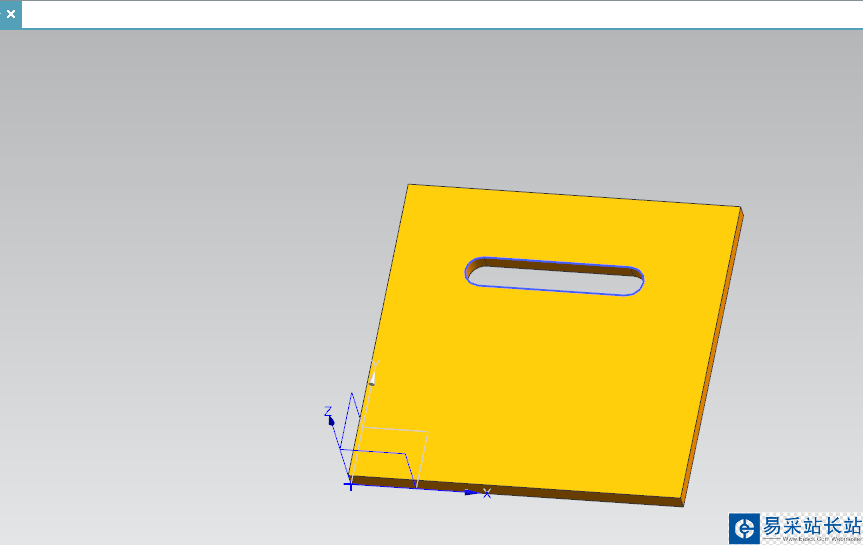

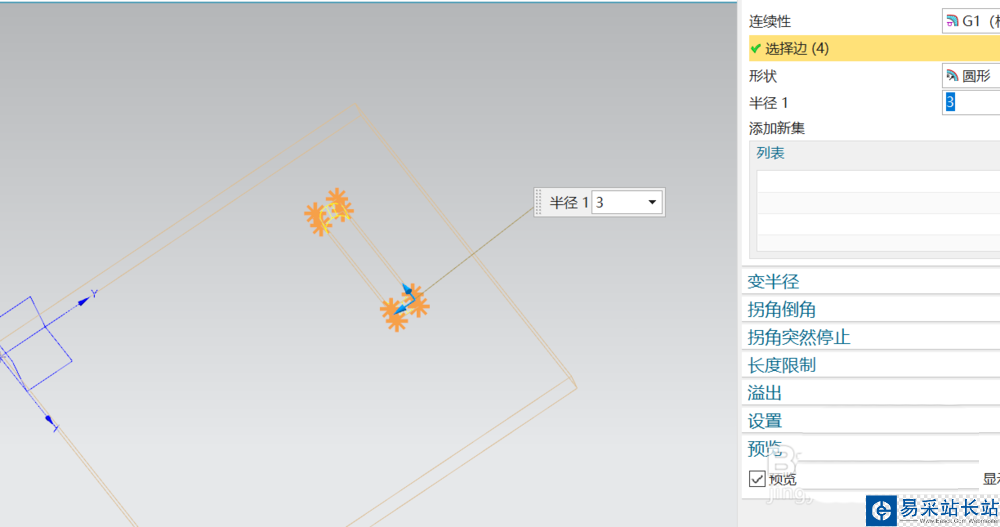

4、回到拉伸命令时，要将拉伸的片体进行对称偏置得到实体，再用腰形孔的半径值去倒两端的圆角，求差后即得到所要的腰形孔。这样算快速吗？当然，这一步才是基础。

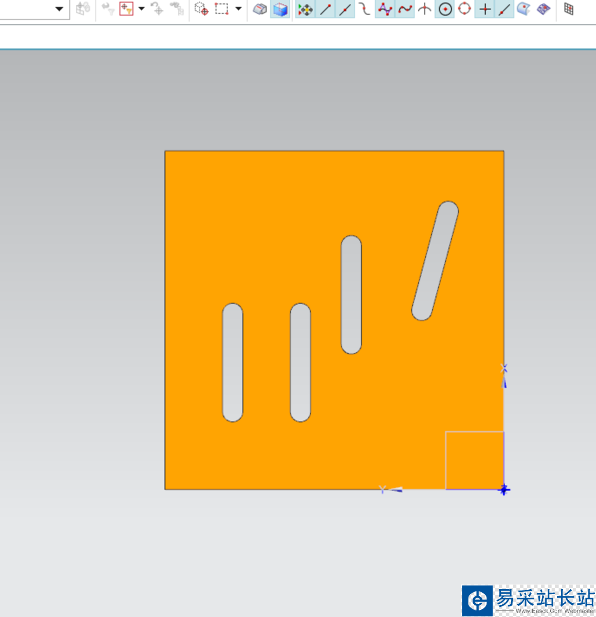

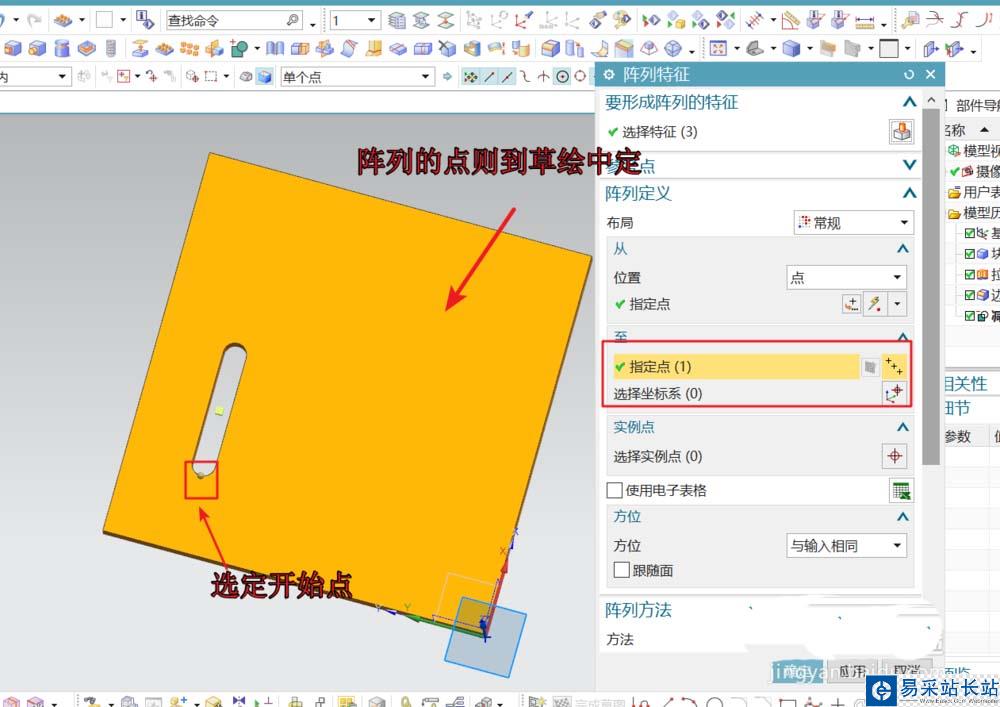

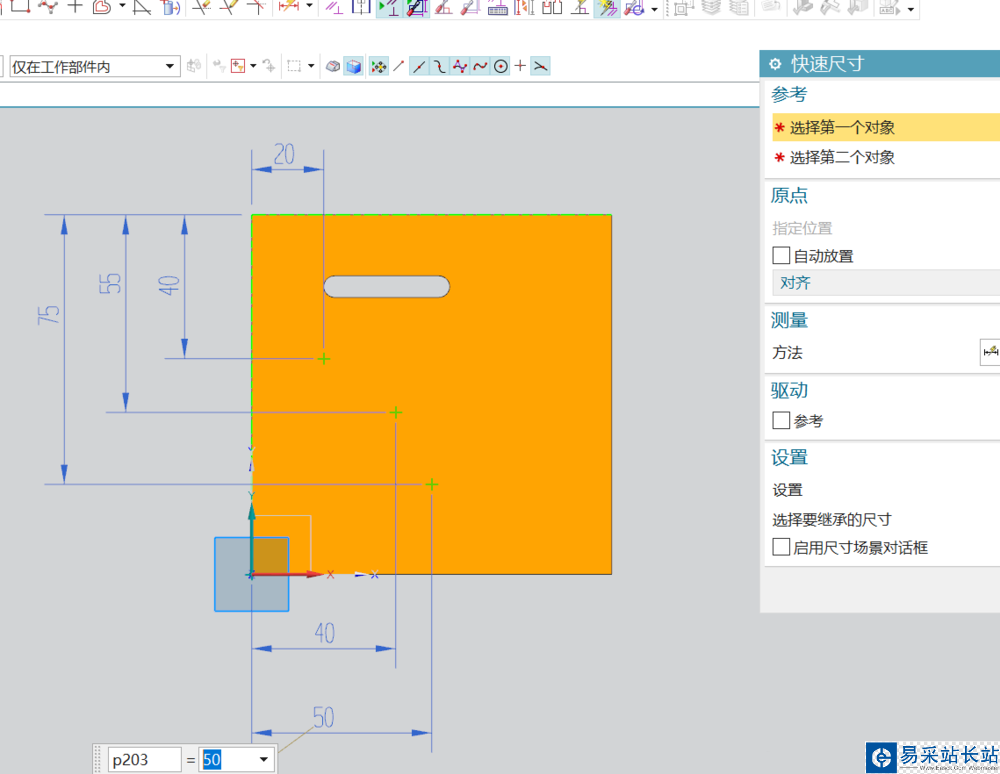

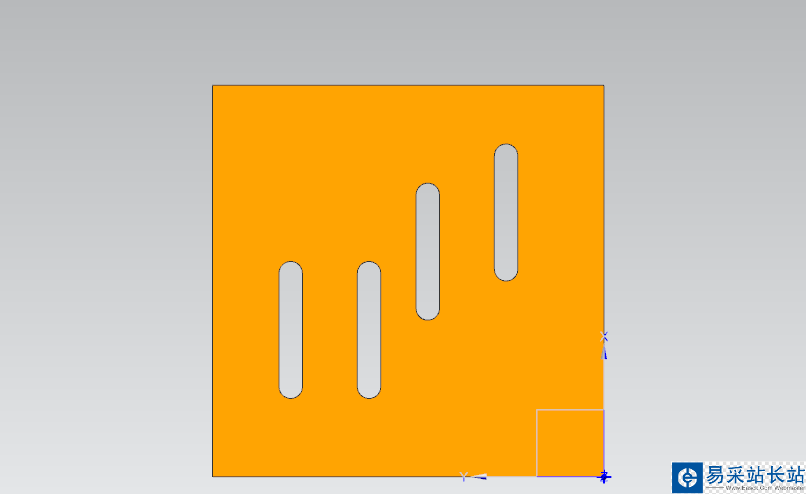

5、当要绘制较多的腰形孔时用这方法就能更快的完成。如果所要开的腰形孔排列是不规则的，可以用常规阵列来达到；选定腰形孔的出发点后，到草绘中将要排列的点定好就行了。

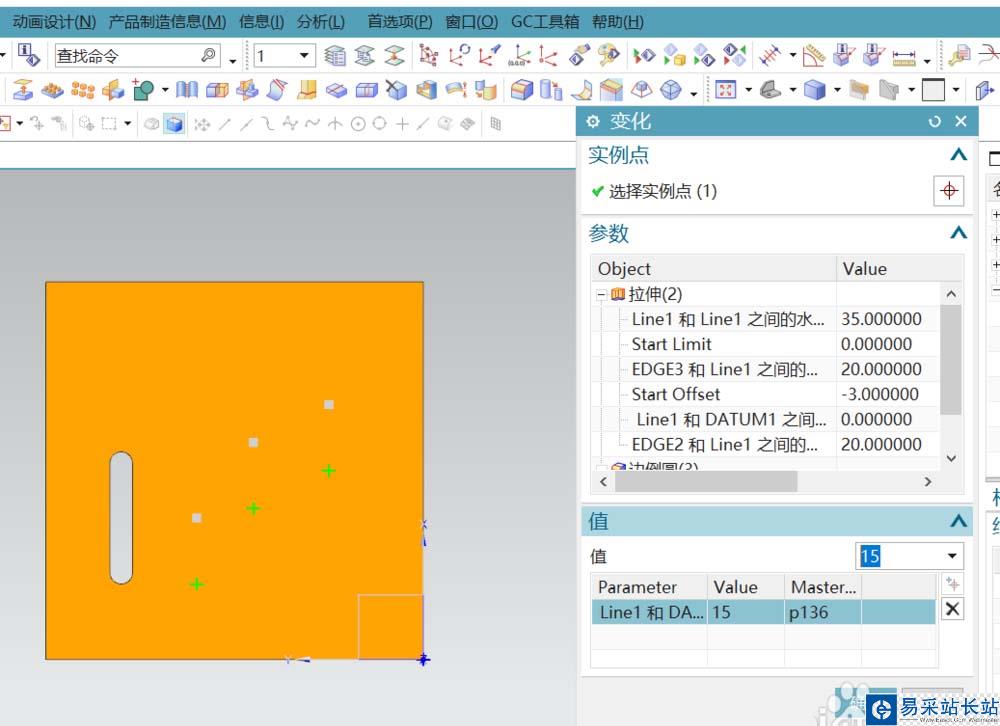

6、如果阵列中的一个腰形孔是有角度的呢？刚才绘第一条腰形孔时就做好了准备（用直线的角度来控制腰形孔的方向）。只要在阵列的实例点中更改角度就可以了。就不是很快了！

以上就是ug腰形孔建模方法，希望大家喜欢，请继续关注错新站长站。
