solidworks2017怎么画台框模型?

sw2017中想要画台框模型，该怎么绘制呢？下面我们就来看看详细的教程。

软件名称：SolidWorks 2017 SP2.0 Premium 中文特别版(附破解文件+破解教程) 64位 软件大小：7.68GB更新时间：2017-07-15

1、打开solid works2017，并建立一个新的零件。

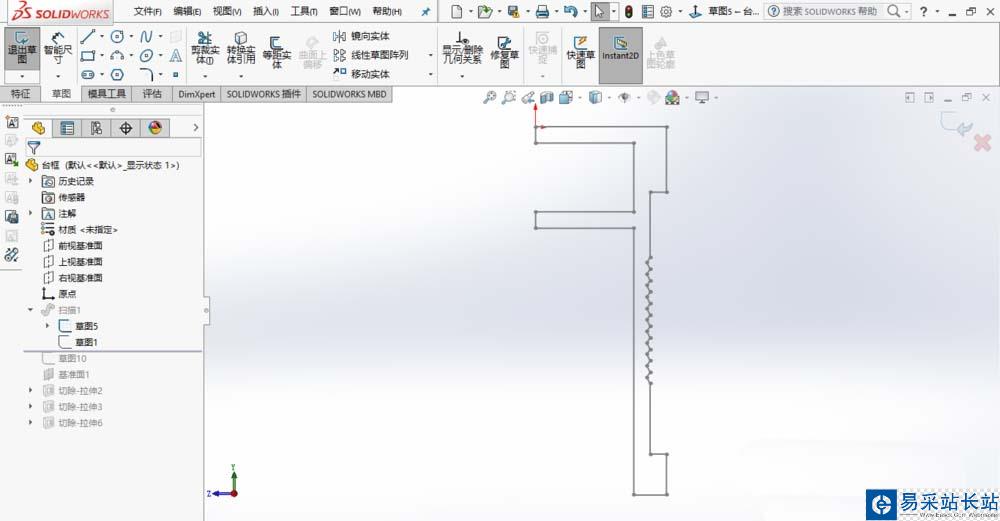

2、选定上视基准面，正视所选基准面，利用直线命令、圆弧命令进行绘草图1，并设定相关尺寸。

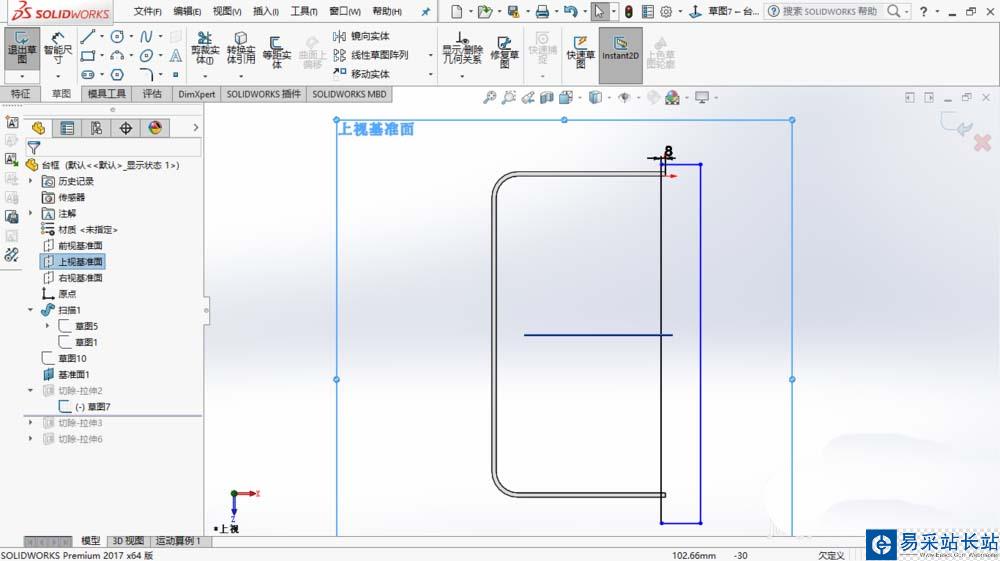

3、选定上视基准面，正视所选基准面，利用直线命令进行绘草图2，并设定相关尺寸。

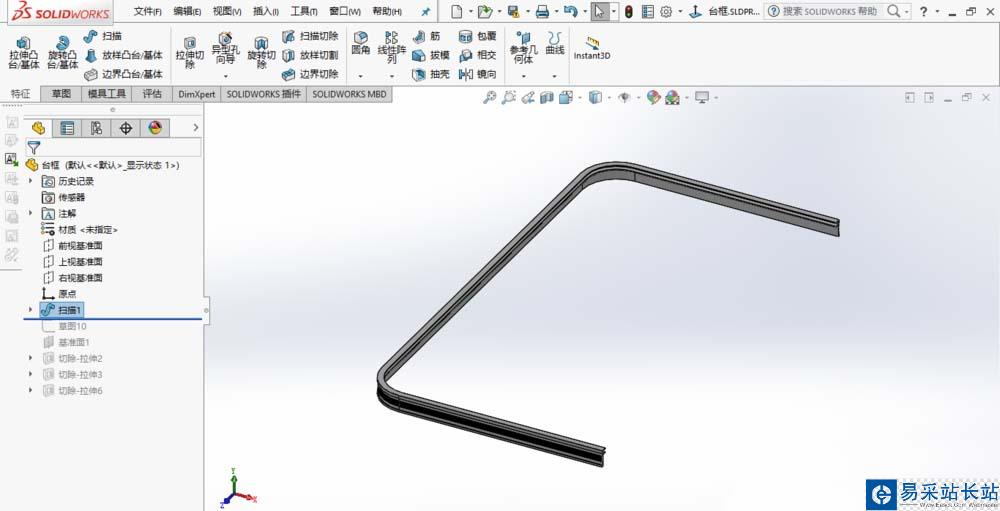

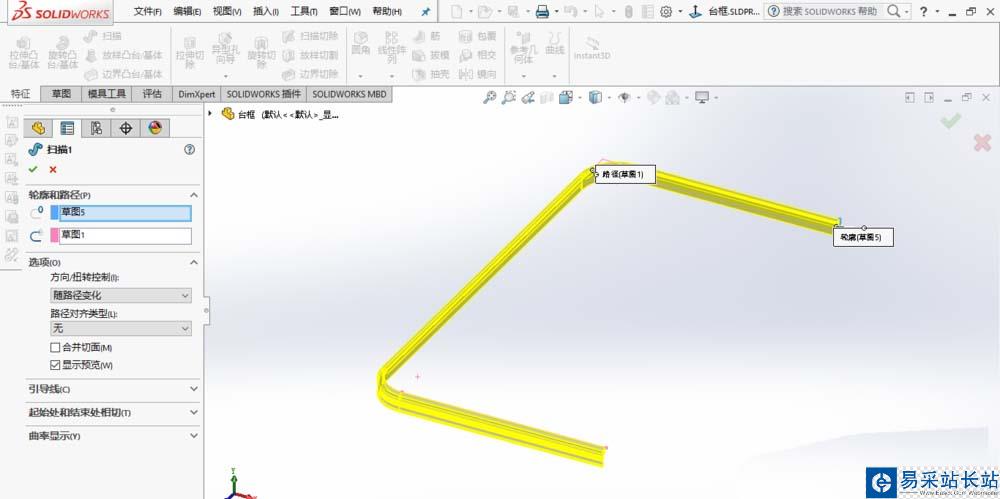

4、采用扫描特征命令，选择好草图轮廓和路径，点击确定。

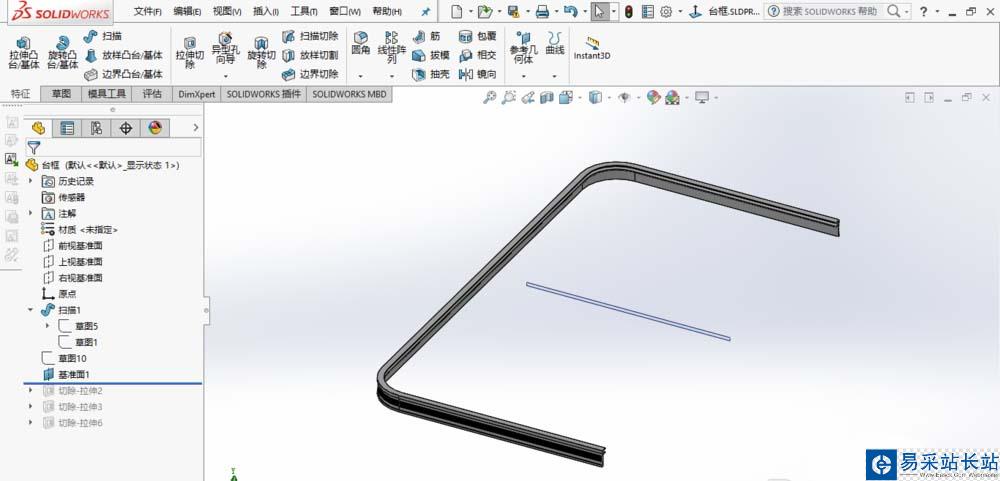

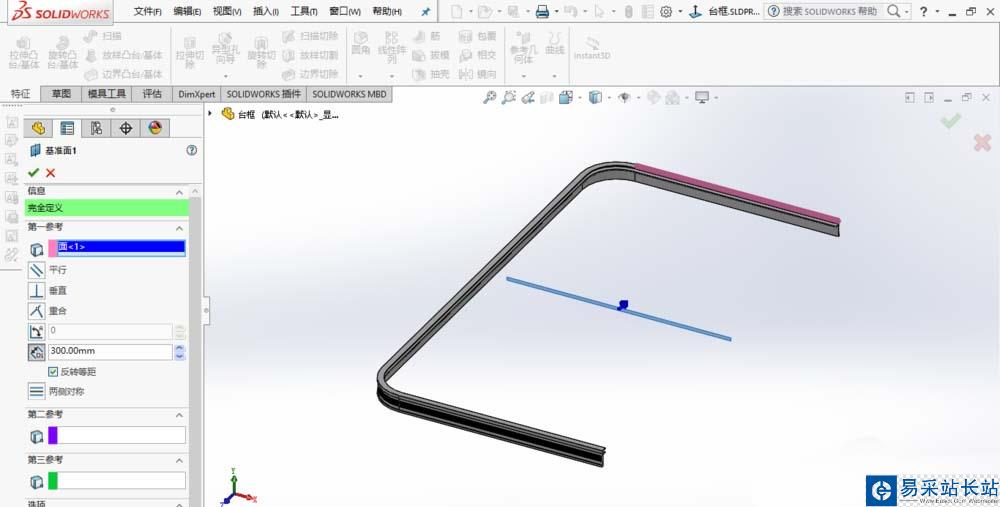

5、以模型左侧面为基准，新建基准面1。

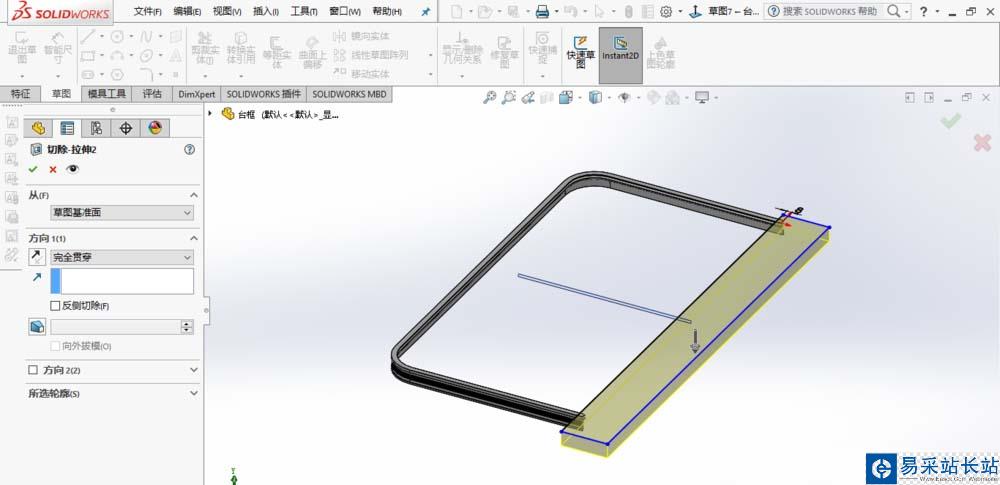

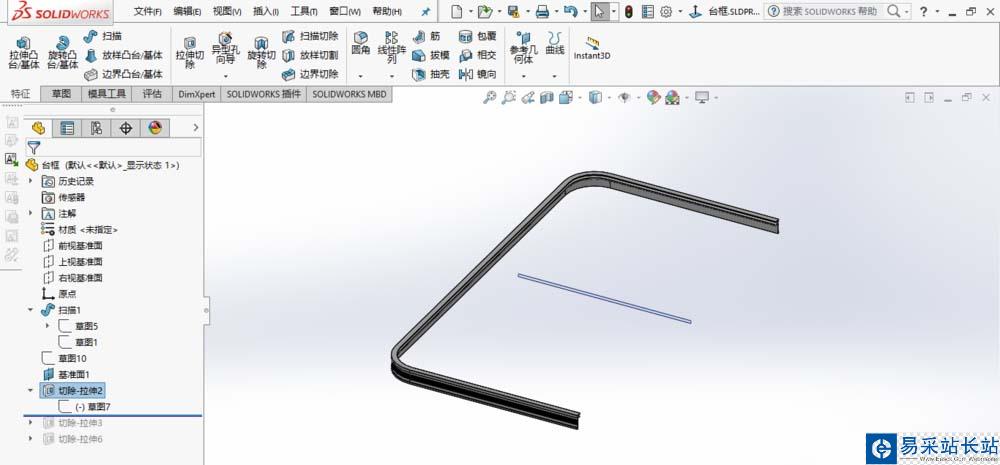

6、选定上视基准面，正视所选基准面，利用直线命令进行绘草图，并设定相关尺寸。采用拉伸切除特征命令，点击确定。
