SolidWorks中想要制作立体五角星模型，该怎么制作呢？下面我们就来看看详细的教程。

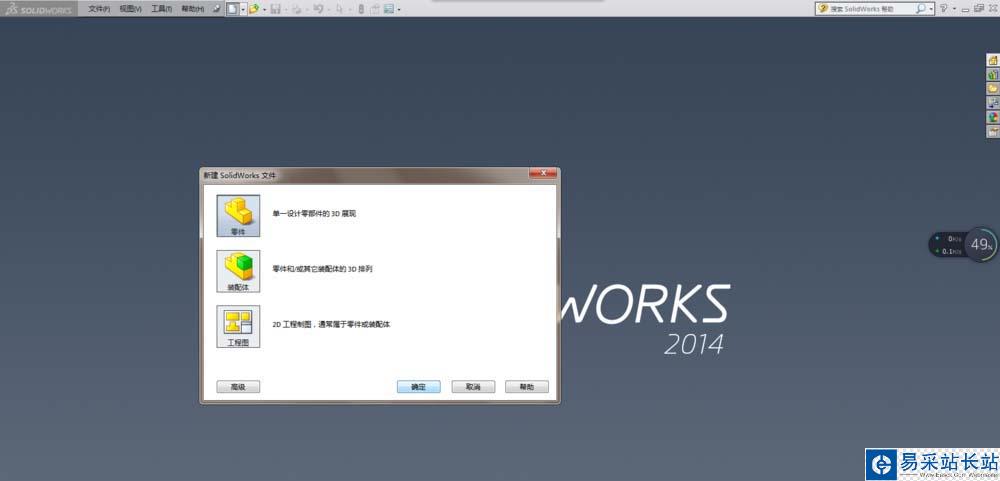

1、打开SolidWorks软件，新建 一个零件文件
2、以上视基准面为草图平面，进入草图，画一个五角星，如下图所示。具体画五角星的步骤粗略的写一下：
1）用多边形（六边形图标）命令画一个五边形。
2）用直线将点都连起来。
3）按下图所示，修剪线段。

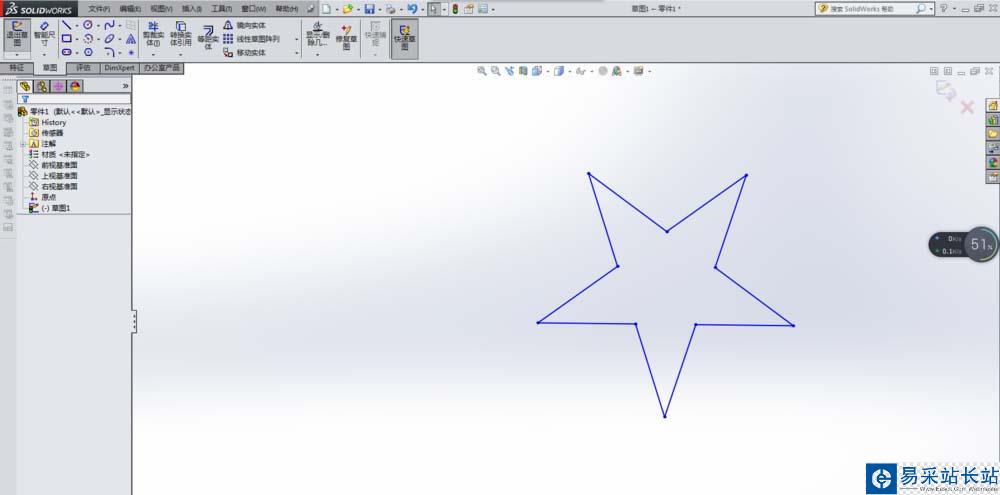

4、）角星出现之后，删除五边形及多余的线段，最后的草图只留下五角星。

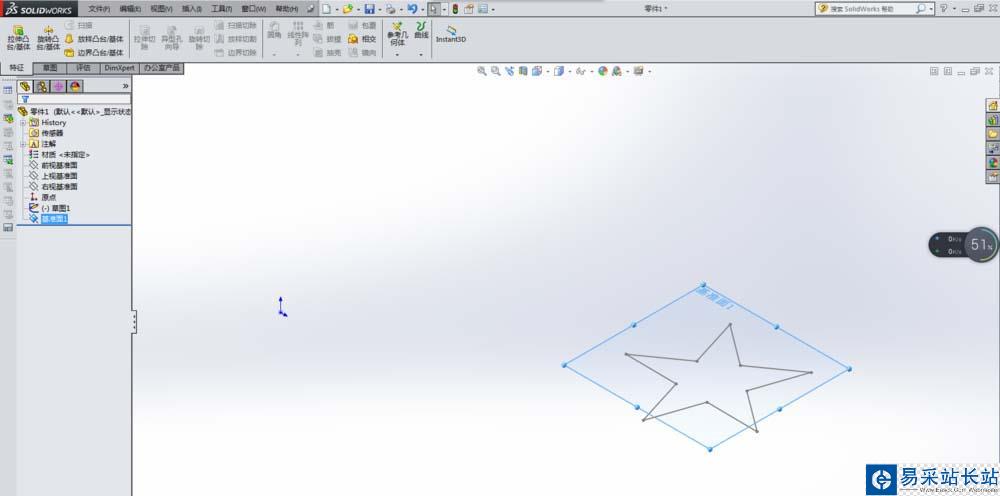

3、退出草图后，以上视基准面为样，创建一个基准面1。

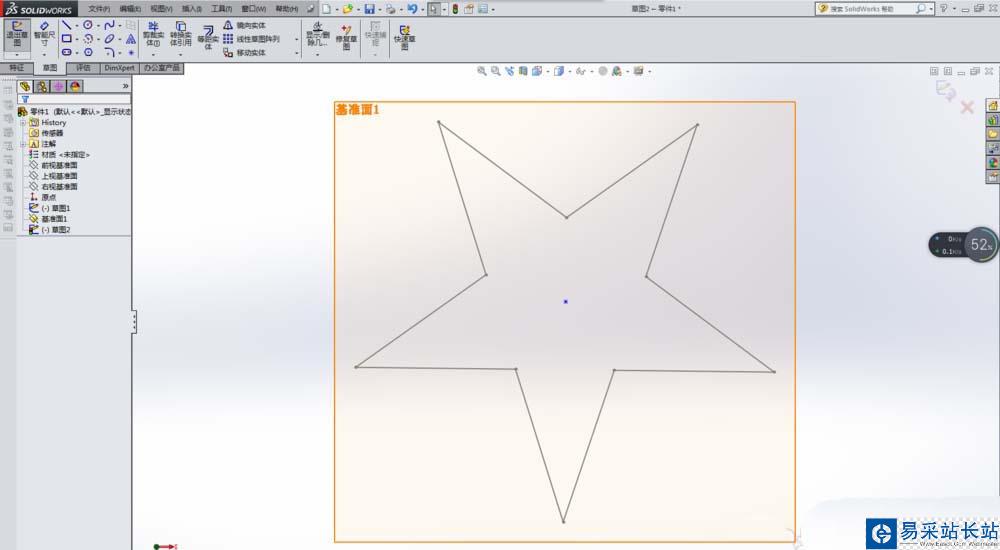

4、以基准面1为草图平面，进入草图，画一个点。这个点是有位置要求的，必须与五角星的中心圆点重合。
方法：可以先利用五角星的五个点画一个圆，然后在圆心处画一个点，再然后就删除圆，就可以退出草图了。

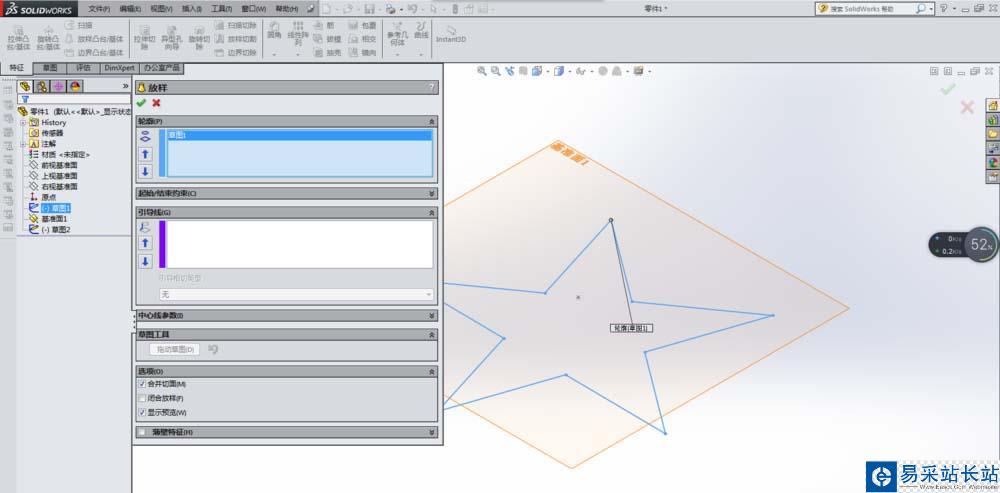

5、回到特征工具栏，找打放样命令，激活它，然后选择草图1（也就是画五角星的草图）。

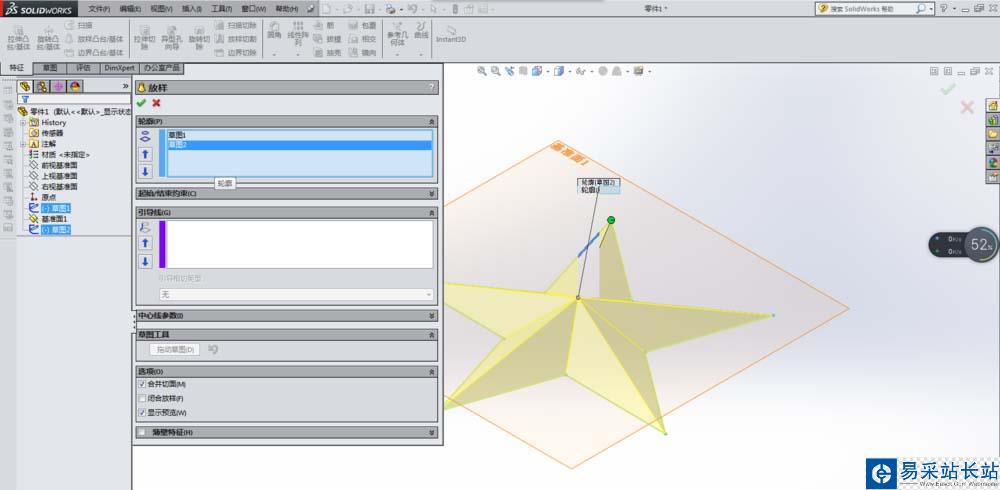

6、选择草图2（也就是那个点）。刚刚选择完草图2，你就可以看到预览的效果图。

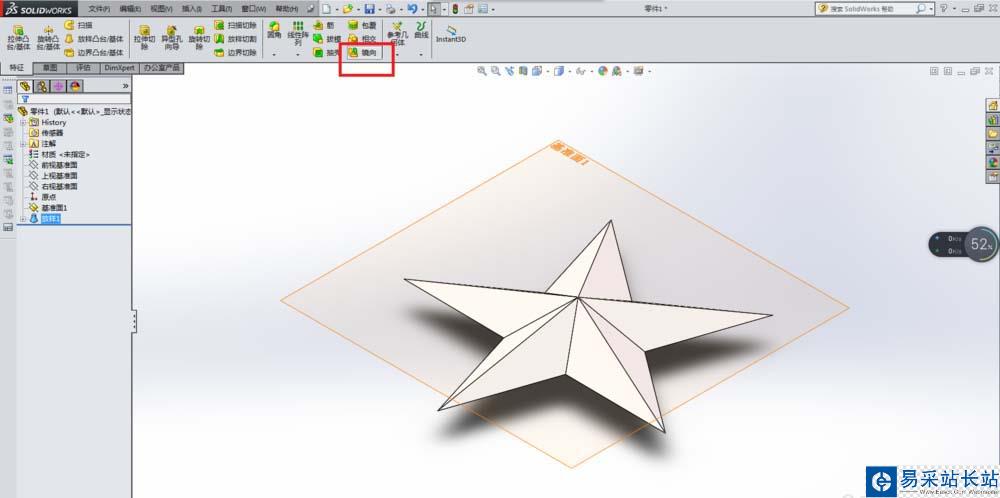

7、完成放样，仅仅是造好了半边的五角星，还需要镜向一下。如下图所示，在工具栏中找到镜像命令图标，激活它。
8、根据对话框的提示进行操作，现在需要的是选择镜向面，如下图所示，选择面1.
9、完了，立体五角星就造好了。是不是很简单。知道了方法，其实真的很简单。
以上就是SolidWorks中创建立体五角星的教程，希望大家喜欢，请继续关注错新站长站。
