creo4.0工程图纸怎么添加引线注解?

creo4.0图纸怎么添加引线注解呢？下面我们就来看看详细的教程。

软件名称：PTC CREO 4.0 M100正式版 64位 简体中文特别版(附破解文件+HelpCenter程序)软件大小：5.45GB更新时间：2019-07-25

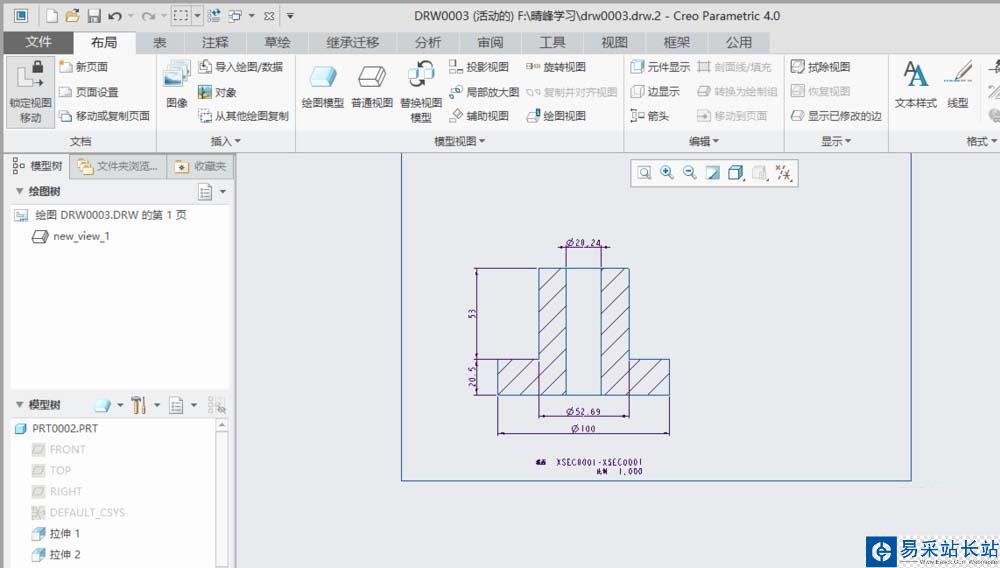

1、打开creo4.0软件，打开一个工程图文件。

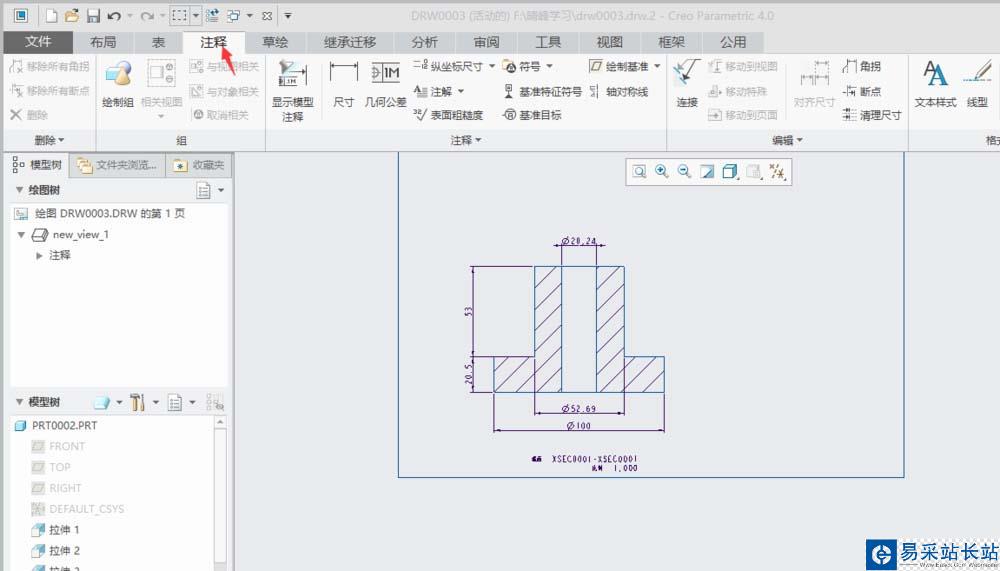

2、切换到“注释”功能选项。

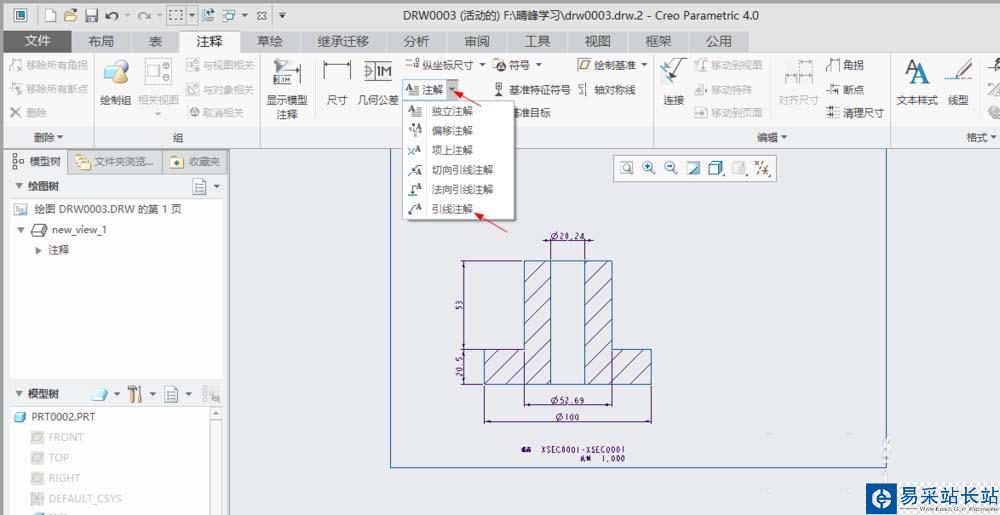

3、单击“注释”区域中的“注解”下啦按钮，选择“引线注解”。

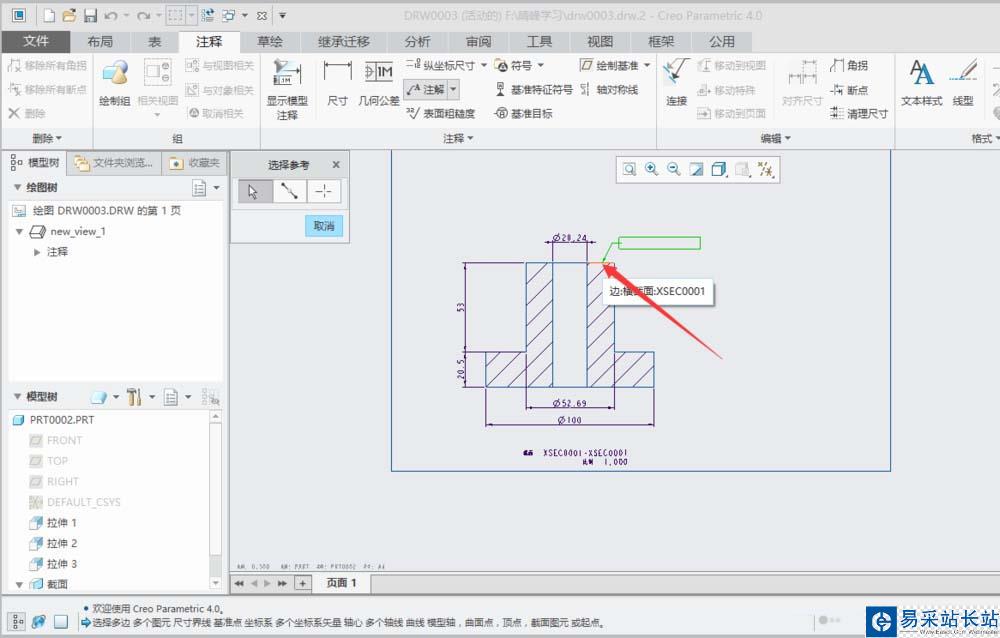

4、系统提示注解放置点选择，单击下图中标记的边，作为放置点。

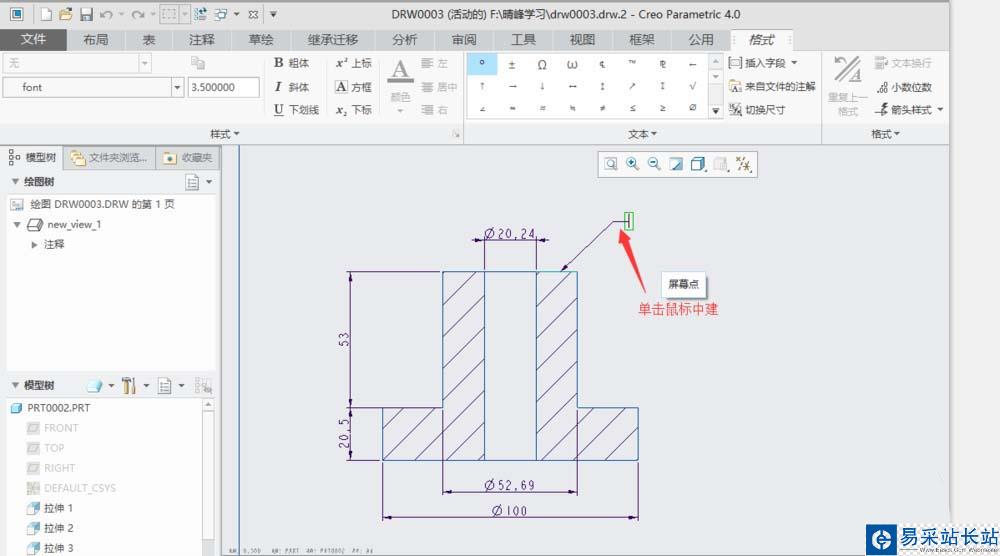

5、将鼠标移动放置编辑注解文字的地方，单击鼠标中建。

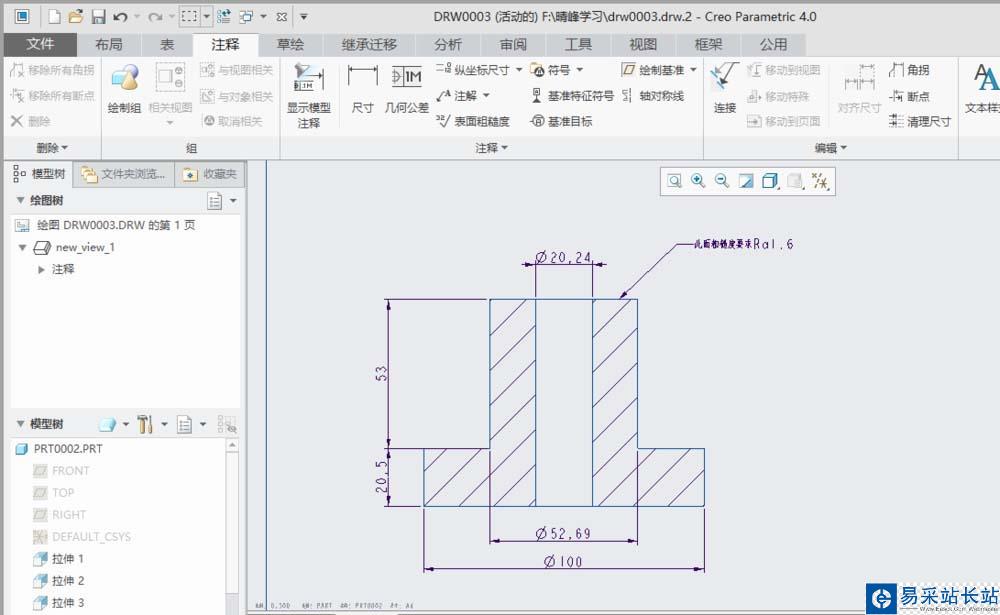

6、输入注解内容（比如：此面粗糙度要求Ra1.6）。然后再空白处两次单击鼠标左键。

以上就是creo4.0工程图纸添加引线注解的教程，希望大家喜欢，请继续关注错新站长站。
