CATIA两版零件的差异化怎么比较?

CATIA中我们经常需要比较两版数据的差异性，该怎么快速进行差异性比较呢？下面我们就来看看详细的教程。

软件名称：CATIA V5-6R2013 64位 简体中文特别版(附安装破解教程)软件大小：1.71GB更新时间：2017-06-22

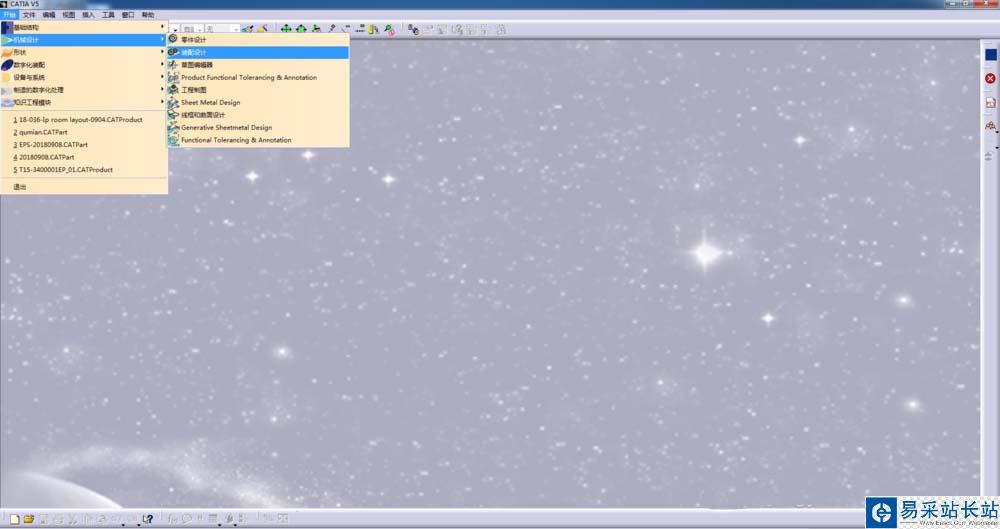

1、首先打开CATA，选择开始>机械设计>装配设计；

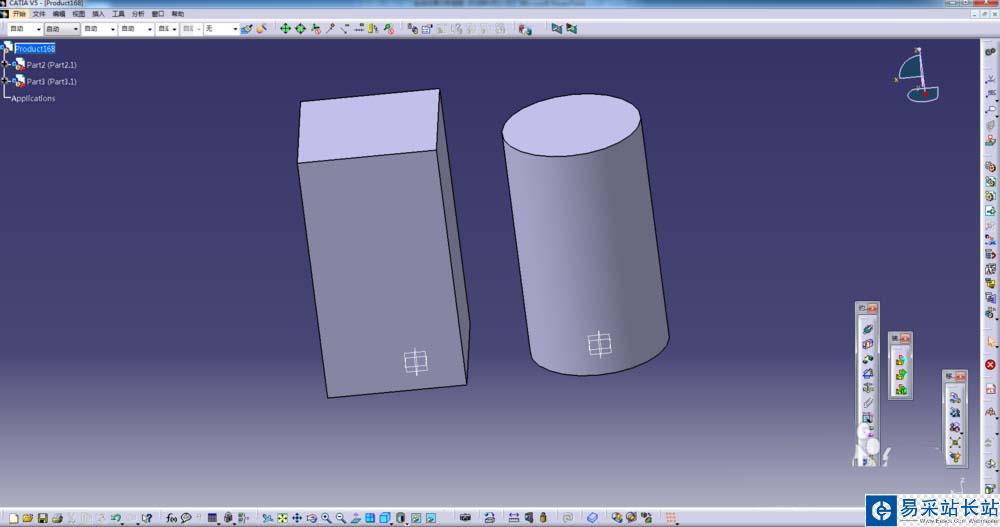

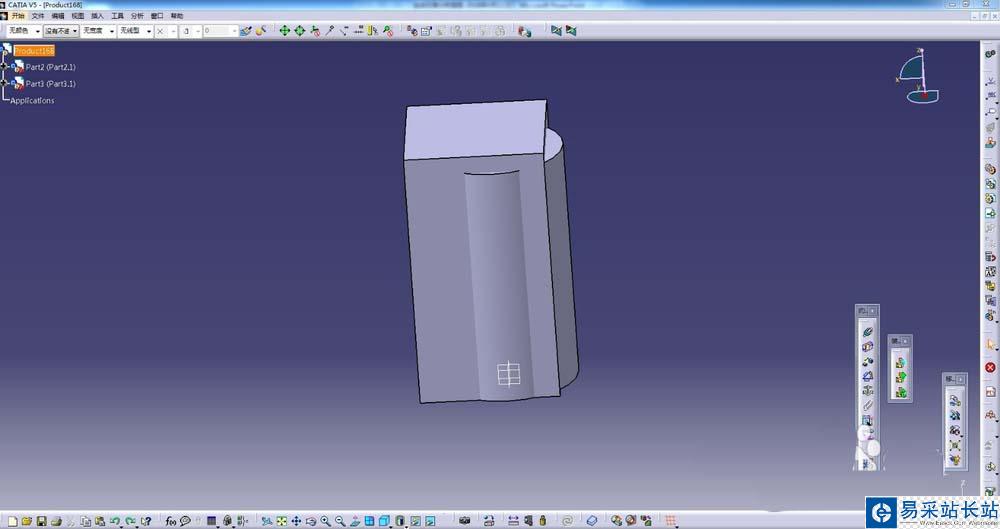

2、选择文件>打开，调入产品，产品中以两个零件举例代表同一零件的两个版本；

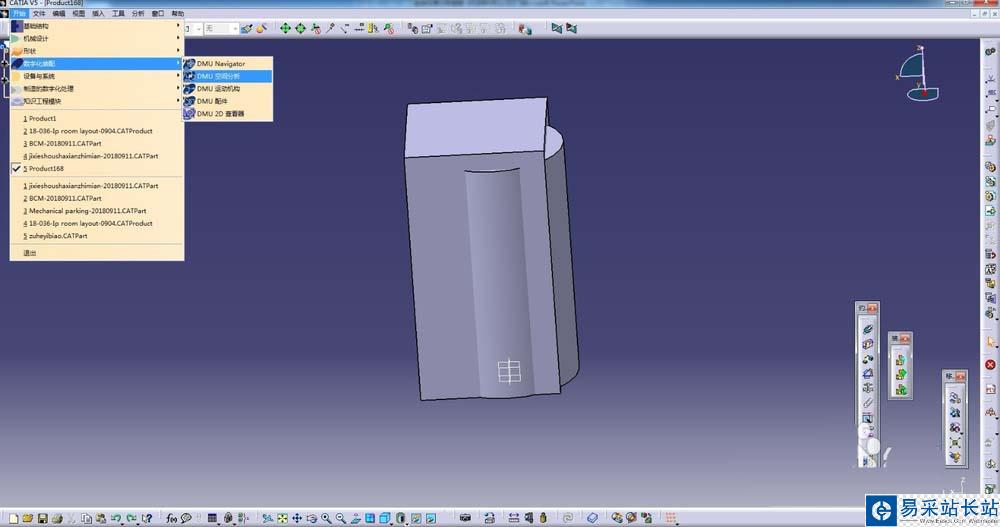

3、选择开始>数字化装配>DMU空间分析，进入数字化装配模块；

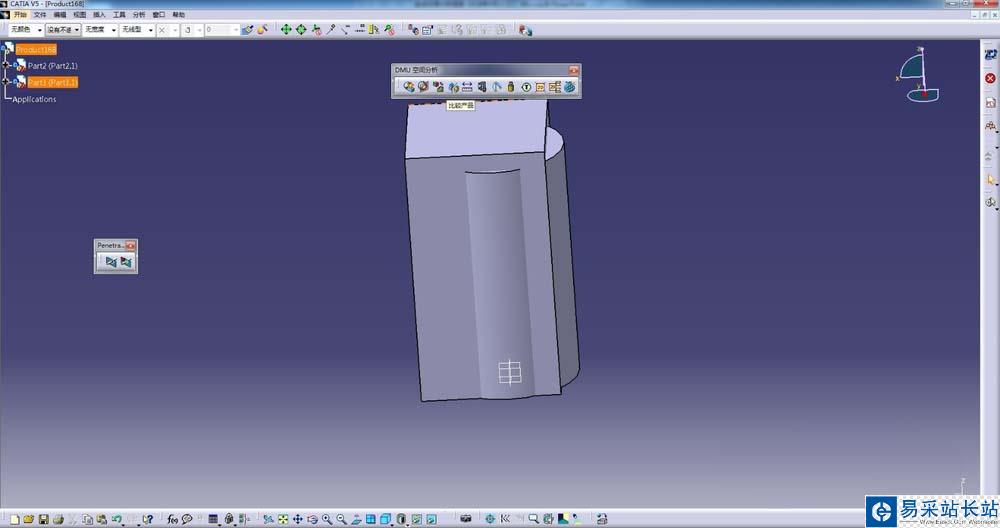

4、找到DMU空间分析命令栏，点击“比较产品”命令；

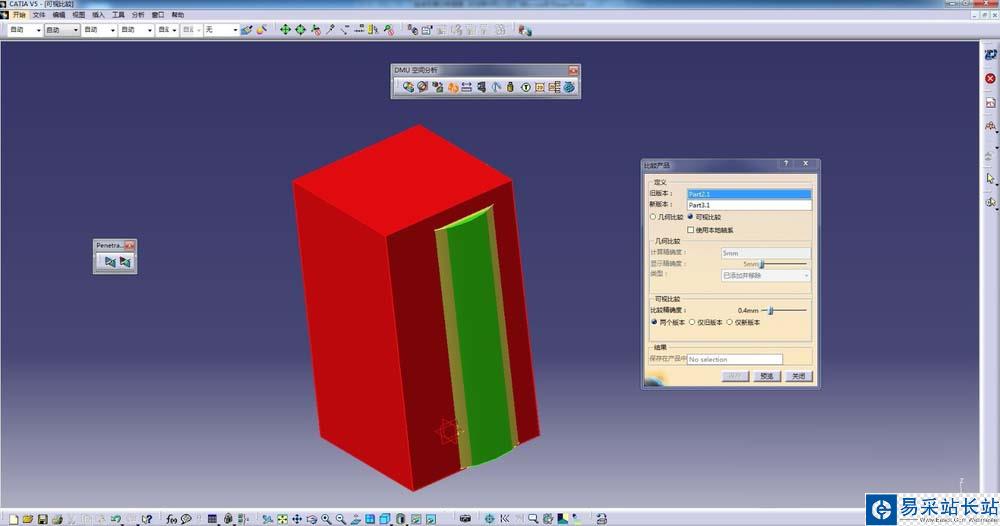

5、弹出比较产品对话框，分别选择零件的两个版本，点击预览，如图可以看到，两个版本的差异通过不同颜色表示出来；

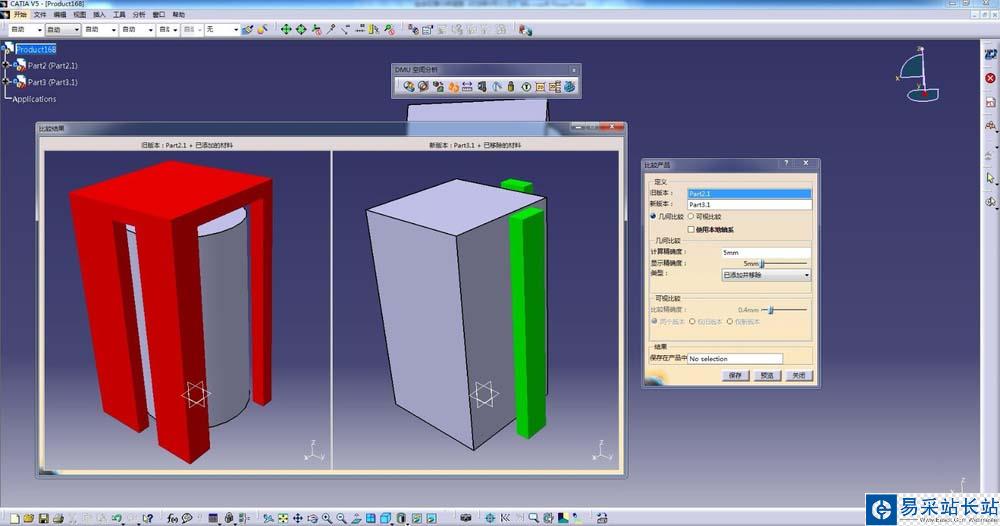

6、选择“几何比较”，点击预览，弹出比较结果对话框，对话框采用分栏的形式，表示了新版本移除的材料和旧版本增加的材料，结果更加直接明了。

以上就是CATIA快速进行两版零件的差异化比较的方法，希望大家喜欢，请继续关注错新站长站。
