c4d可以创建三维模型，其中建模轴向这个命令一直伴随着移动、旋转、缩放中。今天我们就来看看这个命令创建管道的教程。

软件名称：Cinema 4D R18(C4D R18) 精简绿色汉化增强版(附注册机+序列号) 软件大小：118MB更新时间：2018-04-25

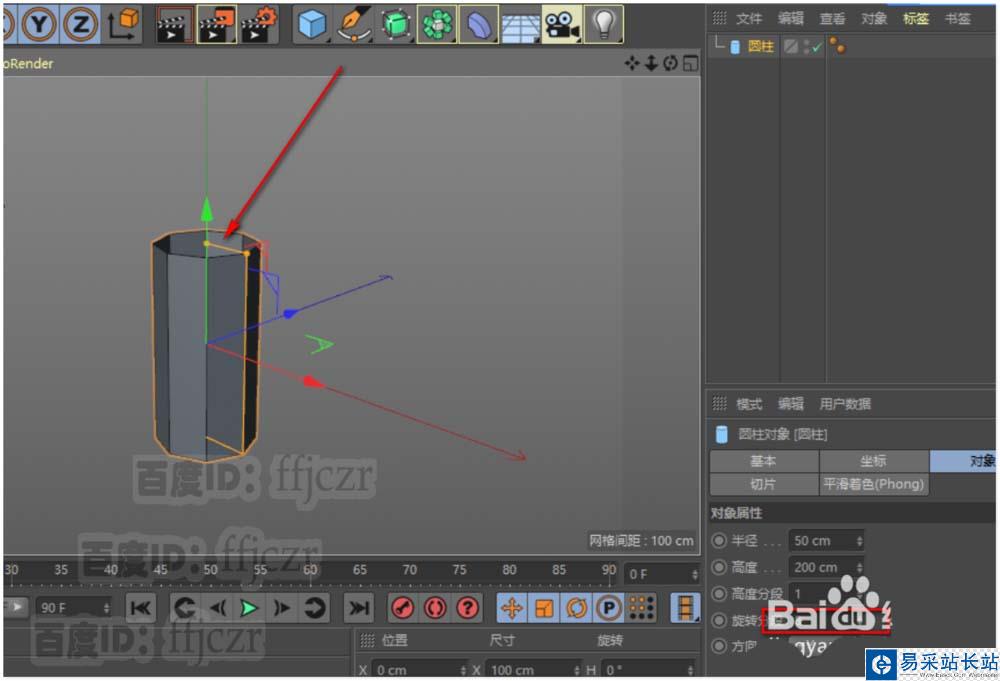

1、这里就用创建管道的造型来认识这个小工具吧。首先，选用一个圆柱，将其封顶取消掉；旋转分段为8。其它参数不变。得到一条空心管。将其转为可编辑多边形。

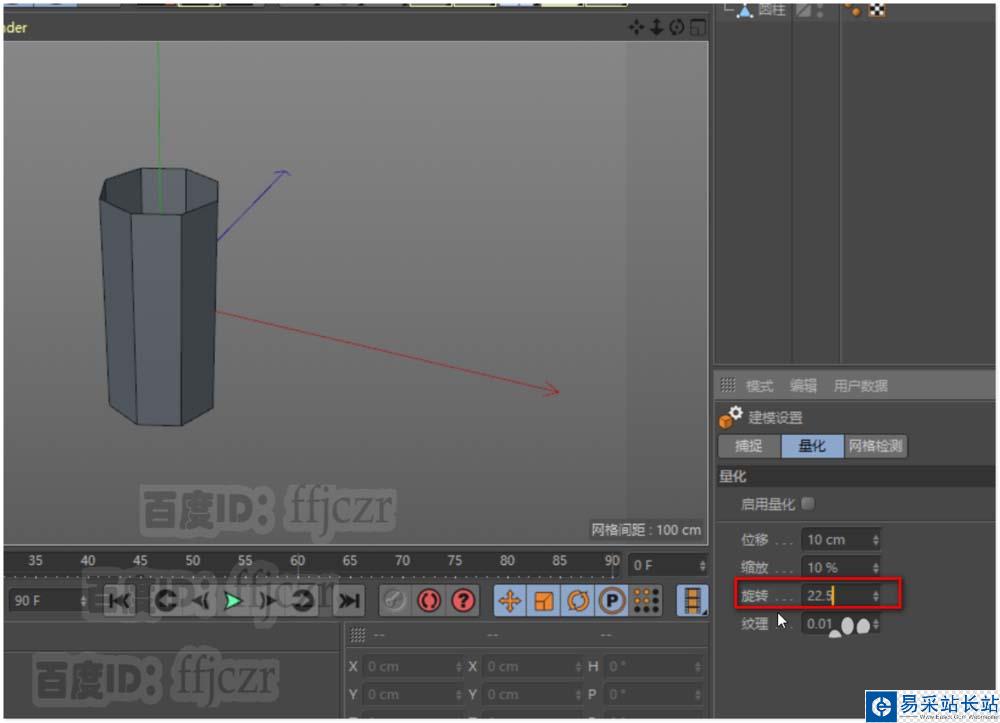

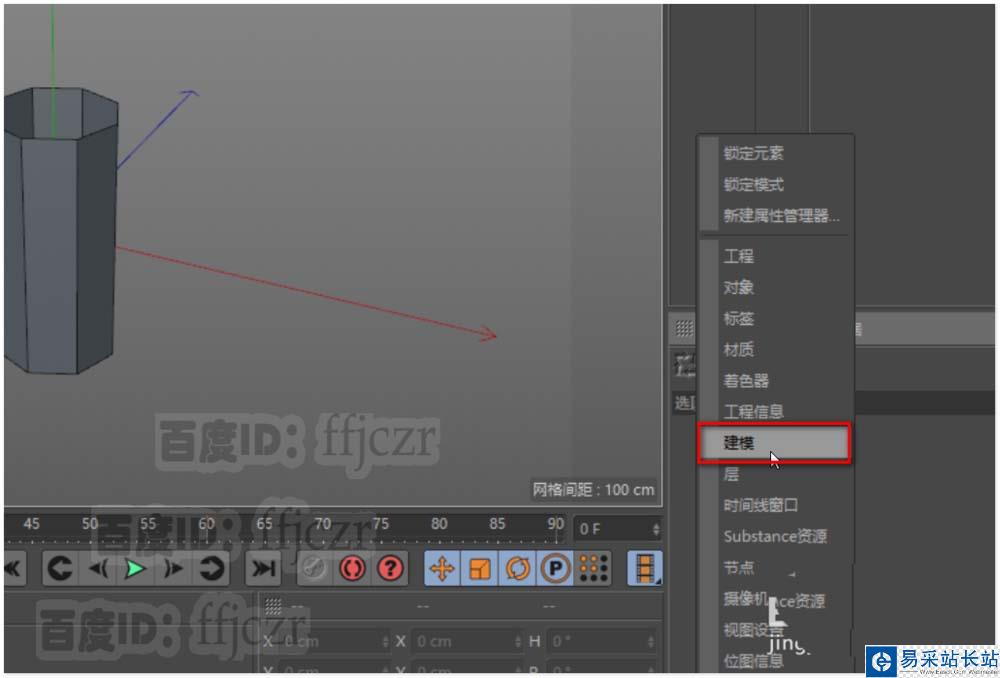

2、要将上面得到的空心管从上端创建出一段90度的弯管。用什么办法最快呢？这里的方法就是直接用旋转工具得到90度的变管。在开始旋转前，先做一个小设置。点模式，在弹出的列表中选建模；在建模设置中修改量化中的旋转数值为：22.5（90度的弯管用4道结构线组成，所以每复制一条线为22.5）。

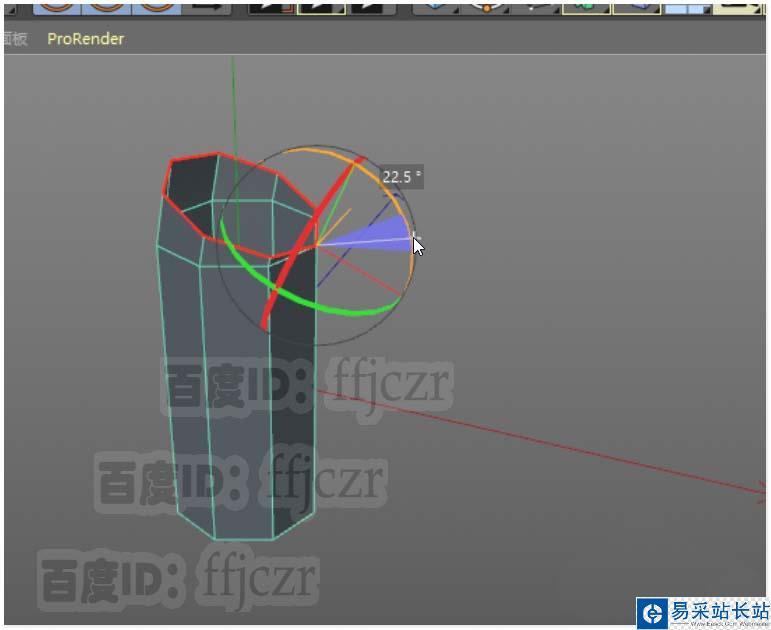

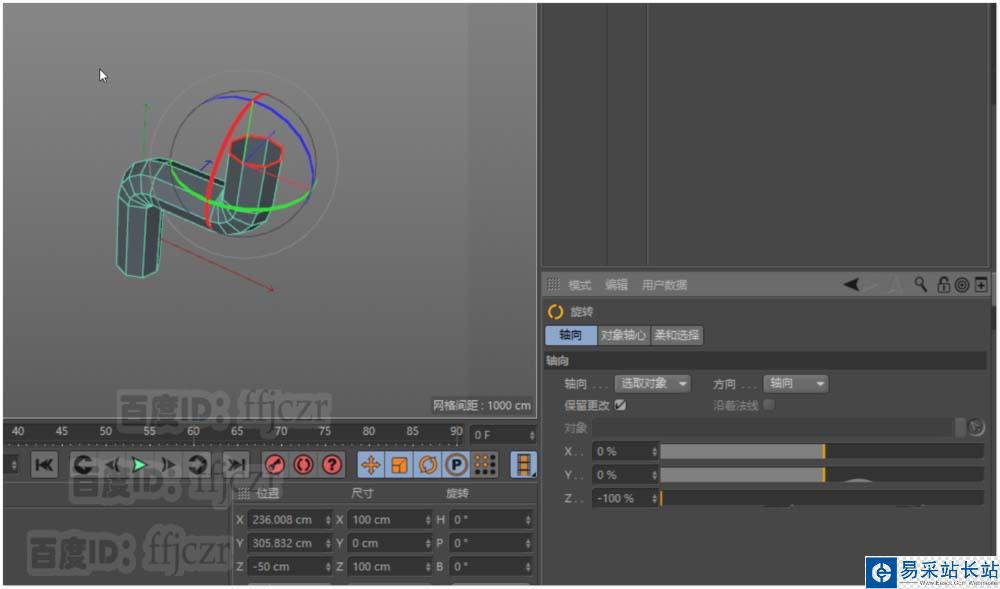

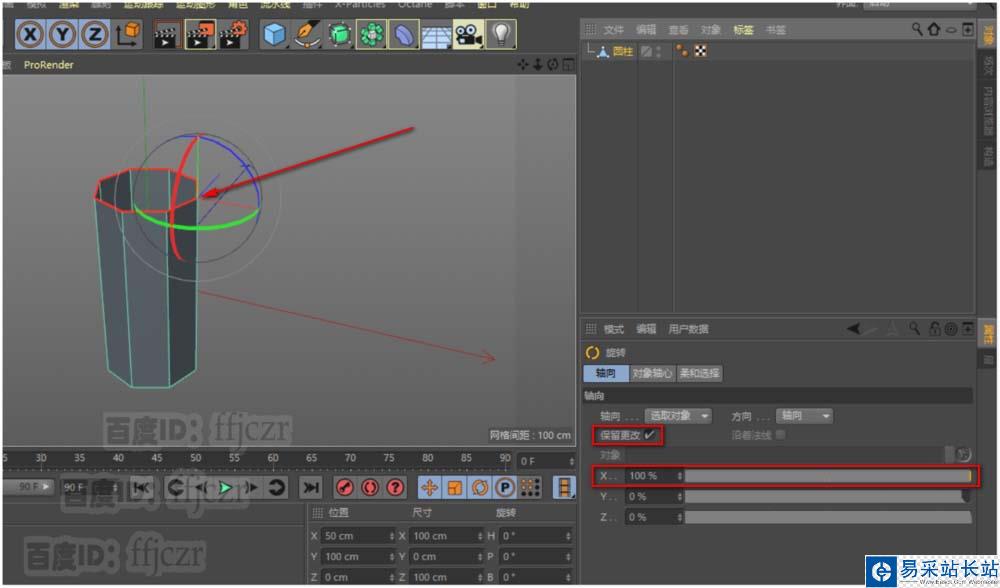

3、选中管道最上端的一圈线，激活旋转命令，点开命令属性中的轴向选项；将X轴的轴向调整到100%（此时坐标被移动到模型X轴的最外轮廓处）；勾选保留更改。这样模型的坐标从管道的中心移动到了管道的一侧。

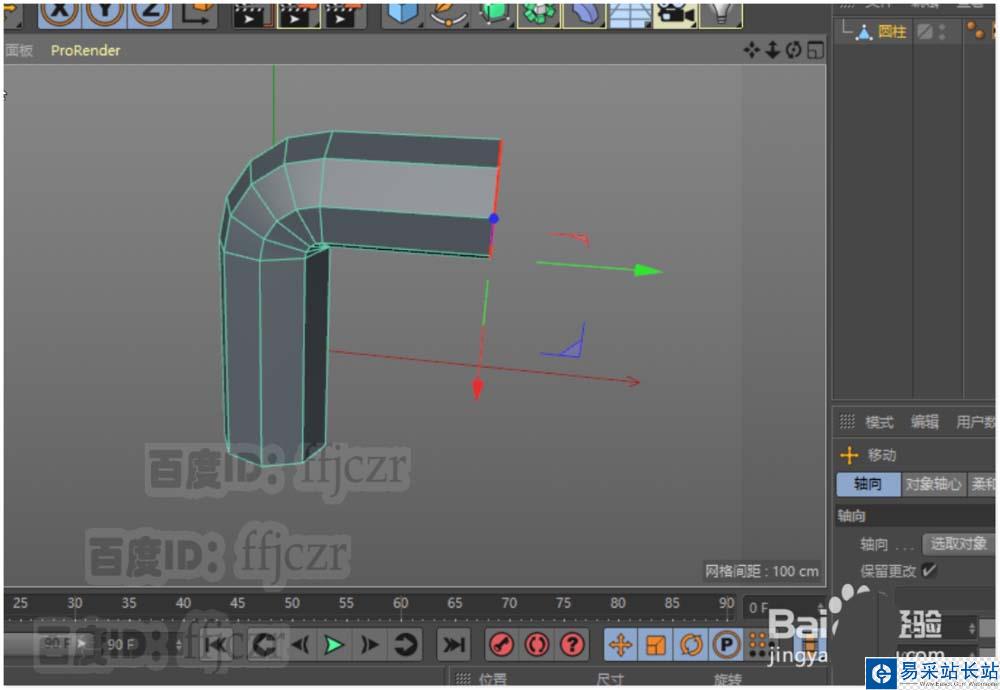

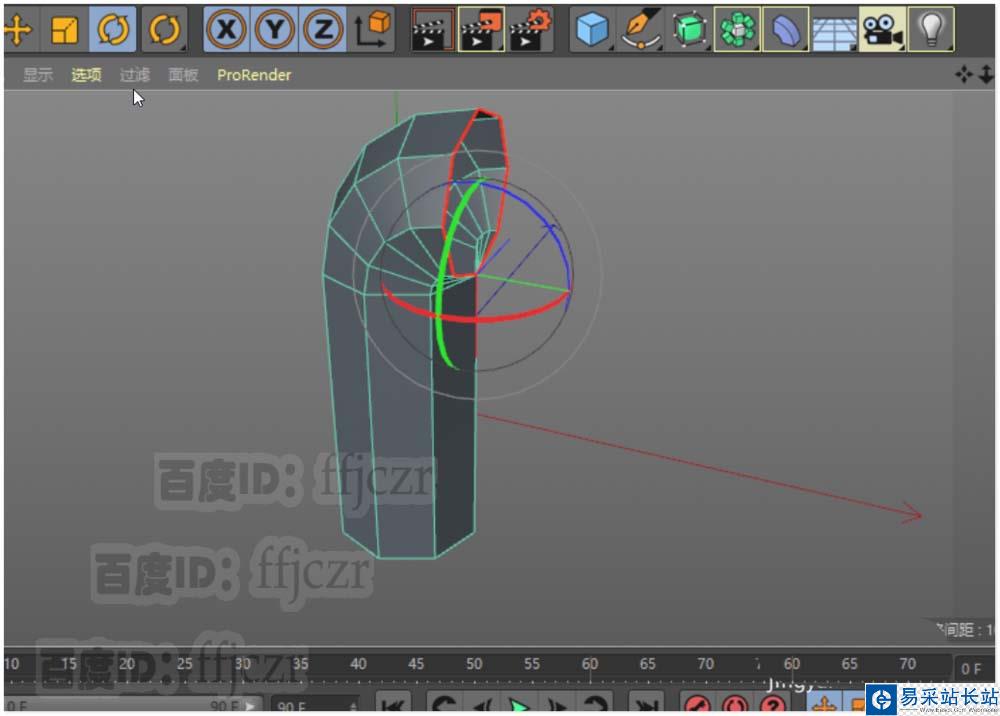

4、按住Ctrl+Shift进行旋转复制4次，即可得到一个90度的弯管。是不是很方便？

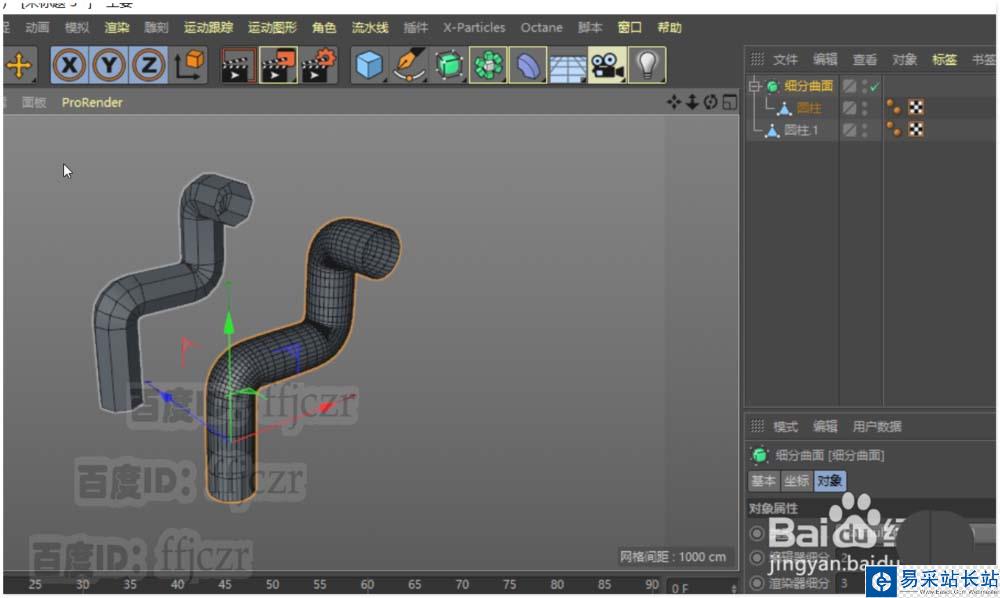

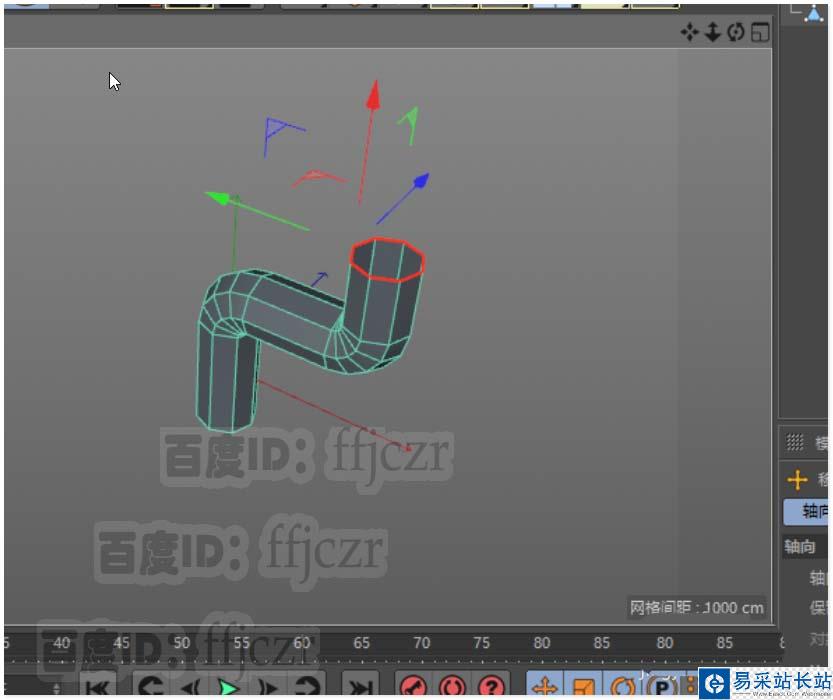

5、建模轴向其实就是对选中的多边形对象进行临时的坐标变换。和坐标的移动对齐原理是一样的。但这个更快捷。想要在哪个位置上旋转就先将坐标移到相应的的点上。以上只是说了旋转时应用了建模轴向，其实移动，缩放也是一样的。
