solidworks怎么绘制滚花零件?

 solidworks中没有直接生成滚花的命令，所以只能通过间接的方法生成滚花，接下来小编通过用拉伸切除命令和圆周阵列命令来生成滚花。

软件名称：SolidWorks 2010 SP2.1 中文破解免费版软件大小：4.64GB更新时间：2013-07-29

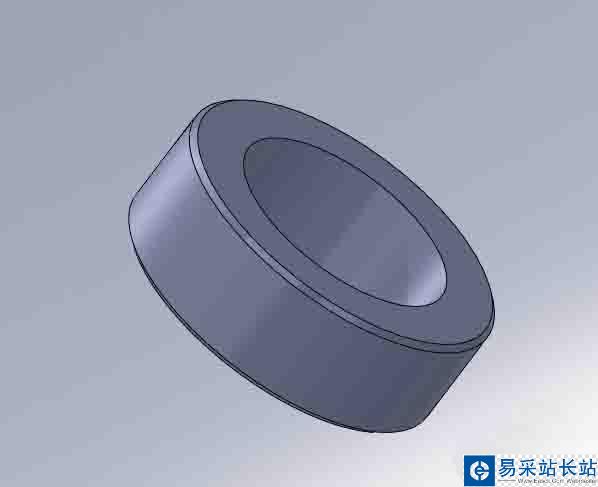

1、打开solidworks软件，打开需要做滚花的零件。小编做了一个圆环跟大家演示滚花的制作方法。

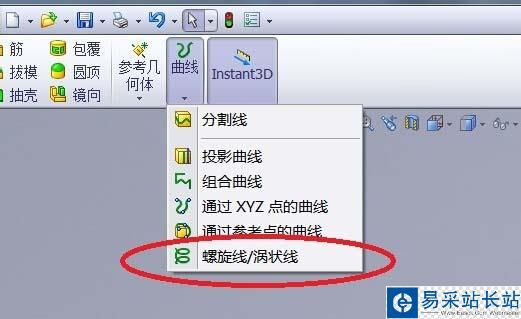

2、贴着需要生成滚花的面，做一条螺旋线。首先找到 螺旋线命令

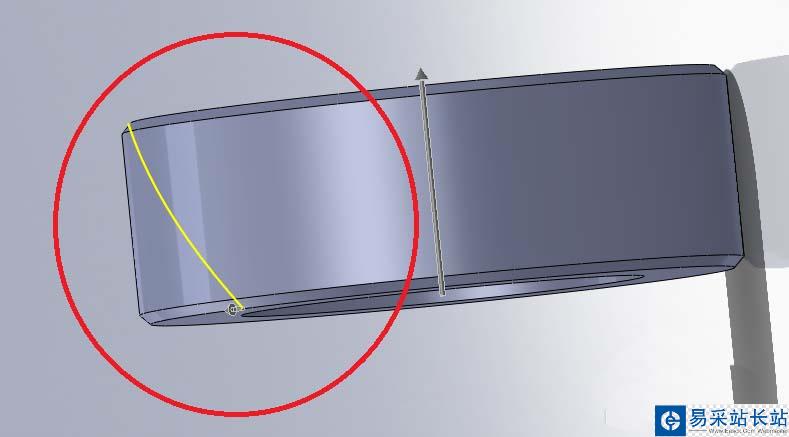

3、如图做一条紧贴侧面的螺旋线，这条螺旋线是作为拉伸切除的引导线

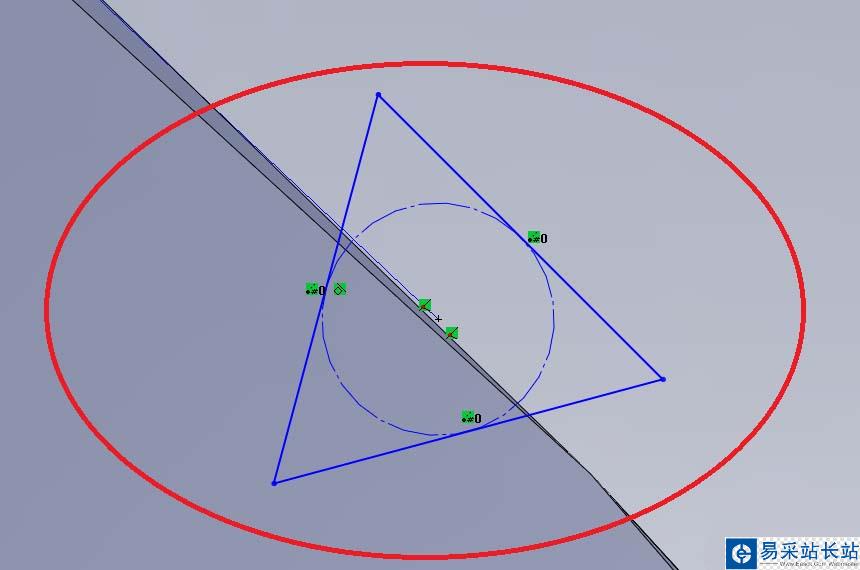

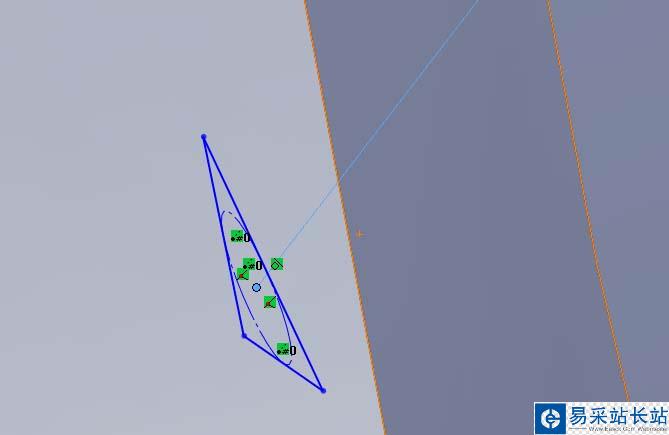

4、再做一个拉伸切除的轮廓草图，如图所示

5、螺旋线的一端在三角形所在的平面内

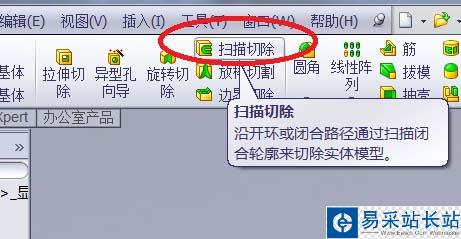

6、扫描切除

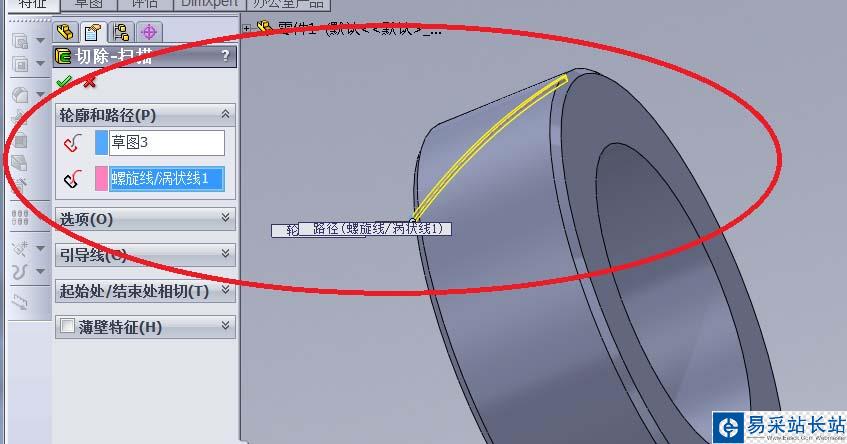

7、填好信息后的预览

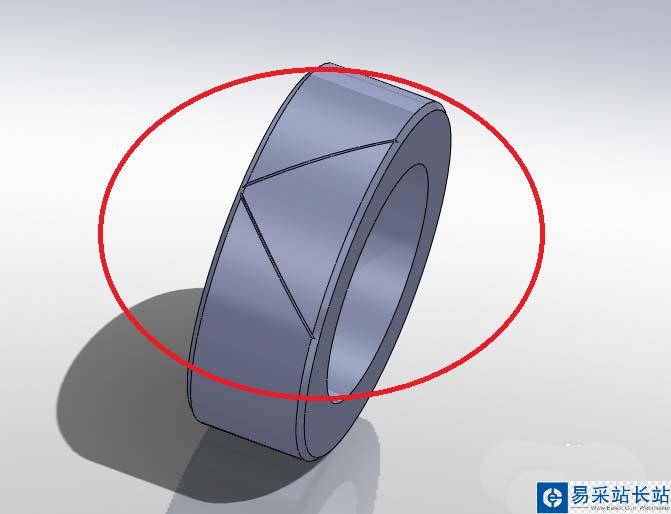

8、同样的方法再做一条相反的。完成后的效果

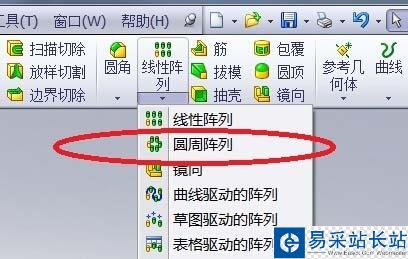

9、圆周阵列

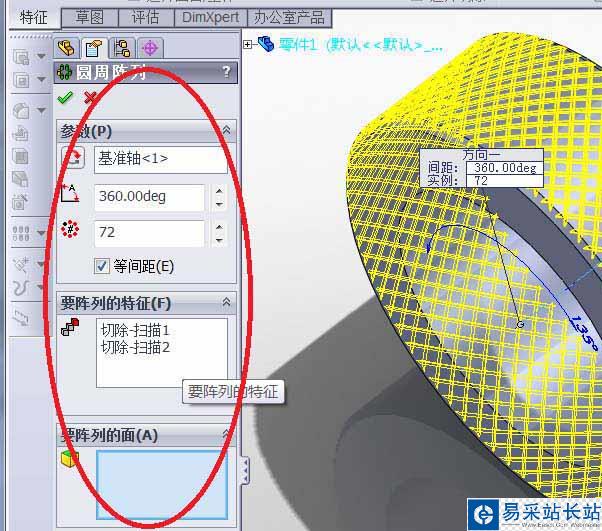

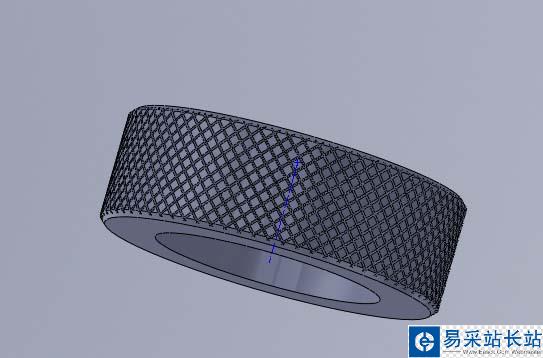

10、填好数据后的预览，小编阵列了72个

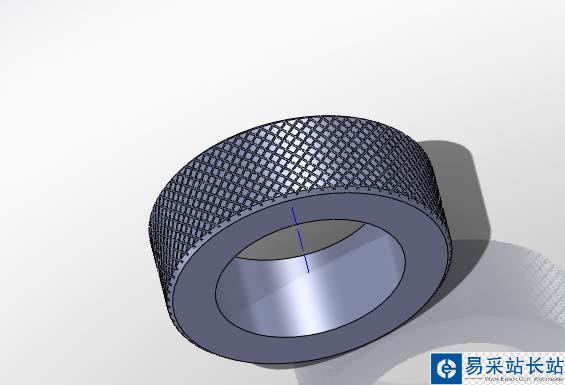

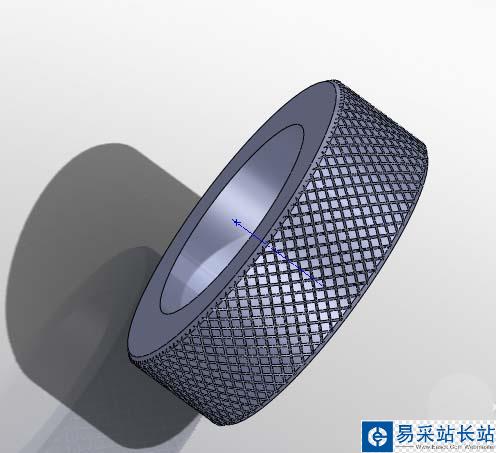

11、完成后的效果
