CAXA图纸中怎么标注形位公差?

形位公差在图纸上有时候是有要求的，比如一根轴，需要有平行度或者垂直度等，那么形位公差怎么标注出来？下面我来介绍一下。

软件名称：caxa2015电子图板 简体中文官方正式版软件大小：966.7MB更新时间：2015-01-26

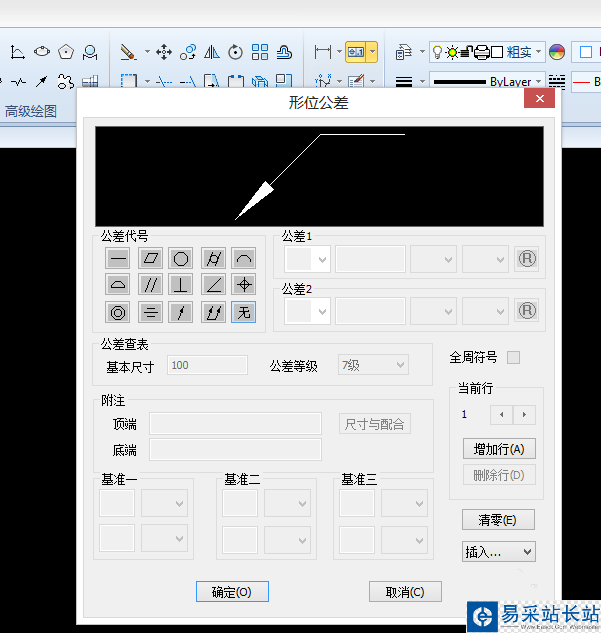

1、双击软件，运行，在上层选项标注中点击图中所指选项。

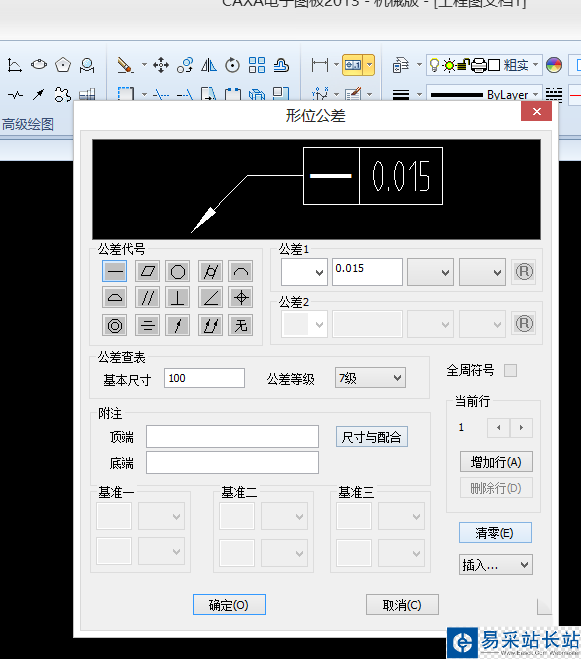

2、直线度则选择那个直线的标注，至于多少你可以在旁边的栏目里修改。

3、平面度则选择那个平行四边形。

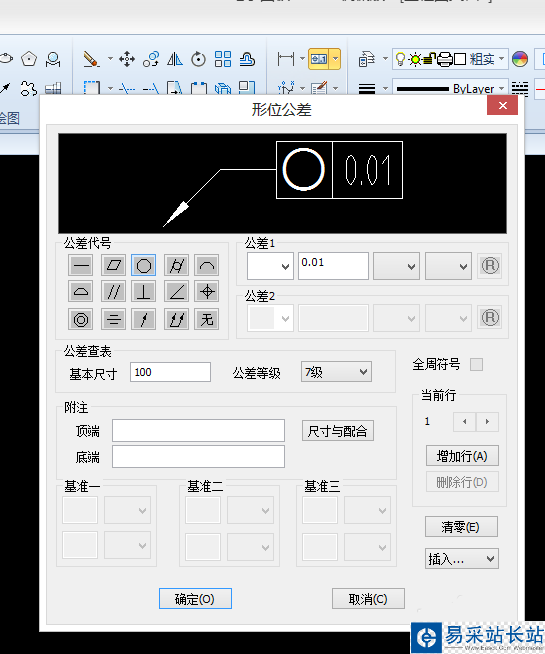

4、圆度选择那个圆形的标志。

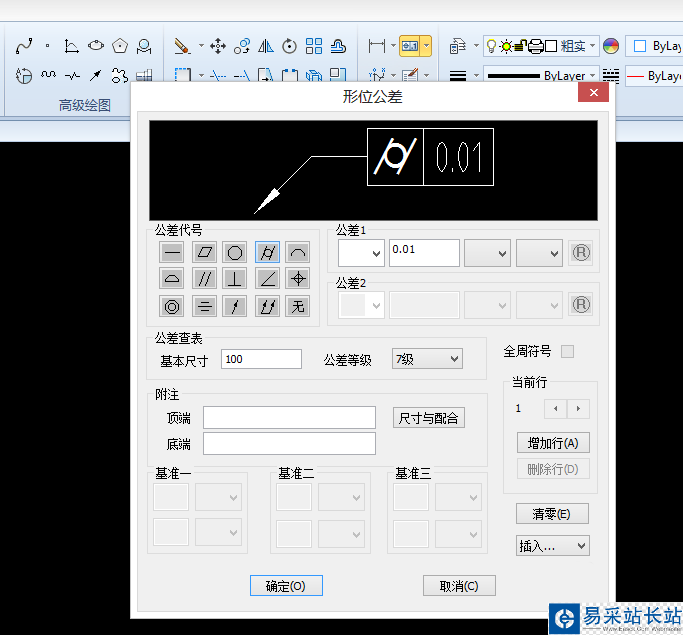

5、圆柱度选择图下那个，两条平行线中间夹着一个圆形。

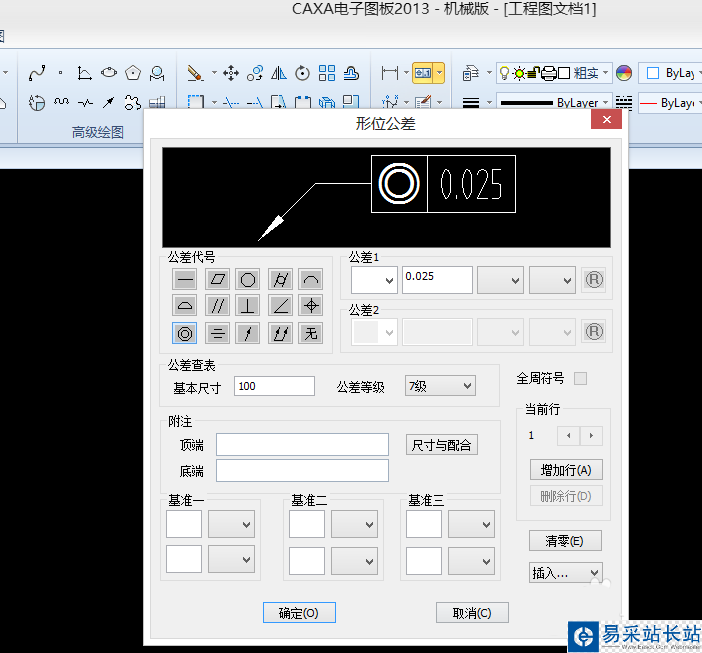

6、同轴度则选择那个同心圆图标。
