SolidWorks2015在曲面方面有很大的改进,比如:曲面展平,下面介绍一下曲面展平用法。
1、打开SolidWorks2015

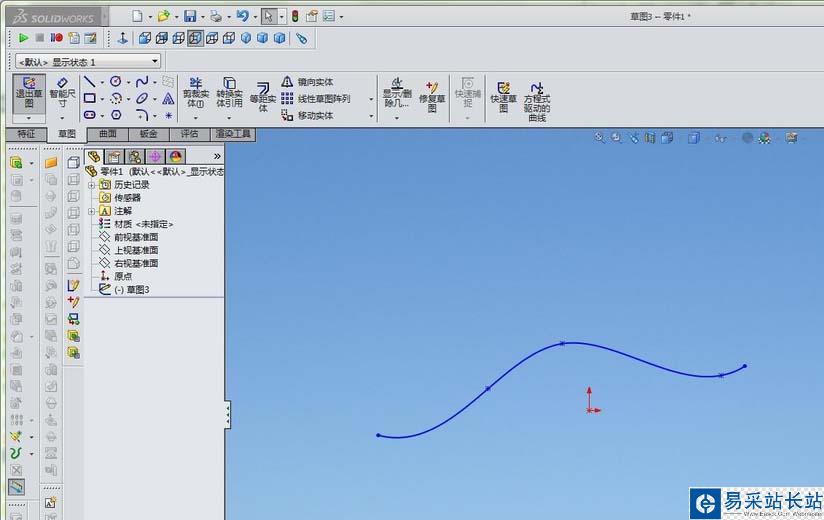

2、在任意基准面上绘制草图,用样条线勾一条曲线

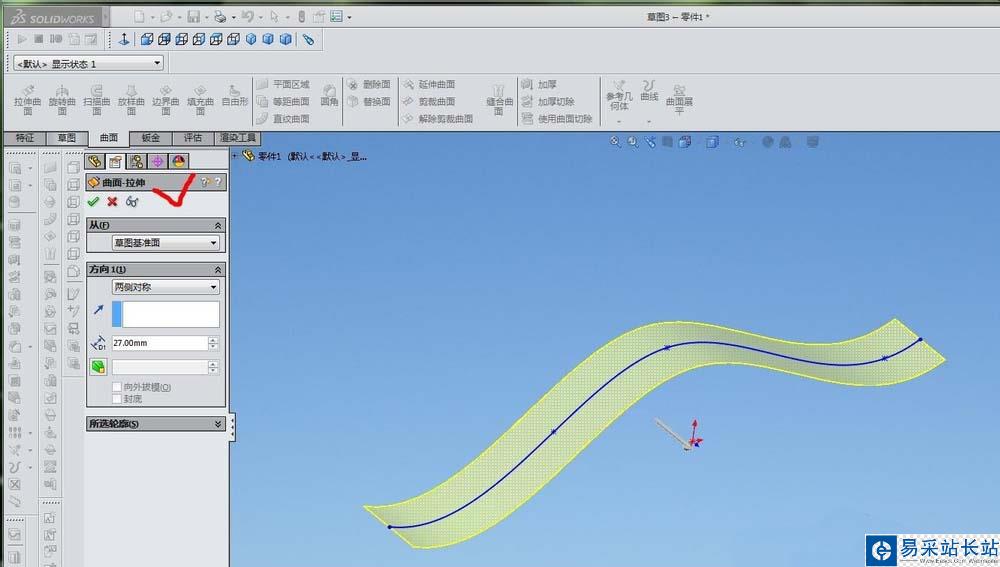

3、用拉伸曲面的方法,把上一步画的曲线拉伸成曲面

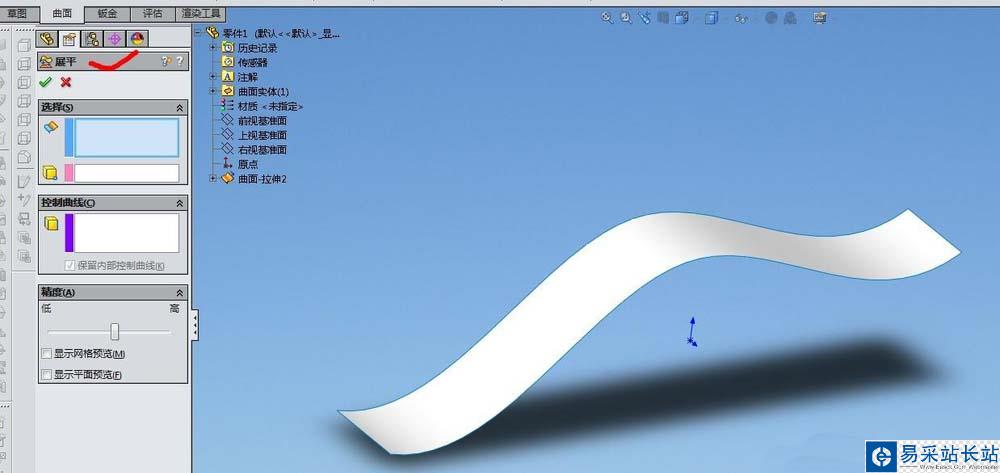

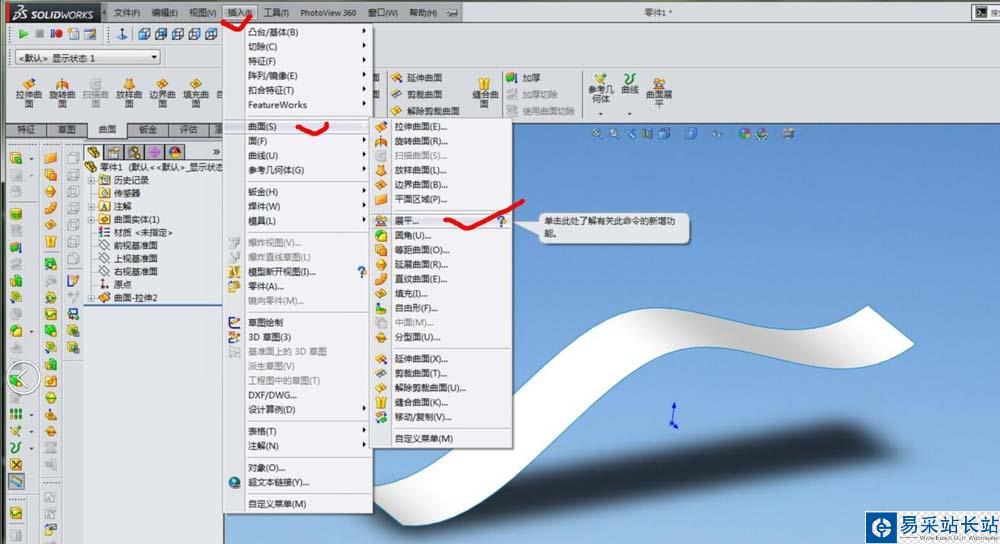

4、找到新增展平功能,具体见:插入—曲面—展平

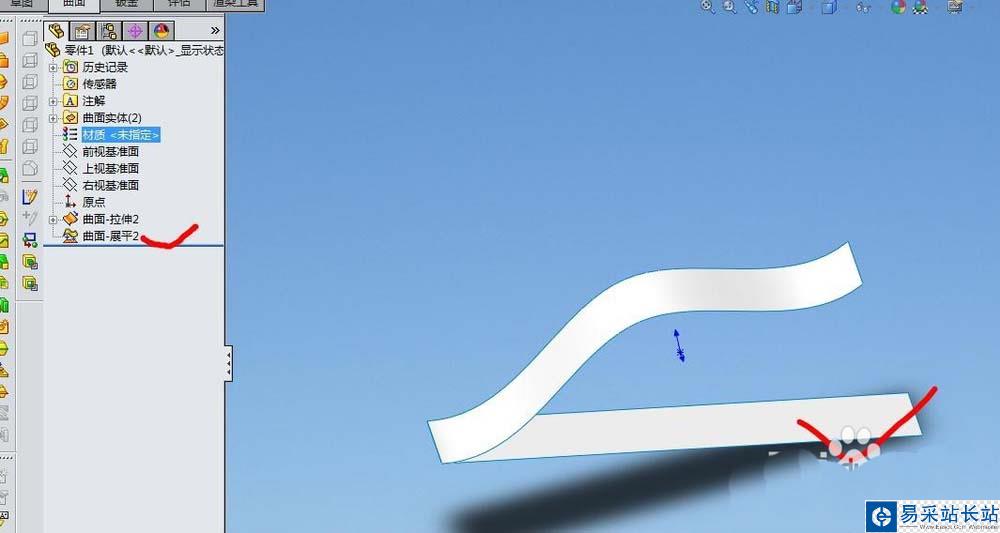

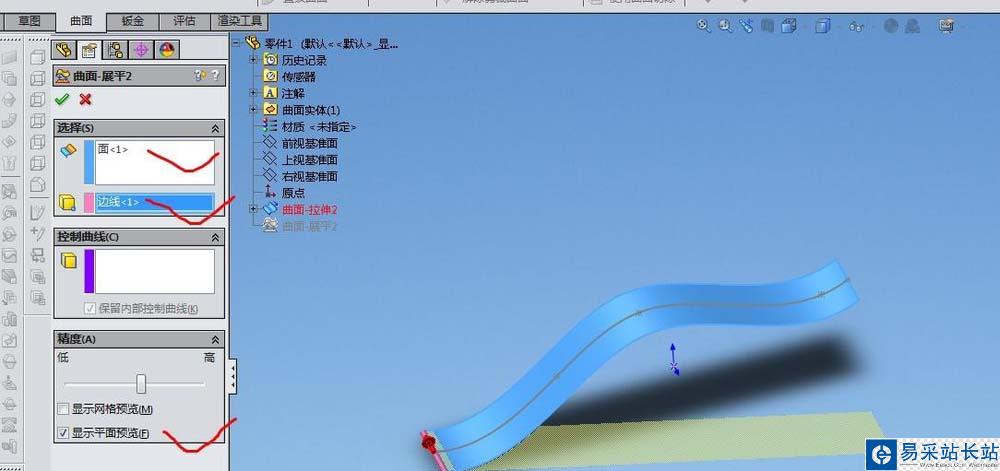

5、选择需要展开的曲面及要从其展平的边线上的顶点或点,预览效果并打钩

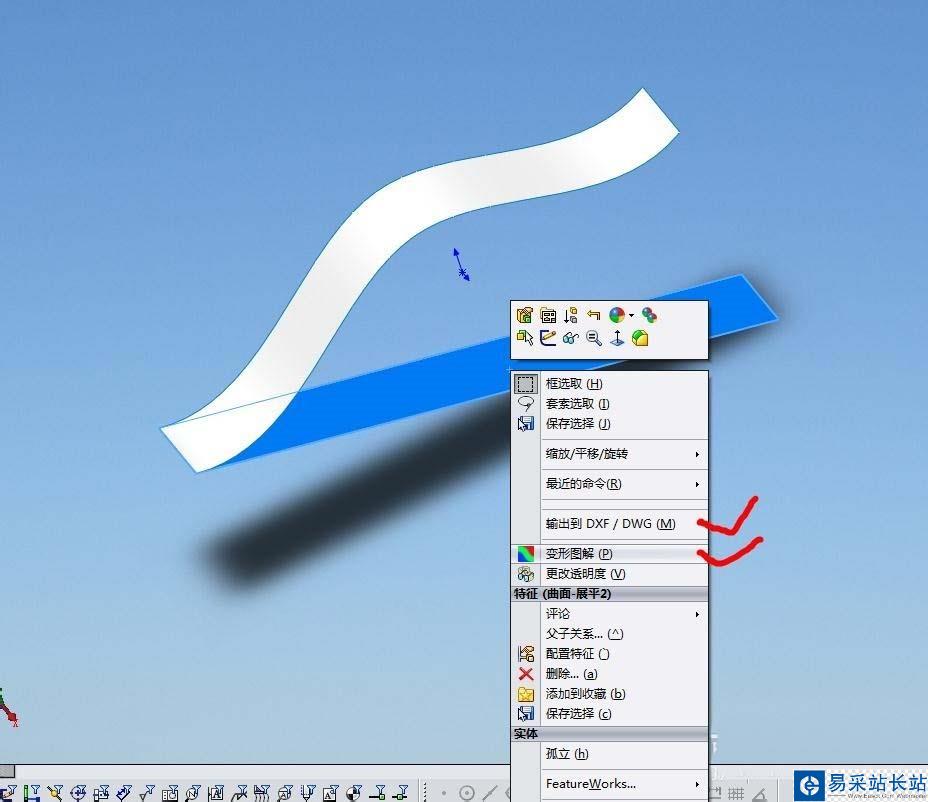

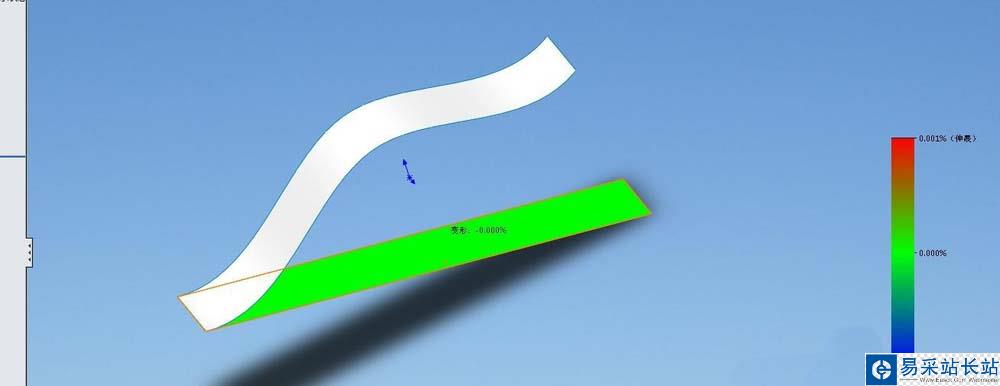

6、要查看展平曲面的变形图解,右键单击该展平曲面,然后单击变形图解(变形图解显示具有最高拉伸和压缩级别的展平曲面区域),还可以将鼠标放在曲面上,以查看任意给定点处的偏差率

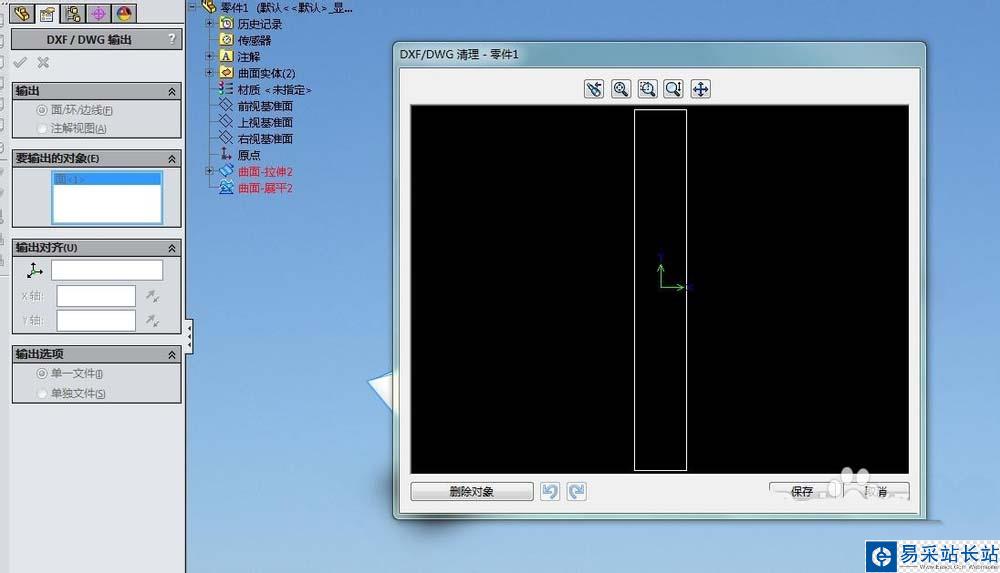

7、右键可以将展平曲面输出到DXF/DWG
