SolidWorks怎么建立草图中实体几何关系?

在SolidWorks中，我们作图时有时要快速的建立草图实体几何关系，下面我们一起来看看如何快速建立草图实体关系。

软件名称：SolidWorks 2017 SP0 官方中文免费版(附破解文件)软件大小：12.7GB更新时间：2017-02-27

1、打开SolidWorks软件，如下图

2、新建一个零件，如下图

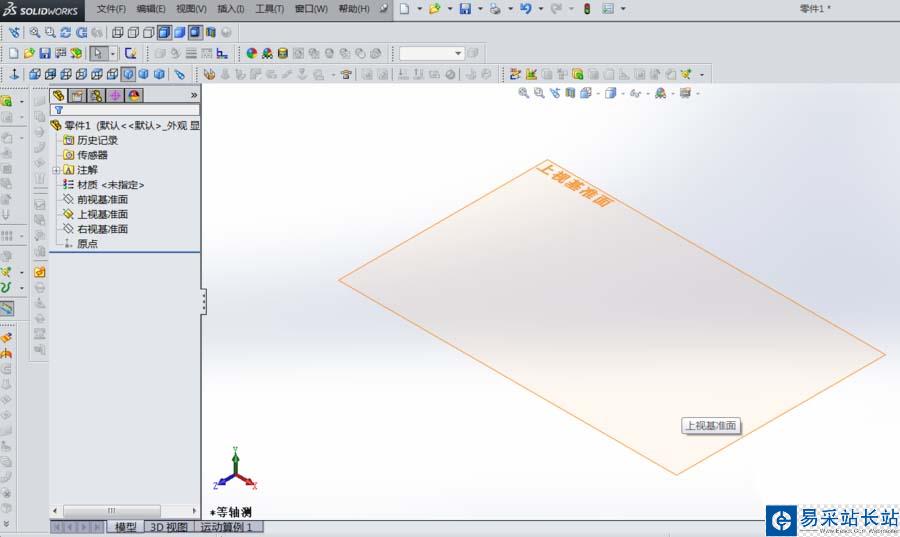

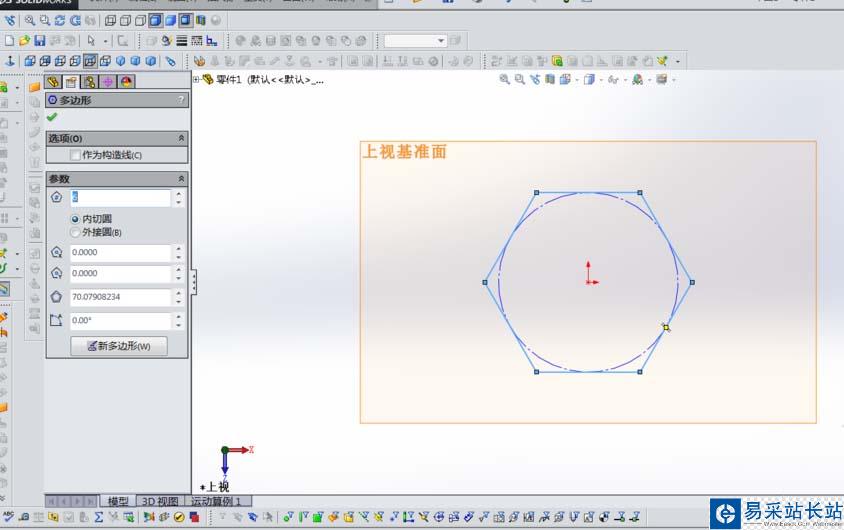

3、选一个基准面，做你需要画的零件草图，如下图

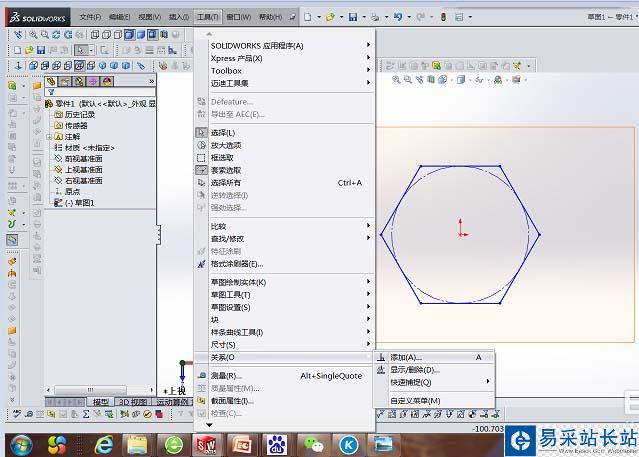

4、点击菜单栏上“工具”-“关系”-“添加”，即可给草图添加几何关系，如下图

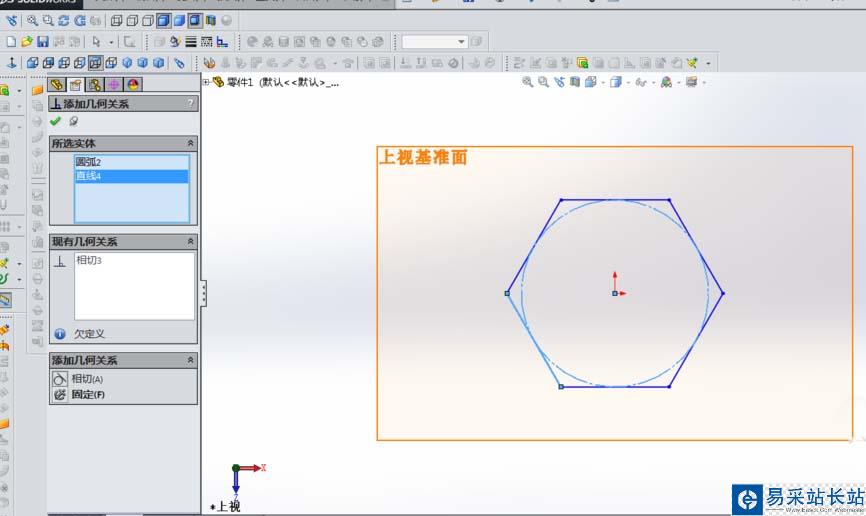

5、在草图中选中你需要添加关系的线条，再选中需要添加的关系即可，再确定就可以了，如下图

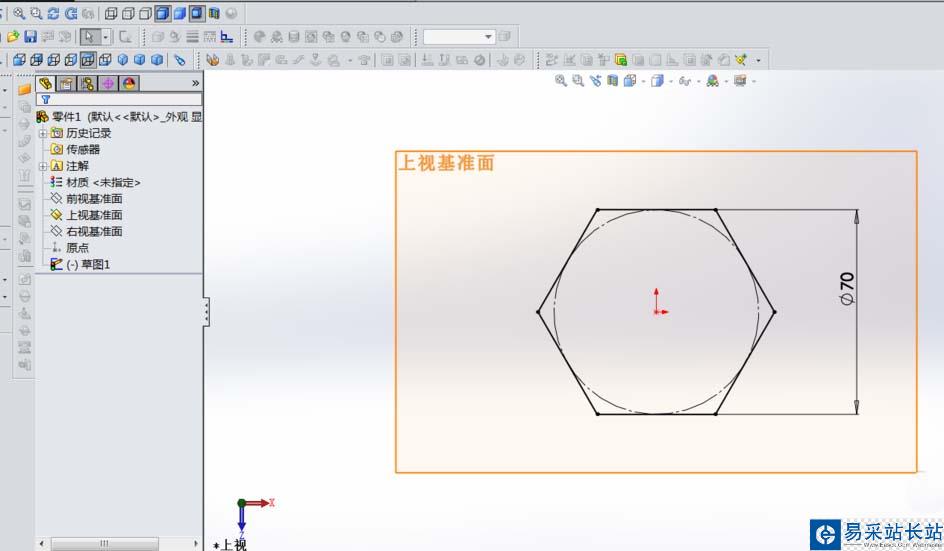

6、标注草图尺寸，确定具体尺寸后，草图就完成了

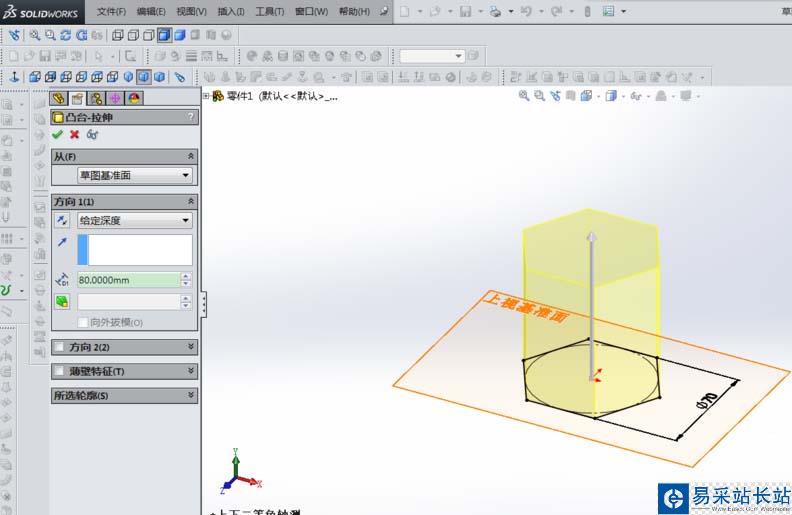

7、草图完成后拉伸草图，确定你要拉伸的高度，如下图

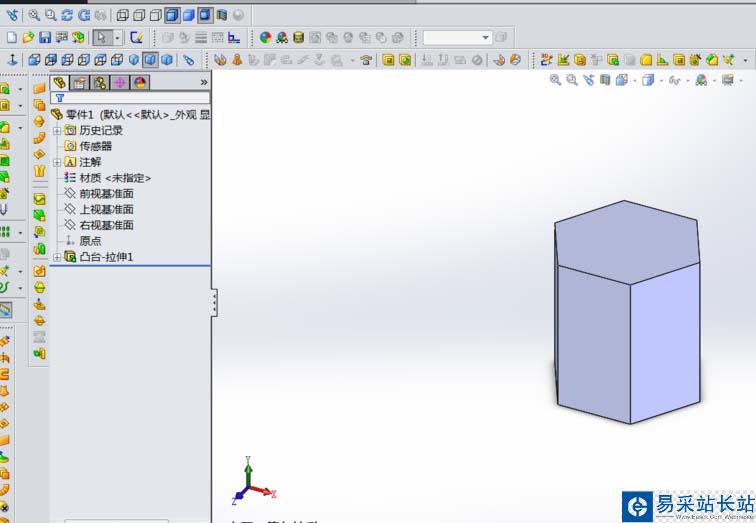

8、草图拉伸完成，如下
