CAXA怎么使用填充命令填充图形?

在用CAXA软件画图时，有时需要将一个封闭区间填充，比如焊接部位等。那么该如何操作呢？下面我来给大家讲述一下填充指令的一种用法。

软件名称：caxa2015电子图板 简体中文官方正式版软件大小：966.7MB更新时间：2015-01-26

1、同样的方法先打开CAXA软件，然后点击BLANK进入绘图界面。

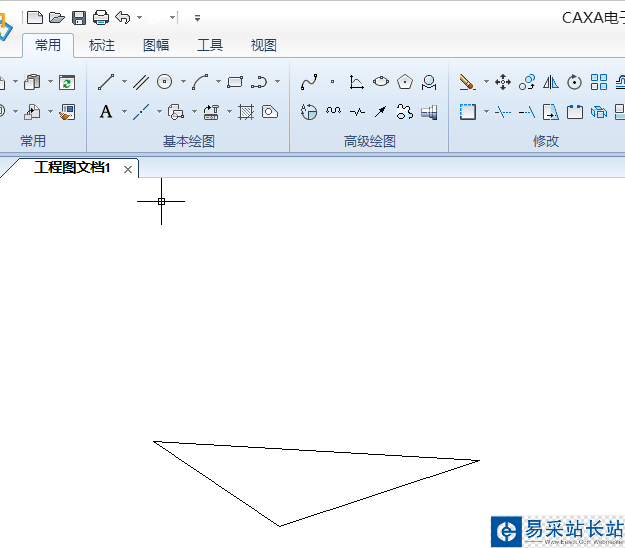

2、因为填充必须在封闭区间才能使用，这里画一个三角形作为填充目标。

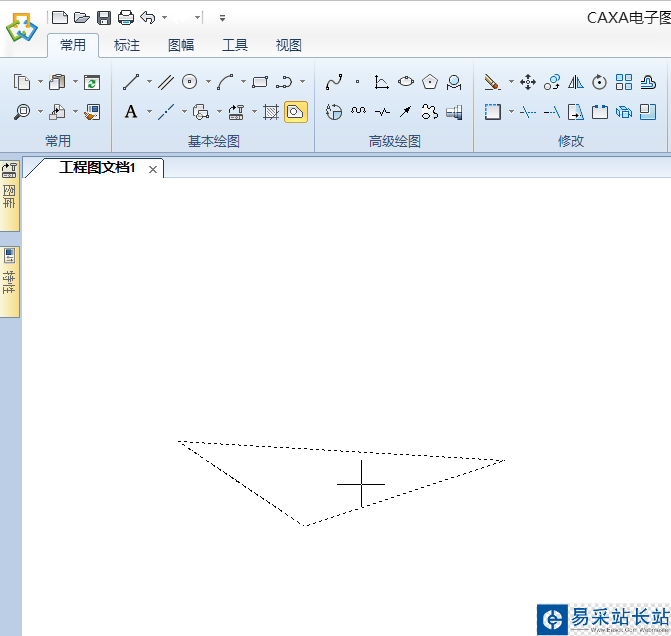

3、在基本绘图里找到填充命令，点击使用，然后在封闭区间内点一下，如下图所示。

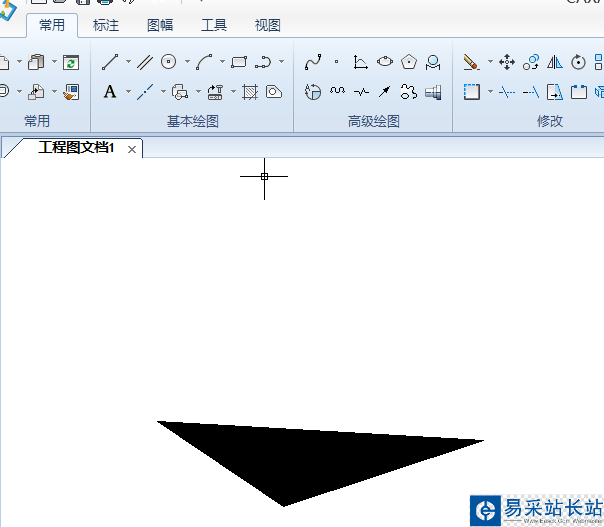

4、然后再按右键，按下确定就填充完成如下图。

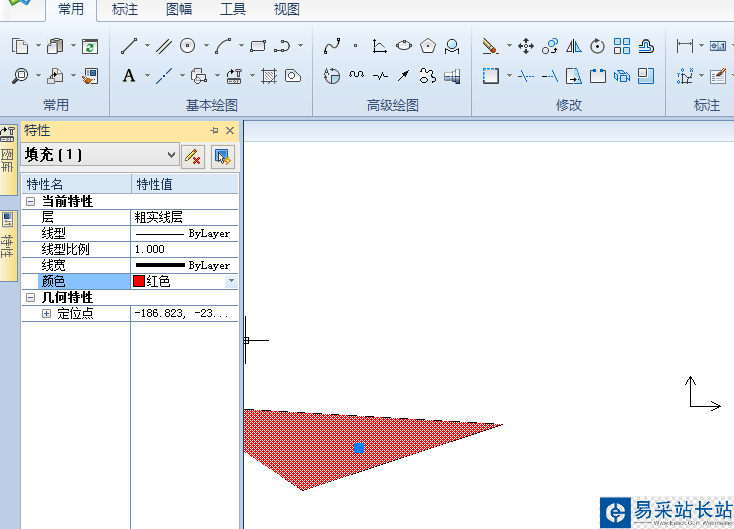

5、双击填充区域可以改变填充的参数，比如线宽，比例，颜色等，这里已颜色为例，将其改为红，如下图所示。

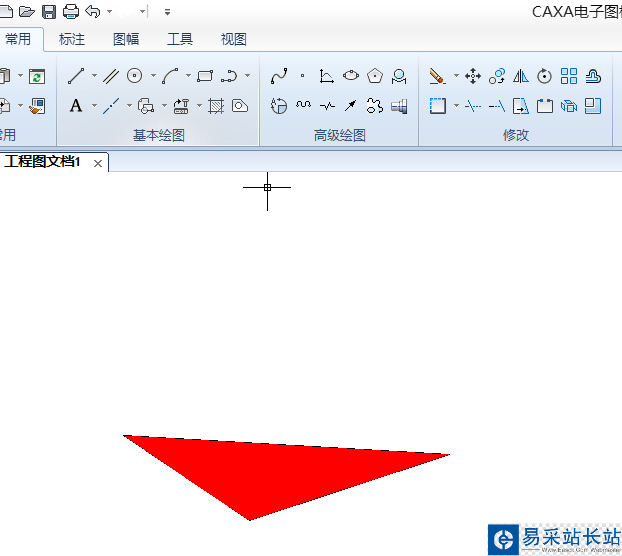

6、然后再按右键按确定后，如下图，参数修改完成。
