几何画板怎么绘制图形的阴影部分?

画数学插图的时候，我们需要用到画几何图形阴影部分的技术，规则的图形还比较好办，不规则的图形也有它相应的画法，这里我先跟大家分享使用颜色覆盖方法解决阴影部分的画法问题。

软件名称：出色的教学软件 几何画板 V5.06 中文绿色单文件版软件大小：1.57MB更新时间：2015-08-01

1、我要跟大家交流的例子是把一个直角三角形内部和圆的外部公共部分区域用阴影表示出来。选中三角形三个顶点。

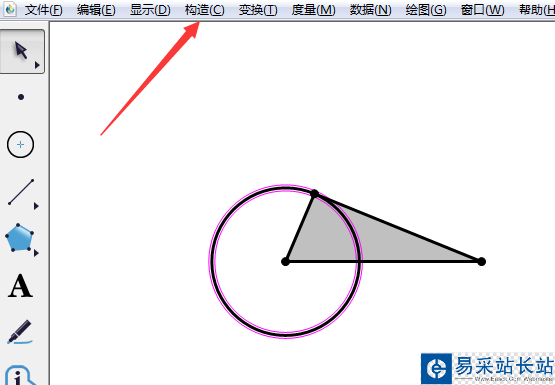

2、单击构造菜单，在子菜单下面选择三角形内部，这时候，三角形内部就显示为系统默认的颜色。当然这个颜色也可以自己设置。

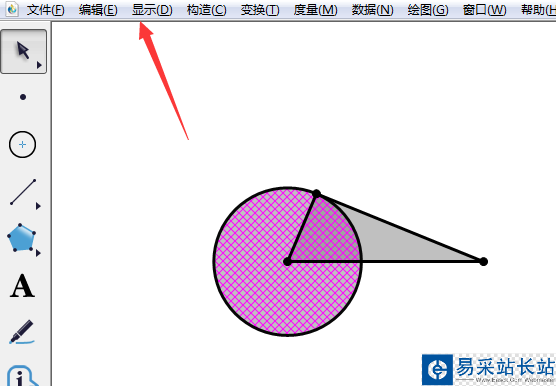

3、多出一个扇形怎么办？现在要想办法把圆的内部用白色表示出来，选中圆，单击显示菜单。

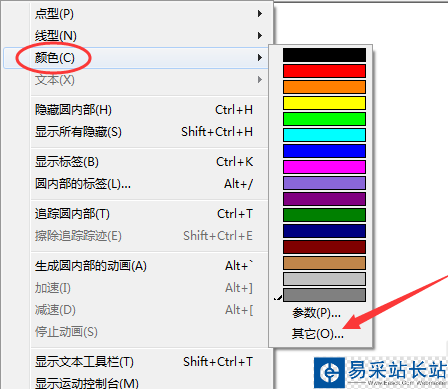

4、选择颜色子菜单底下的其它。

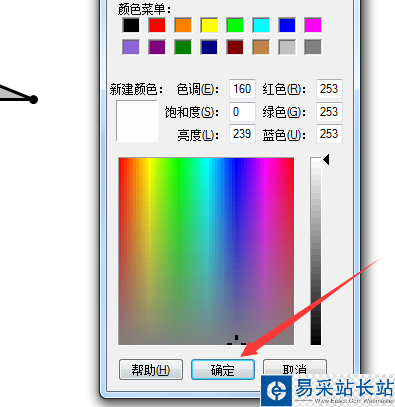

5、单击色板，把颜色设置为白色，确定。这样还不行，发现扇形颜色是白色和灰色叠加的结果。

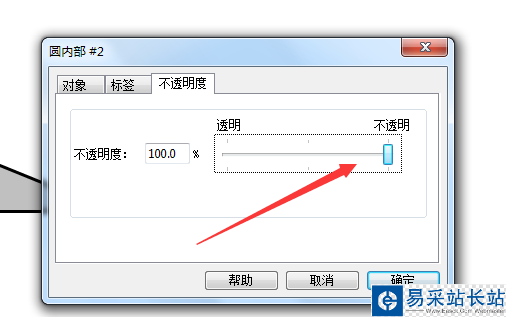

6、选中圆的内部，右击，选择属性，单击不透明度的标签，设置不透明度为100%，确定。

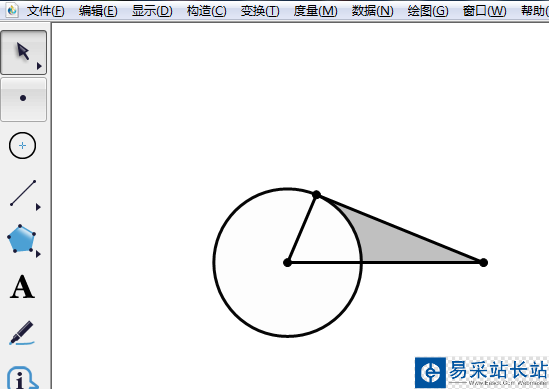

7、这一下，白色彻底覆盖了扇形部分，曲边三角形的阴影就画好了。不规则图形的阴影有别的画法。
