SolidWorks钣金放样折弯制作天圆地方接头模型的教程

SolidWorks中想要设计一个天圆地方接头，该怎么设计呢？下面我们就来看看详细的设计方法。

软件名称：SolidWorks 2017 SP4.0 Premium 免费中文特别版(附破解文件) 软件大小：13.0GB更新时间：2017-08-14

1、打开sw软件，新建一个空白文件。

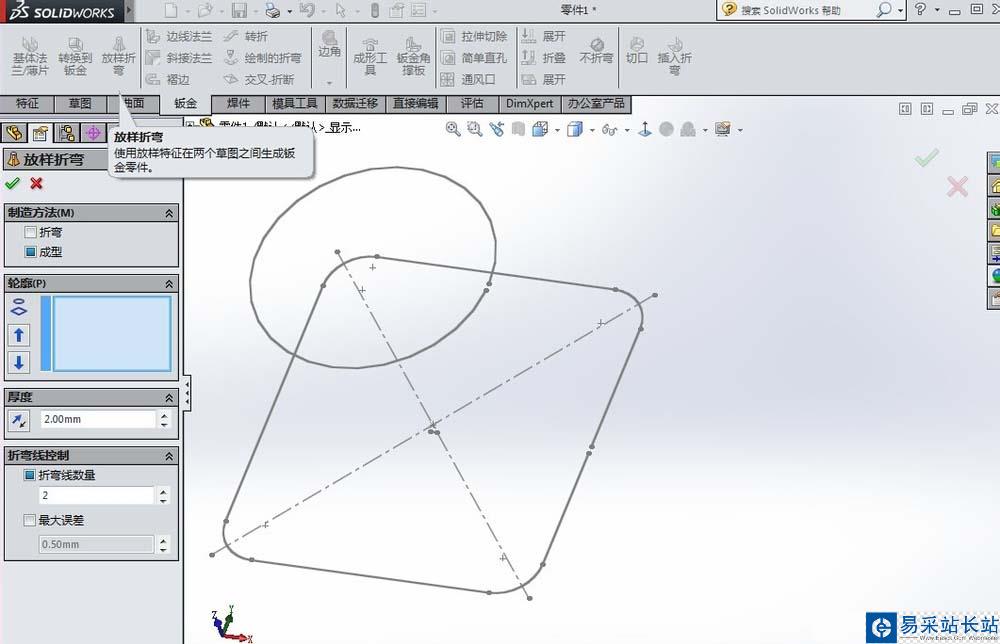

2、绘制草图！如下图所示 ！筋板放羊草图需要是开环的。切口尽量要小，越小越不影响下料尺寸。

3、点击【钣金】-【放样折弯】，弹出放羊折弯对话窗。

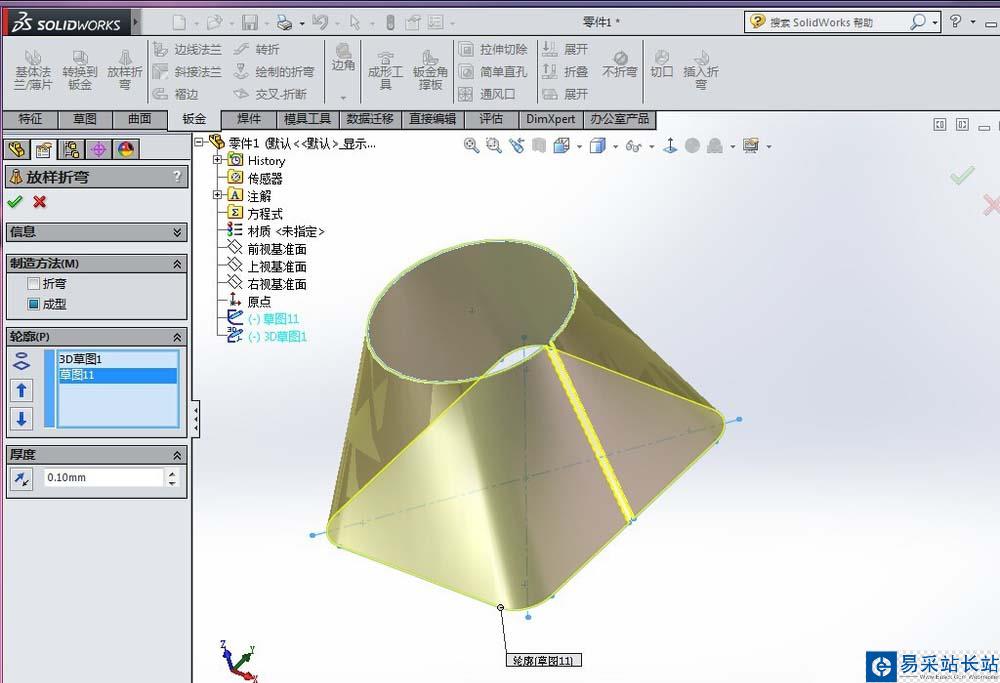

4、制造方法选择【成型】，【轮廓】选择草图1，按住【shift】选择第二个草图。点击右上角的对号确定。

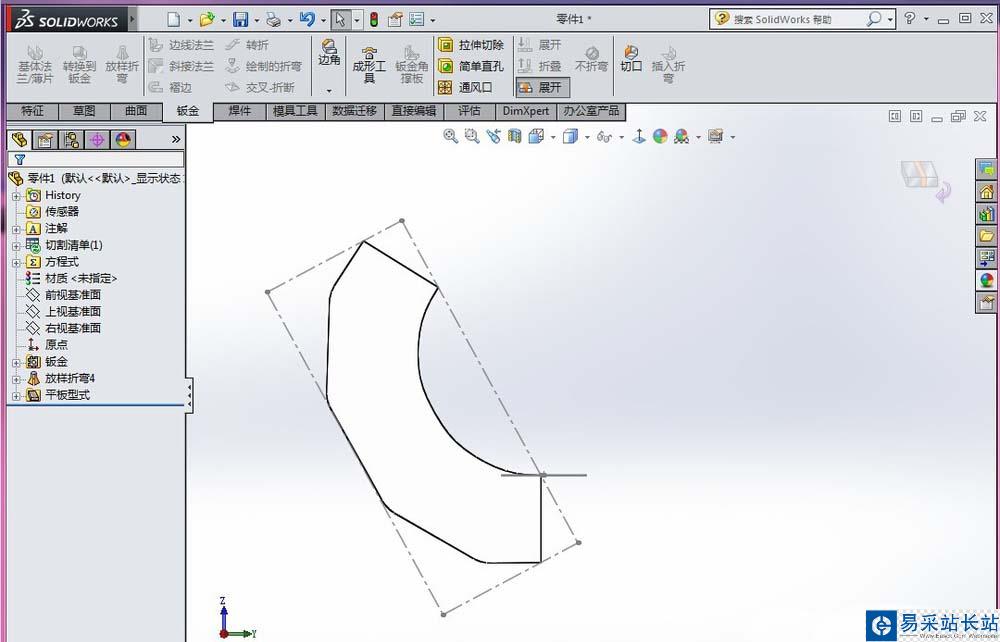

5、点击【钣金】-【展开】命令。展开成下料图。

以上就是SolidWorks钣金放样折弯的方法，希望能帮到大家，请继续关注错新站长站。
