solidworks怎么建立爆炸视图?

solidworks中怎么创建爆炸视图？下面我们就举一个简单的例子，请看下文详细介绍。

软件名称：SolidWorks 2017 SP0 官方中文免费版(附破解文件)软件大小：12.7GB更新时间：2017-02-27

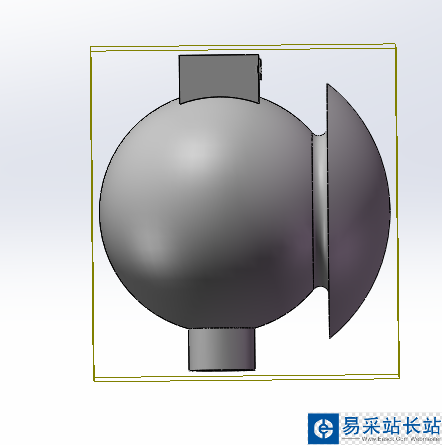

1、打开solidworks并打开一个装配体，如下图所示。

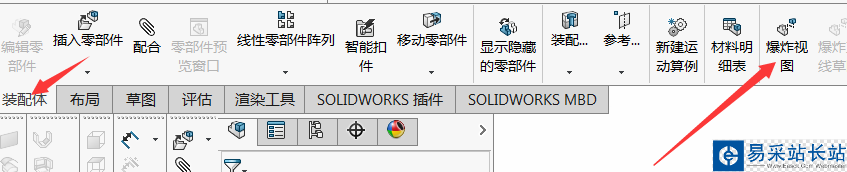

2、切换到装配体模块下，然后在上方工具栏处找到“爆炸视图”命令，

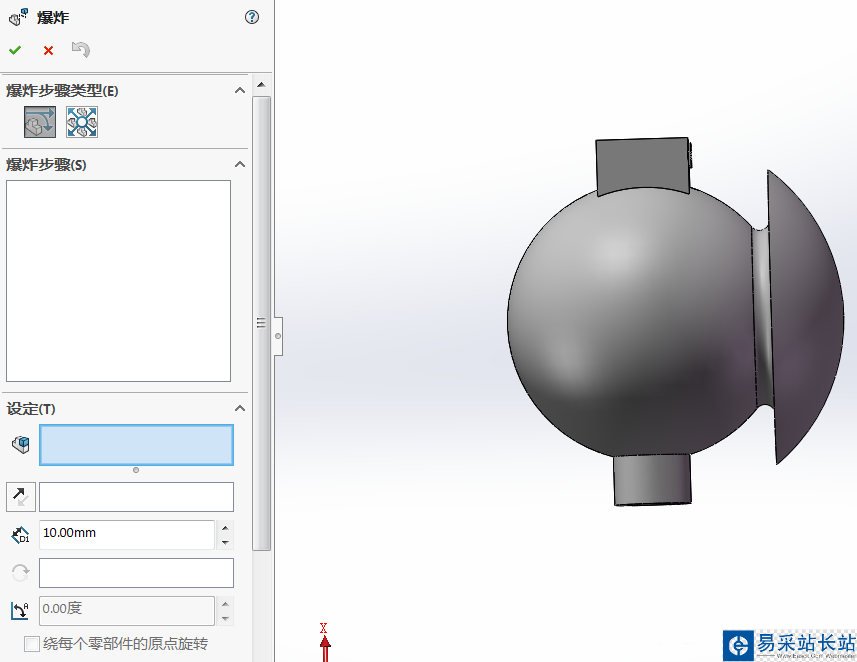

3、单击“爆炸视图”命令，然后弹出左侧对话框。

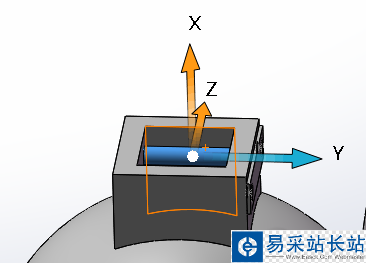

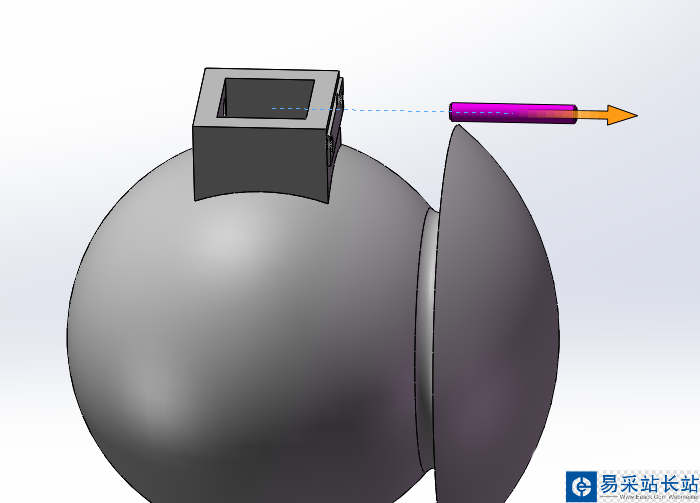

4、如下图所示，单击圆柱销零件，出现坐标系，如果向往Y万向拖动，那么将鼠标拖动Y轴，松开，等零件变红以后再拖动零件，可以快速移动。

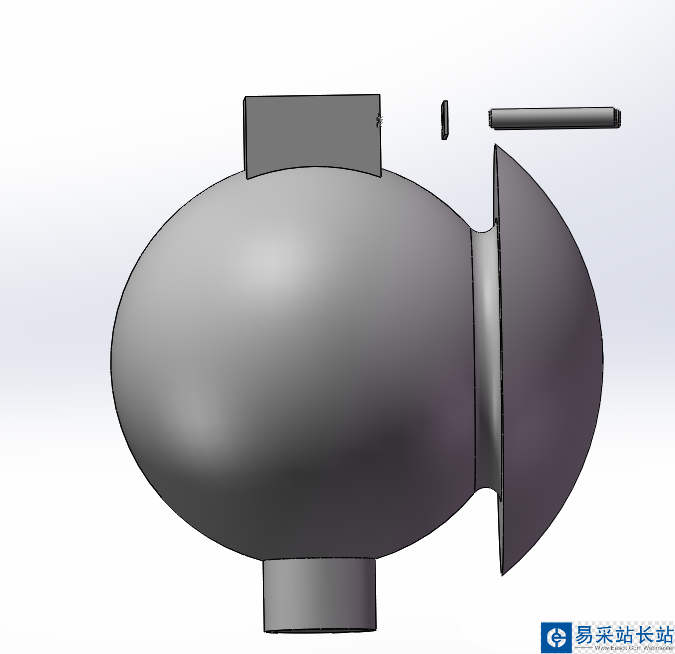

5、如果想往上拖动，那么就点击零件往哪个方向移动就好了。等所有零件按照装配顺序进行爆炸。最后结果如下。点击完成

6、如下图所示，右键单击装配体名称，在菜单中单击“接触爆炸”，视图恢复至原状。

以上就是solidworks关于爆炸视图的相关知识，希望能帮到大家，请继续关注错新站长站。
