solidworks怎么获得圆筒展开图? solidworks圆筒展开的方法

今天我们就看看使用solidworks钣金展开圆筒得到展开图的教程，很简单，请看下文详细介绍。

软件名称：SolidWorks 2017 SP0 官方中文免费版(附破解文件)软件大小：12.7GB更新时间：2017-02-27

1、首先打开solidworks软件，如图所示

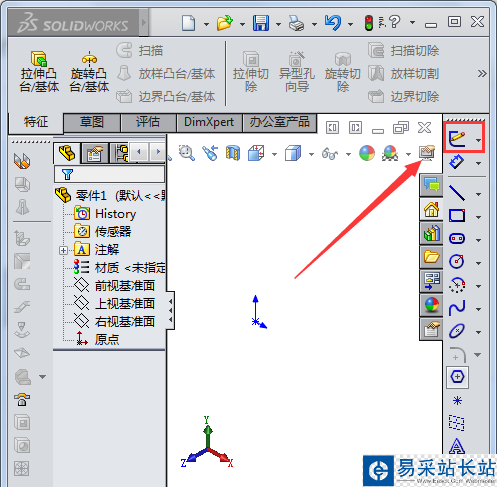

2、点击新建草图，准备新建一个钣金草图，如图所示

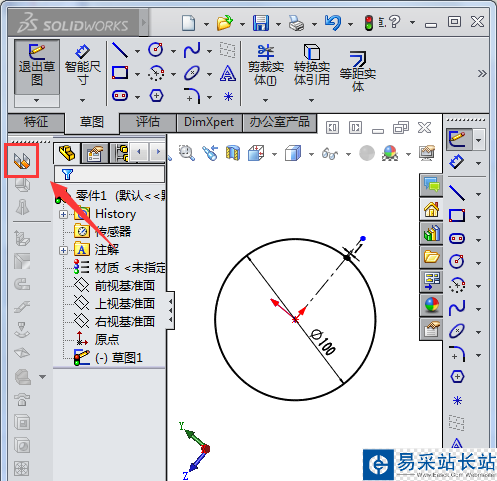

3、首选画一个圆，如图所示

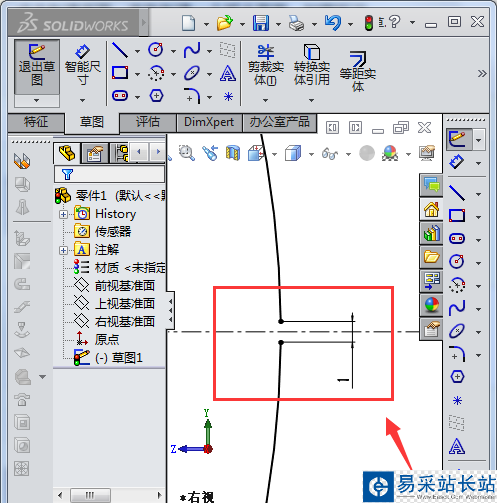

4、再将圆切开一个缺口，缺口宽度尽量小一点，如图所示

5、点击钣金，如图所示

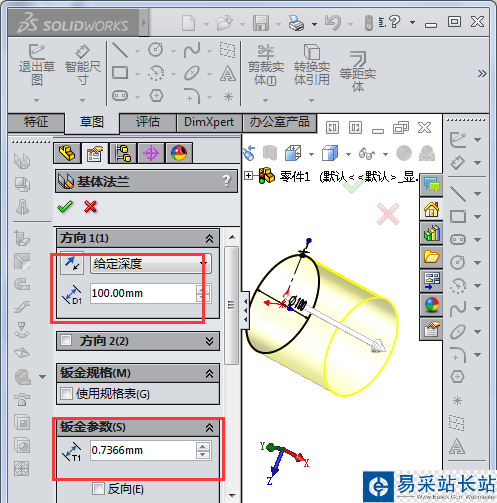

6、输入参数，点击确定

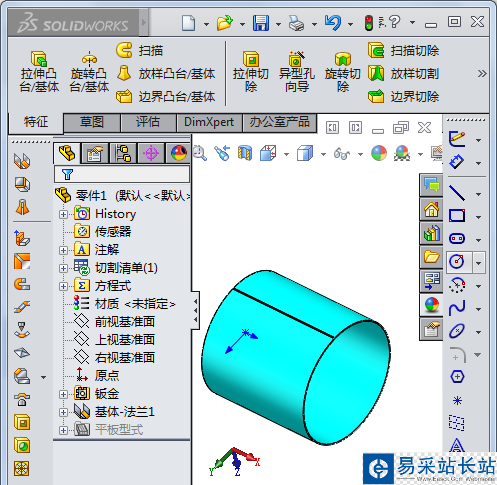

7、为了便于查看，可以给零件染色，如图所示

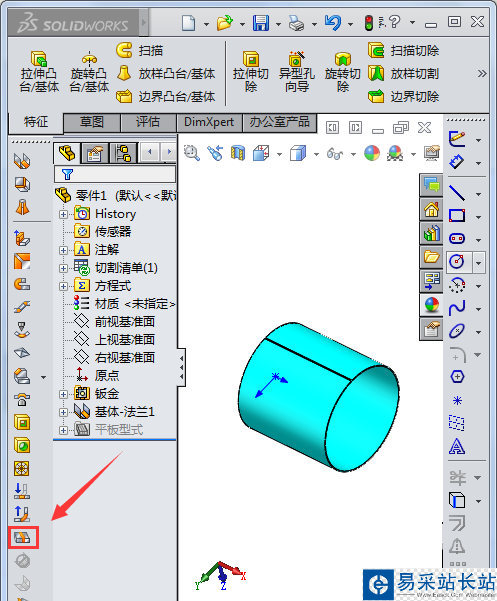

8、点击钣金展开命令，如图所示

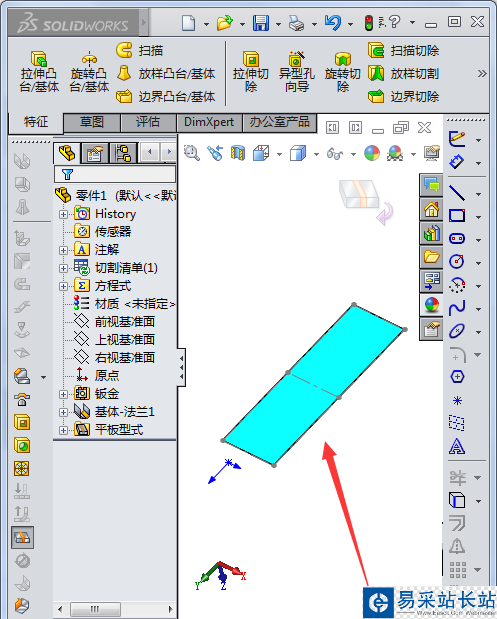

9、圆筒就被展开了，如图所示

以上就是solidworks中使用钣金展开圆筒模型的教程，希望大家喜欢，请继续关注错新站长站。
