CAXA怎么设置图幅? CAXA图幅的设置方法

CAXA中想要设计图幅，该怎么设计呢？下面我们就来看看详细的教程。

软件名称：caxa2015电子图板 简体中文官方正式版软件大小：966.7MB更新时间：2015-01-26

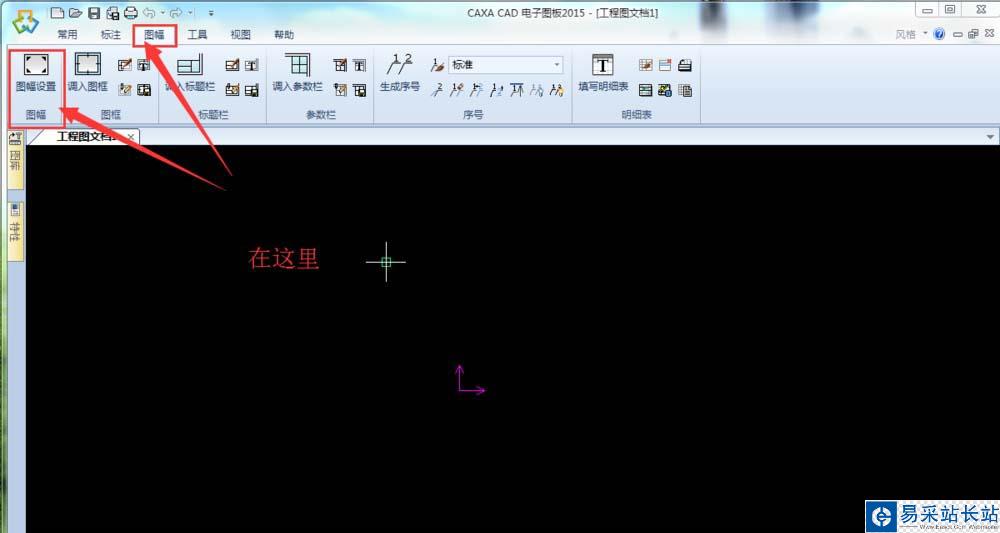

1、打开CAXA2015电子图版。在主菜单栏，找到【图幅】。

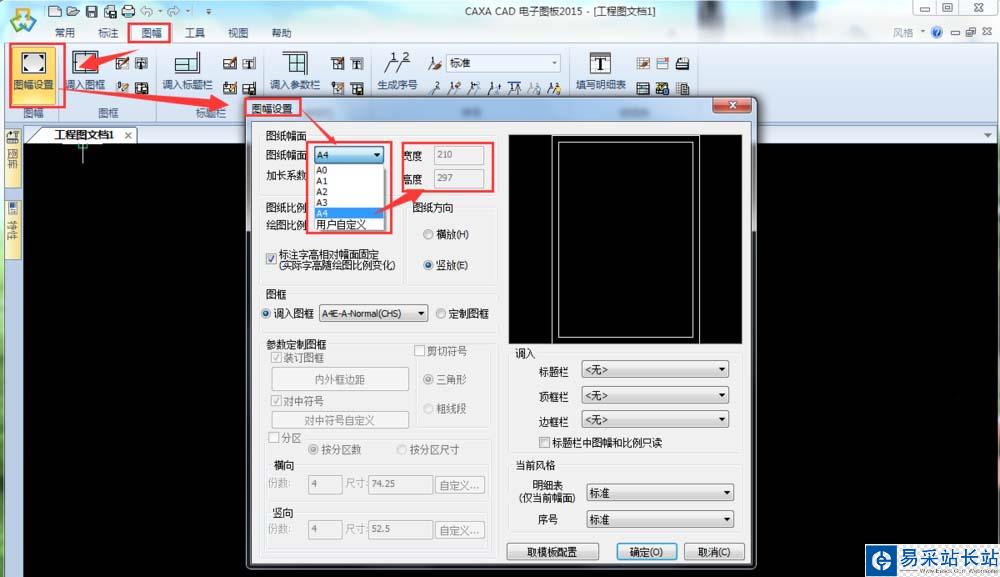

2、进入【图幅】→【图幅设置】，点击进入图幅设置对话框。首先设置图纸幅面。系统默认的图纸幅面有A0、A1、A2、A3和A4，选择需要的图纸大小。在右侧会显示所选图纸的高度和宽度。如果暂时不好确定图纸大小，也可以先绘制，画完图后再在该处修改图纸幅面即可。

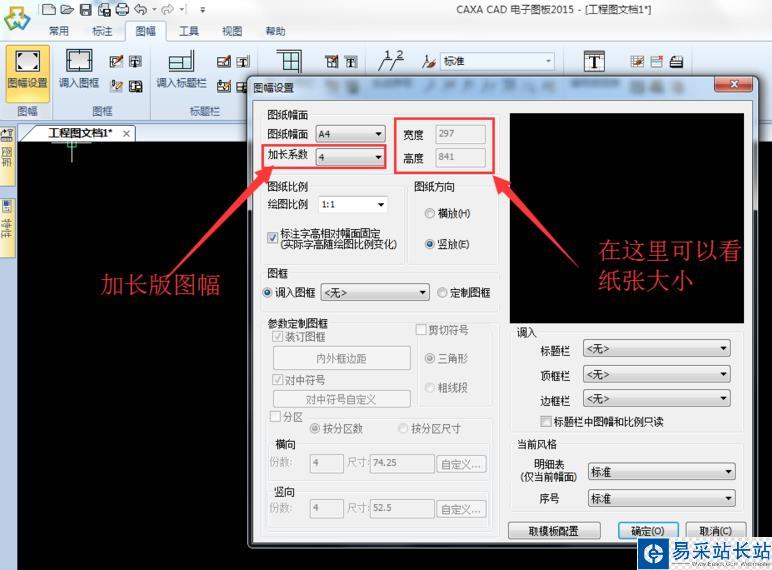

3、对于系统标准的A0~A4图幅，还可以根据需要选择加长版。在【加长系数】栏选择合适的加长系数即可将原图幅加长，不同的加长系数可以根据右侧的图纸高度和宽度查看。

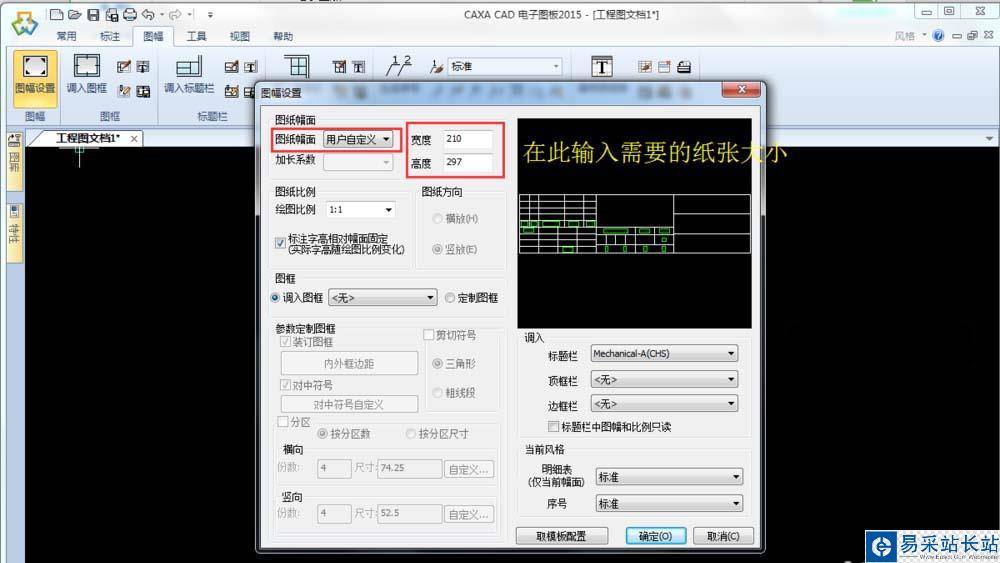

4、当然，用户也可以自定义图幅大小。在【图纸幅面】选择【用户自定义】，则右侧高度和宽度的框被激活，用户可以直接输入图纸的高度和宽度。

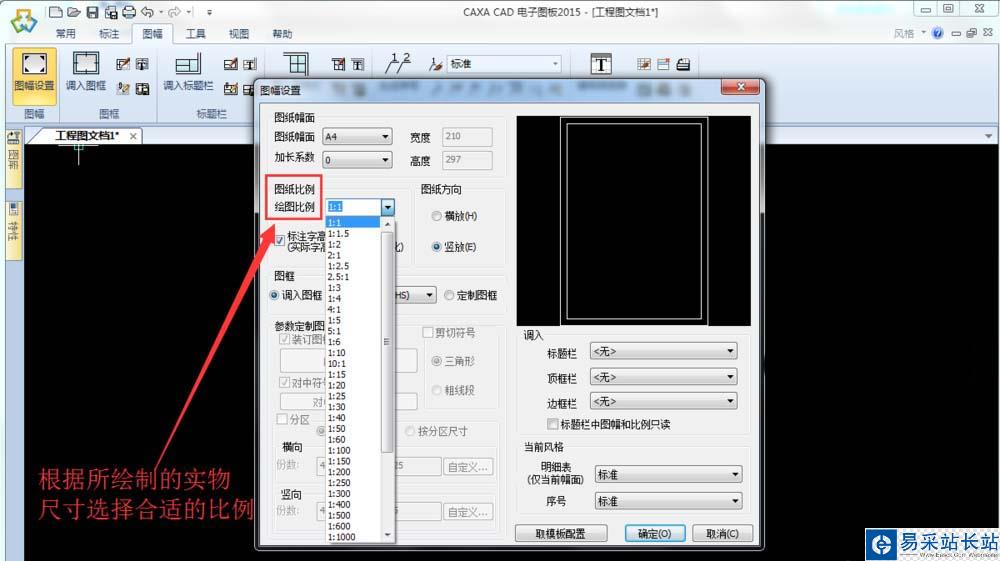

5、接下来是设置图幅比例，根据所绘制的实物的大小，对比所选的图纸大小，选择合适的比例。当然，如果暂时不好确定，也可以先绘制，画完图后再在该处修改比例即可。

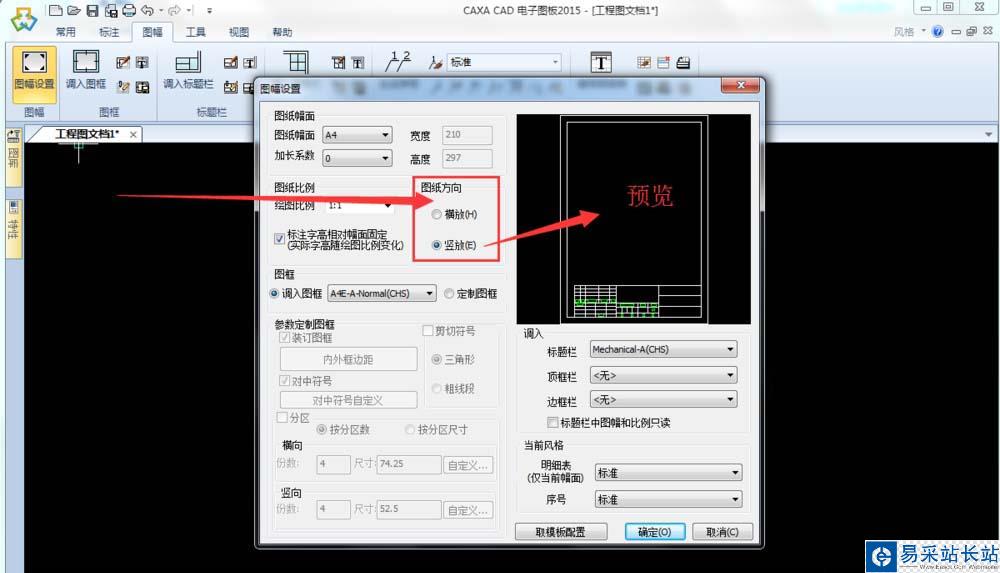

6、然后选择图纸方向。图纸方向分为横放和竖放，在右侧的框内可以预览。根据自己的需求选择。

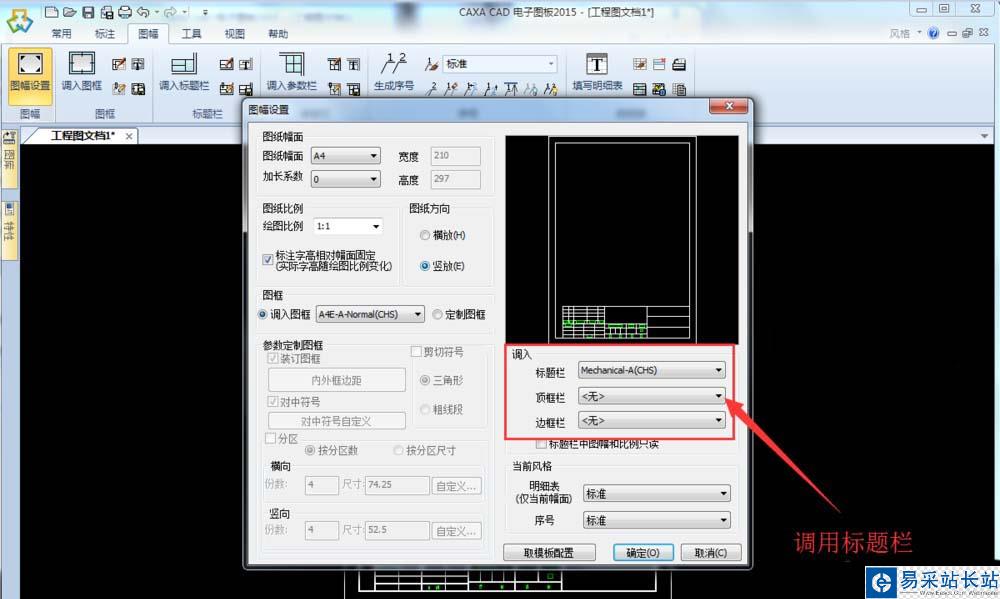

7、最后是选择需要调用的标题栏等。根据自己的需要，选择合适的标题栏。当然，用户也可以将自己制作的标题栏保存后调用。顶框栏和边框栏类似。选择完成后，点击“确定（O）”，则图幅即设置完毕了。

以上就是CAXA图幅的设计方法，希望大家喜欢，请继续关注错新站长站。
