solidworks扫描引导线无法添加该怎么办?

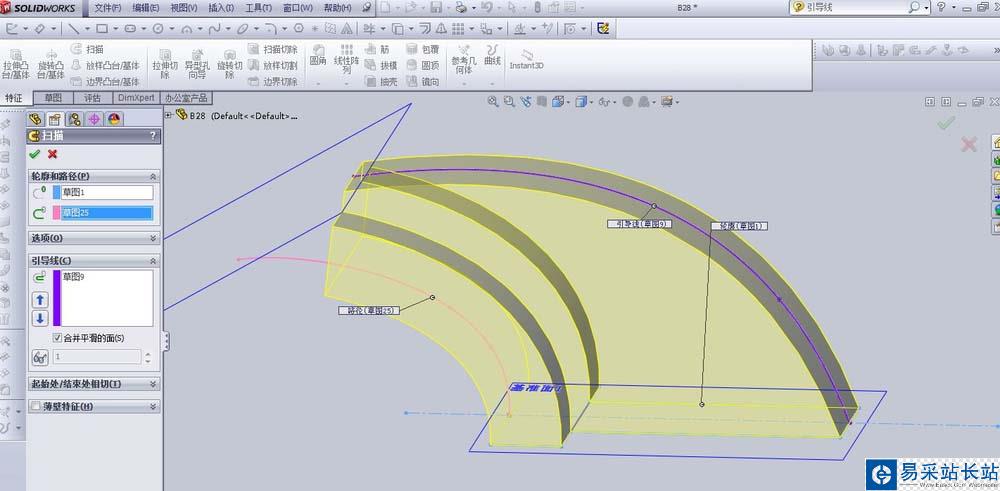

solidworks草图扫射时候，出现无法添加引导线的现象。要在轮廓平面草图上添加一个辅助点A，然后让点A和引导线添加穿透关系，下面我们就来看看这个问题的解决办法。

软件名称：SolidWorks 2017 SP4.0 Premium 免费中文特别版(附破解文件) 软件大小：13.0GB更新时间：2017-08-14

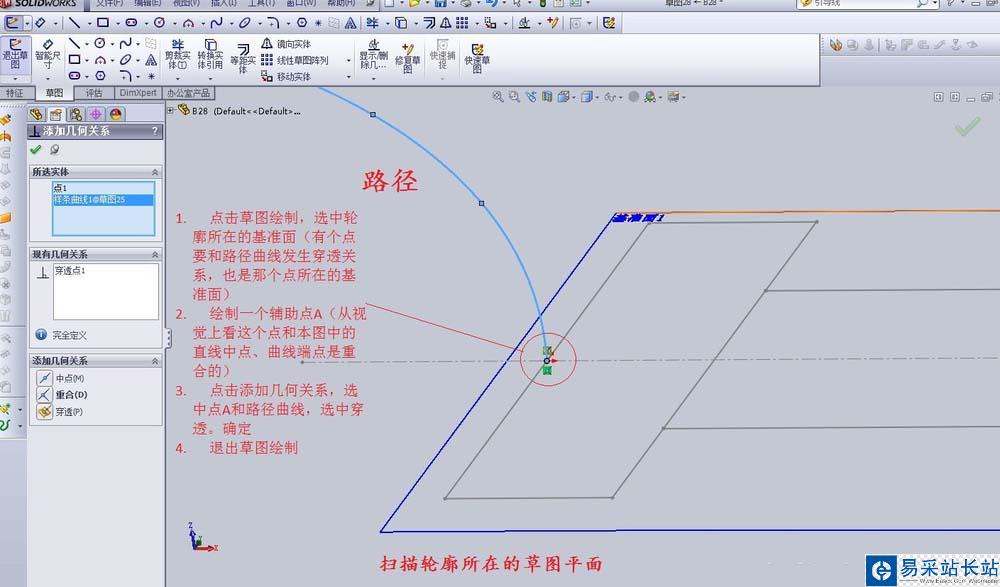

1、 点击草图绘制，选中轮廓所在的基准面（有个点要和路径曲线发生穿透关系，也是那个点所在的基准面）

2、绘制一个辅助点A（从视觉上看这个点和本图中的直线中点、曲线端点是重合的）

3、点击添加几何关系，选中点A和路径曲线，选中穿透。确定

4、退出草图绘制

以上就是solidworks扫描时无法添加引导线的解决办法，希望大家喜欢，请继续关注错新站长站。
