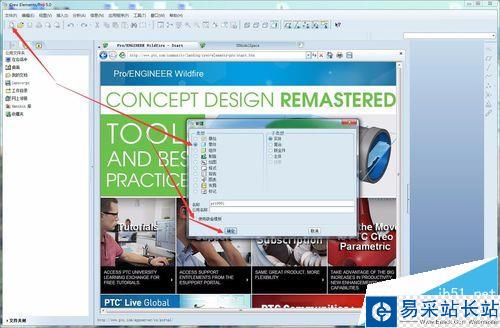

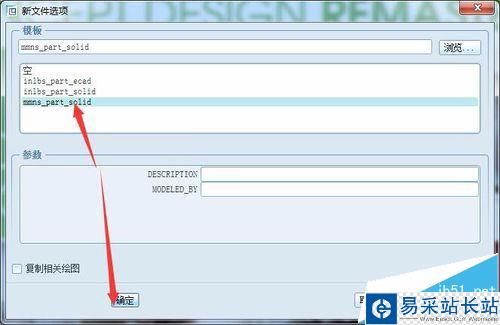

1、打开软件，新建---取消“使用缺省模板”---确定---点选mmns-part-solid---单击确定。之后就可以进行绘制花瓶了。

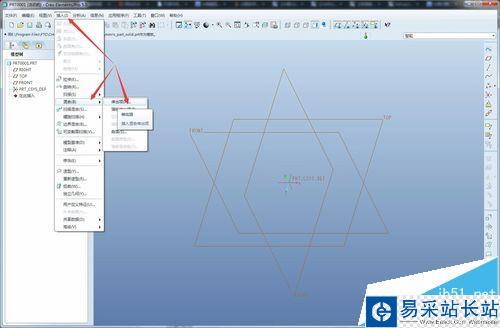

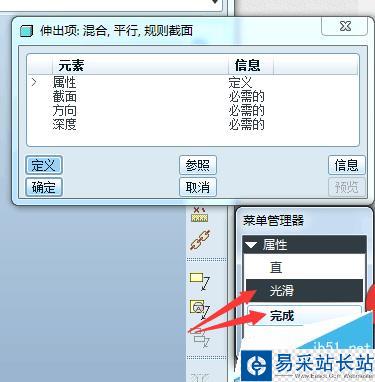

2、在工具栏找到“插入”---“混合”---“伸出项”，之后会出现一个对话框，单击“平行”---“草绘截面”---单击完成。又弹出另一个对话框，单击“光滑”---“完成”命令。

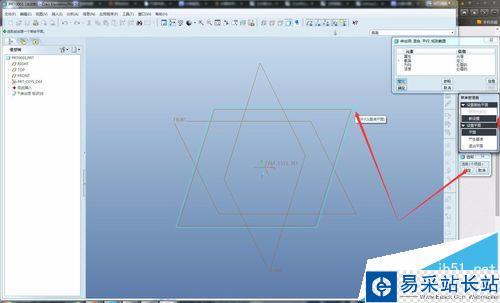

3、在弹出的“菜单管理器”中，选择TOP作为绘图平面，单击“确定”---”缺省“，完成设置。

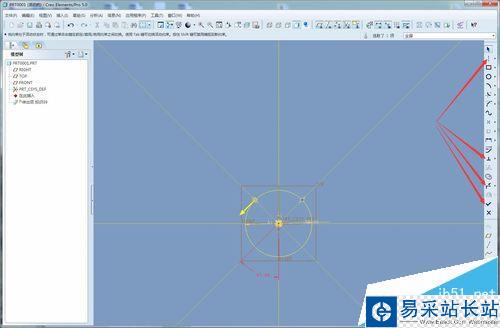

4、单击工具栏的“圆”按钮，绘制直径为80的圆以及俩条45度的参考中心线，并在右边的工具栏中单击“分割”按钮，在参考线与圆的焦点分割。左键选取箭头的起始点，右键弹出快捷菜单，单击起点命令，改变方向，完成第一个剖面的绘制。

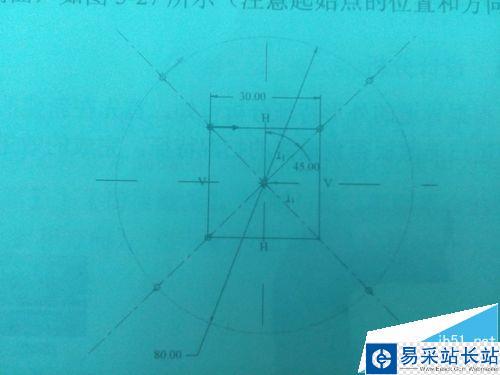

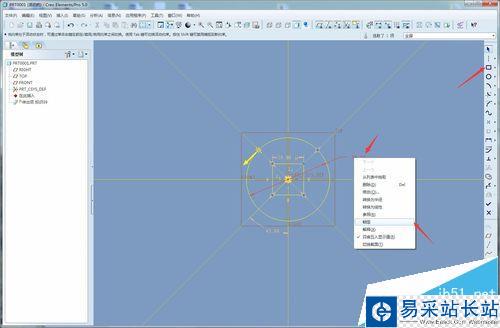

5、单击直线，绘制边长为30的正方形，它的角点位于参考线上，完成第二个剖面的绘制。选中数值80，单击右键，选择“锁定”，

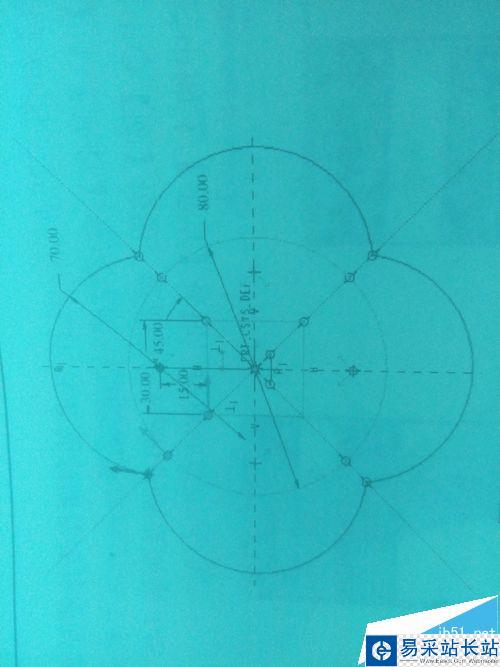

6、单击“圆”---绘制距原点30mm的半径为35的圆，如图所示。
7、完成后回到对话框，选择默认的选项“盲孔”---“完成”。左上方弹出“输入剖面2的深度”---输入100后回车，又弹出“输入剖面3的深度”---输入150后回车结束---单击“确定”。

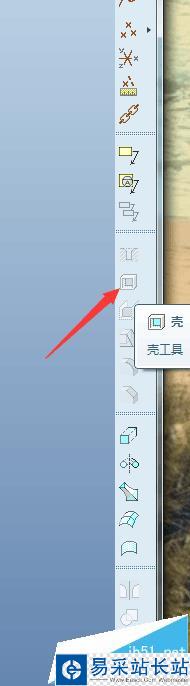

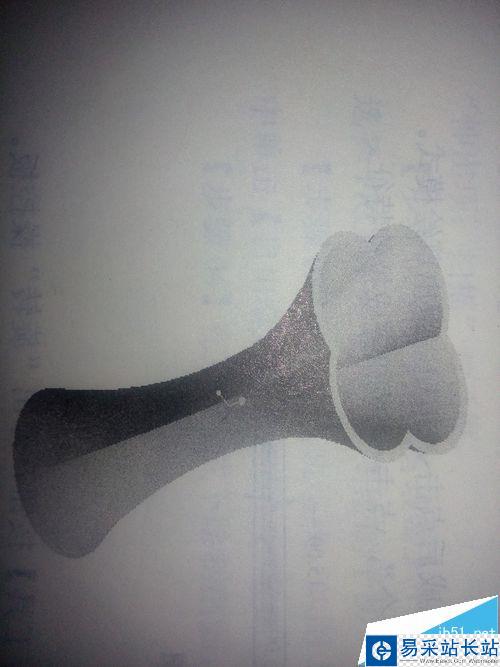

8、最后生成“壳特征',单击”壳“按钮，修改厚度值为5，单击对勾按钮就完成了。
