catia软件怎么绘制画弹簧模型?

学机械相关专业的同学都应该会用到这个软件，想我第一次画弹簧，不知道该怎么绘制，后来摸索以后知道了，下面我以图片中的弹簧为例，写个教程帮帮那些没听课的孩子。

软件名称：catia v5r20 破解安装版 v2013.04.25 64位软件大小：14.GB更新时间：2016-06-27

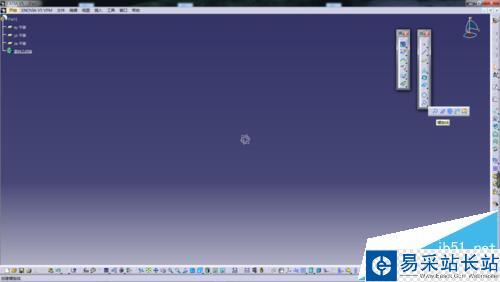

1、新建part。

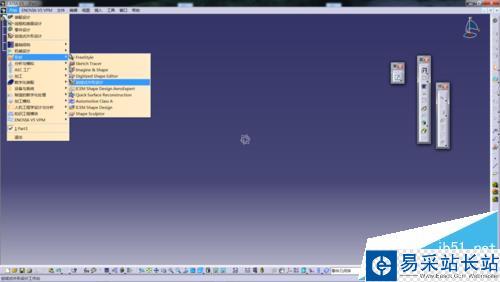

2、开始 →形状 →创成式外形设计。

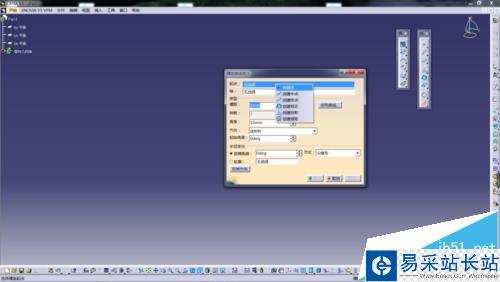

3、直接选中螺旋线，如图。右键单击起点，创建点。（创建点的规则是 以螺旋线的中心线到中心周线的距离为X或Y轴坐标。）这里我们创建的坐标为（0,20,0）。

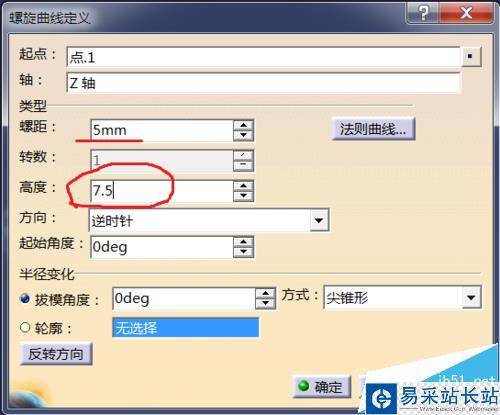

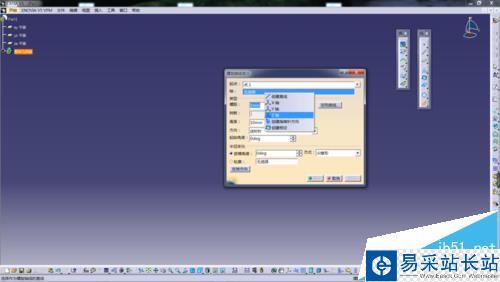

4、右键轴，选择X或Z轴。（由于点在Y轴上，所以选择X或Z轴，便于我们操作。）这里我们选择Z轴。螺距5，高度7.5.这里要注意，高度一定是螺距的1.5倍！！！后面多余的部分会被切除。确定，生成第一段螺旋曲线。

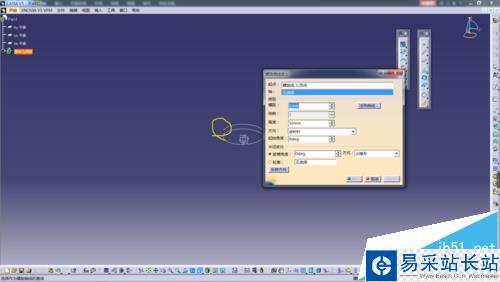

5、选中螺旋线Z轴上放的端点，螺旋线，Z轴，螺距12，高度90。确定，生成第二段曲线。

6、选中最上方的端点，单击螺旋线，选Z轴，螺距5，高度7.5.生成第三段曲线。

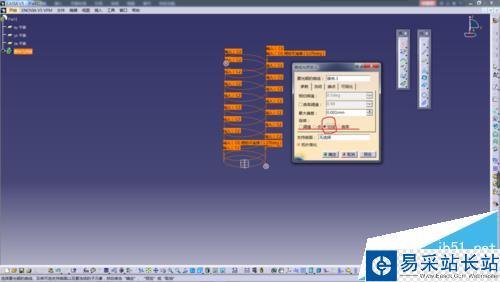

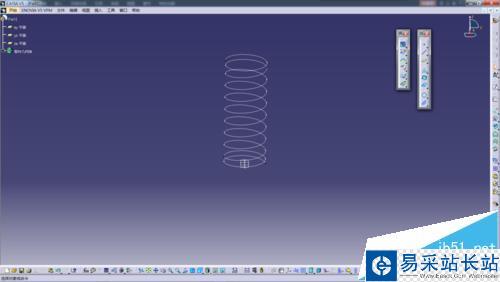

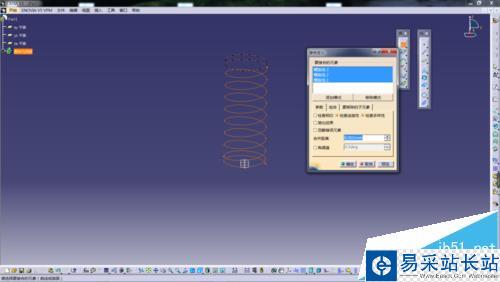

7、单击接合命令，选中三段曲线，确定。单击曲线光顺，选中曲线，改阈值为切线，确定。
