solidworks怎么绘制圆顶方底钣金模型?

在solidworks进行机械设计时，会遇到钣金件的圆顶方底（天圆地方）。因要进行数控直接加工，为方便设计和直接出钣金加工图，因此要将其绘制成钣金件，以便展开出图，如下图。

软件名称：SolidWorks 2010 SP2.1 中文破解免费版软件大小：4.64GB更新时间：2013-07-29

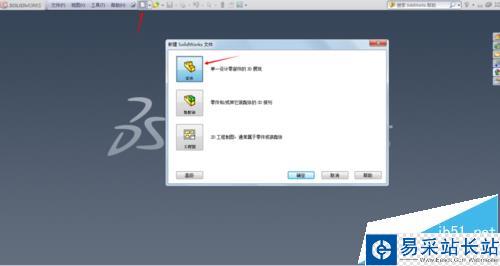

1、打开solidworks软件，进入零件建模环境。

2、在上视基准面绘制如下草图。绘制完成后退出草图。

注：须将草图断开（1mm为例），否则不能进行钣金放样折弯；草图一定不能出现直角，否则不能进行钣金放样折弯，需绘制圆角

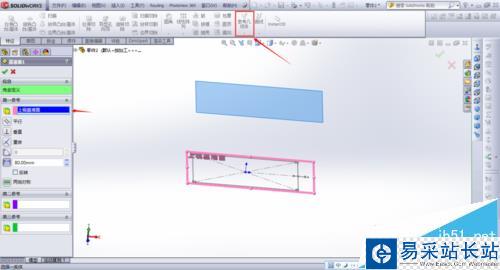

3、建立参考基准面：点击参考几何体，选择上视基准面，距离输入80mm。

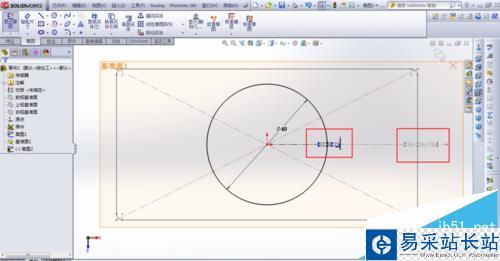

4、点击参考基准面1进行如下草图绘制。

注：圆形要与下面方形开口方向一致，且开口大小相同

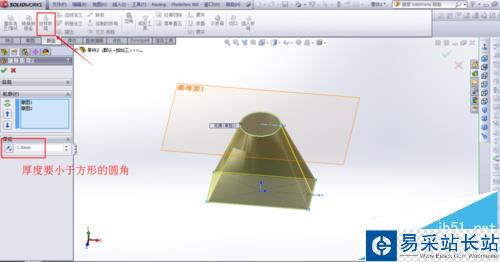

5、选择钣金下面的放样折弯命令，依次选择草图1和草图2，并注意下面的厚度值（注：值要小于之前方底的圆角值才行）。确定退出完成圆顶方底建模。

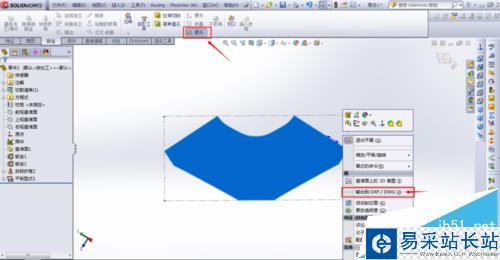

6、点击展开命令可将其展开（再次单击展开即可恢复原状），在展开平面上点击右键出现如下图所示的菜单，选择输出到DXF/DWG即可直接生成数控加工的图纸。

注意事项：

要绘制圆顶方底成功，一定要注意前面注内的内容。
