CAXA怎么设置线条颜色及线宽?

在绘制工程图的时候，经常为了表示不同的事物二用不同粗细，不同颜色的线条表示，这次分享一下线条的变换。

软件名称：caxa2015电子图板 简体中文官方正式版软件大小：966.7MB更新时间：2015-01-26

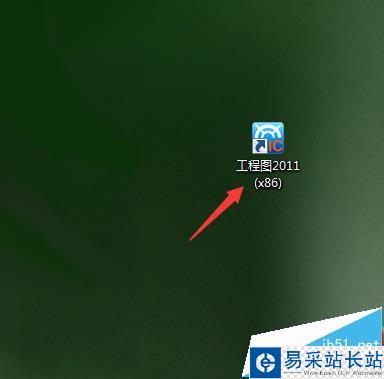

1、双击运行程序，打开CAXA文件；

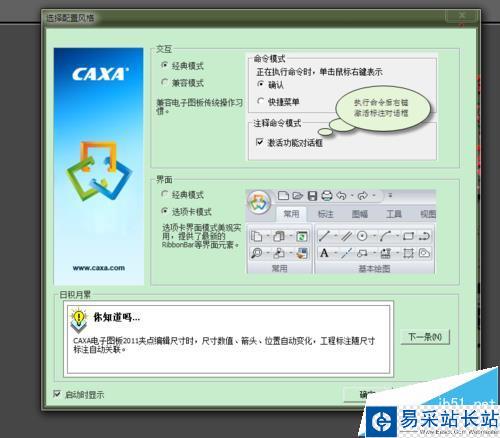

2、在探出对话框按确认键；

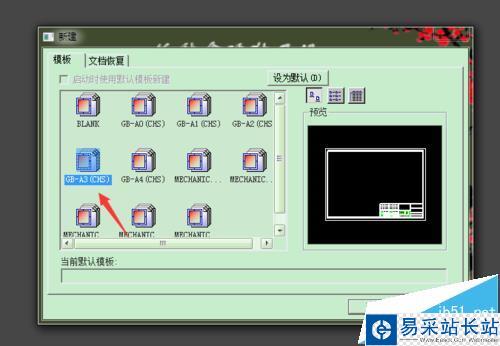

3、建立一个A3图框；

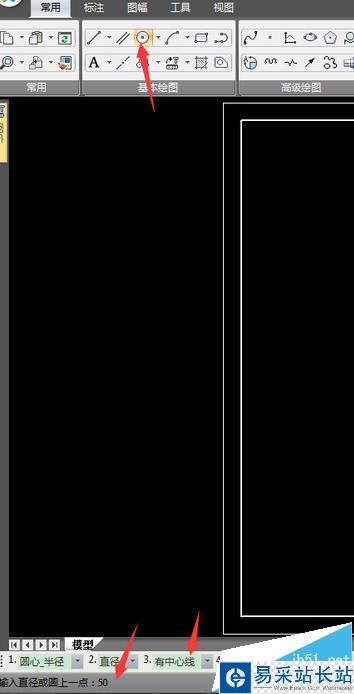

4、绘制一个直径50的圆；

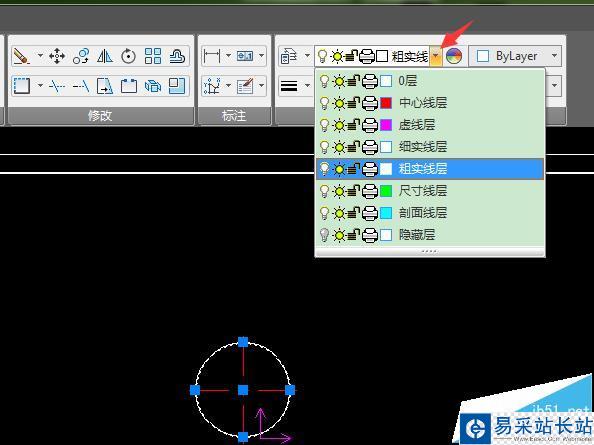

5、点击图层，可以使用原始图层的默认线条；

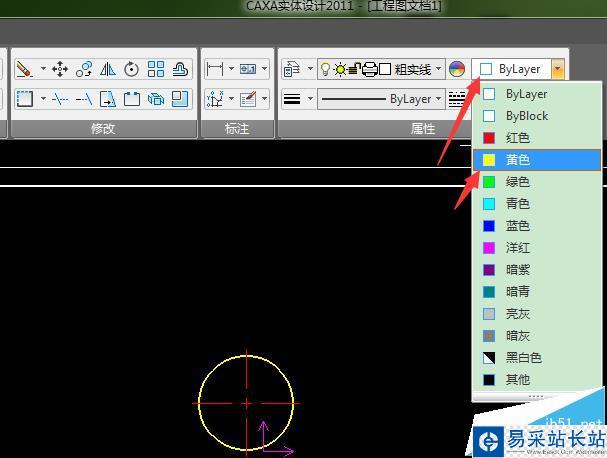

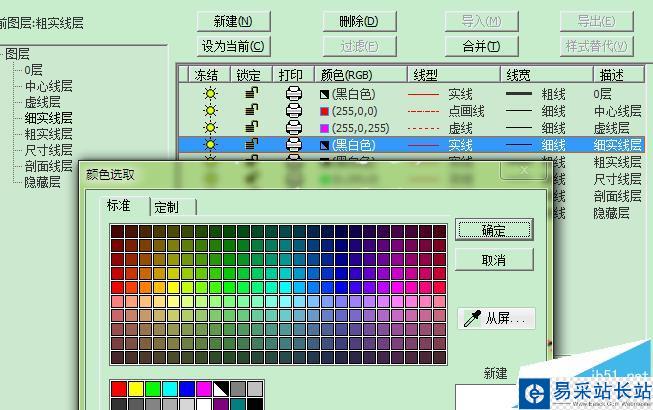

6、点击颜色可以修改图层中线条的颜色；

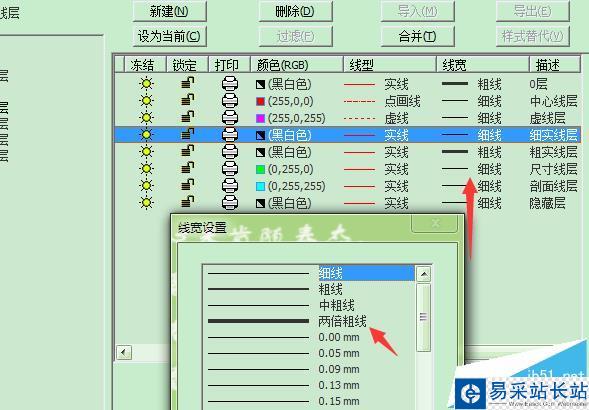

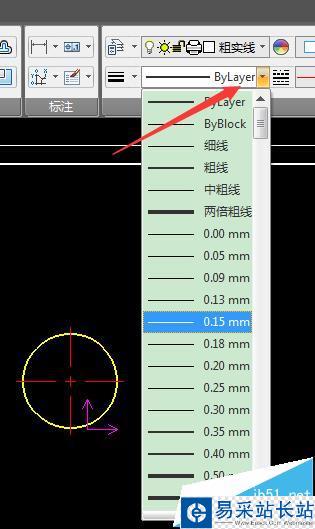

7、点击线宽可以修改图层中的线宽；

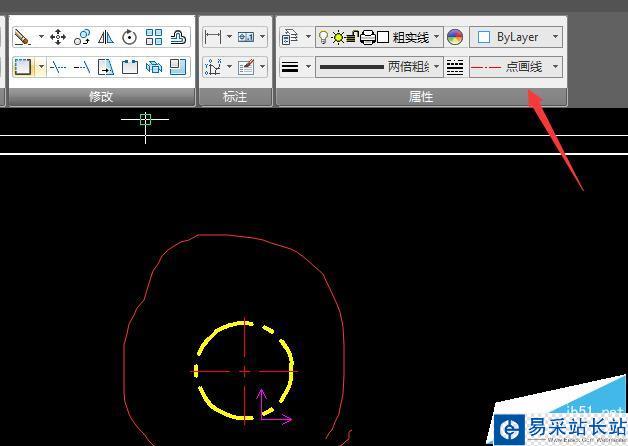

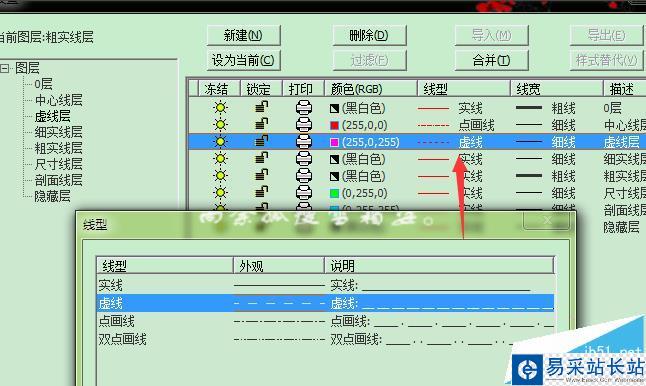

8、点击线型可以修改图层中的线型；

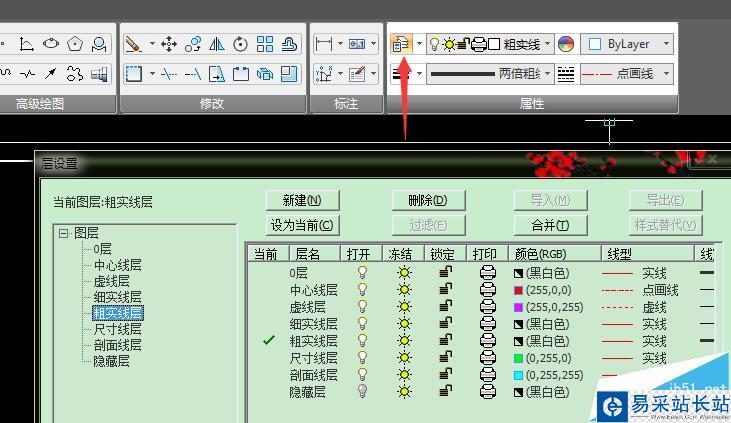

9、当然也可以图层左边的小三角进行图层的各种操作；包括颜色线型，线宽等等

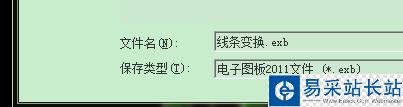

10、修改满足要求后，保存图纸。

注意事项：

注意箭头处

注意图层中线条改变之后，更换图层线条就随之变化
