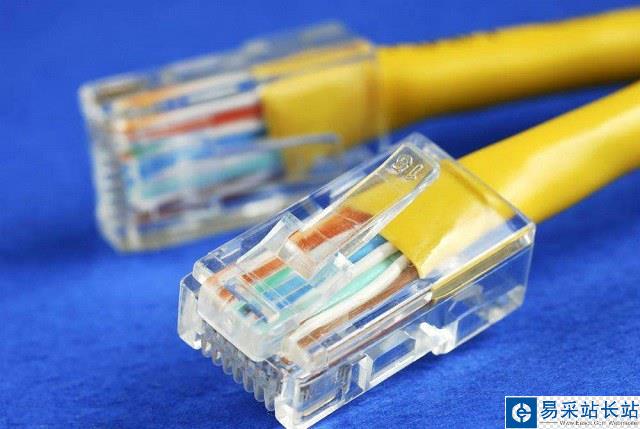

一分钟学会网线怎么接 网线水晶头接法图文详解

关于网线水晶头的制作，这个对会制作的朋友非常简单，但对于接触不多的朋友制作起来就比较吃力，网线水晶头用的时间长了，也容易损坏，会自己接线还是很省事的。刚开始时候总会担心线头接错，今天就来与大家一起说说网线水晶头接法图解，简单，一看就会。

步骤一：工具准备

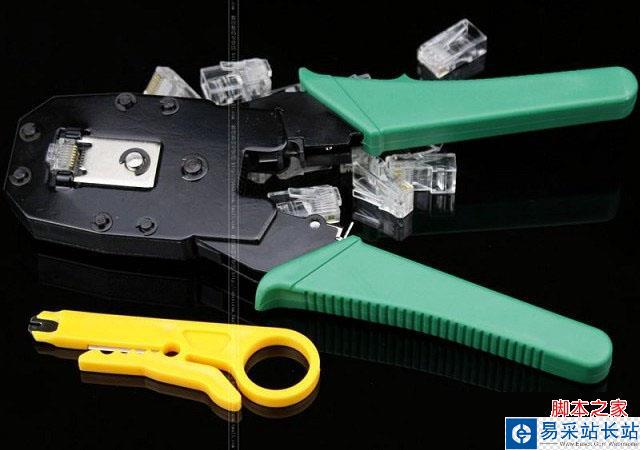

1、具有8P槽的压线钳一个。

2、五类网线，也就是现在最常用的网线若干米。

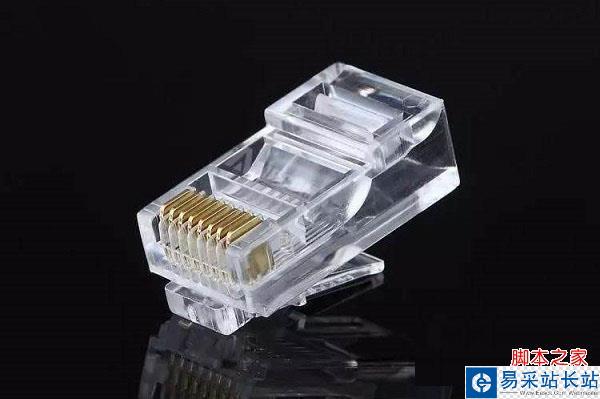

3、RJ-45插头，也就是所谓的水晶头若干。

PS：理论上水晶头只需要2个，以防万一，多备一些。

步骤二：了解网线标准线序

标准568A：1绿白，2绿，3橙白，4蓝，5蓝白，6橙，7棕白，8棕

标准586B：1橙白，2橙，3绿白，4蓝，5蓝白，6绿，7棕白，8棕

上网只用到1 2 3 6 1.2下传3.6上传，电话用4.5 7.8是做为电源用，有些设备要，国际标准。

TIA/EIA-568B:1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕 TIA/EIA-568A:1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕

步骤三：直通线和交叉线接法。

直通线：两头都是568B标准。用于连接：

PC(电脑)—————————— HUB(集线器)

PC(电脑)—————————— SWITCH(交换机)

PC(电脑)—————————— ROUTER(路由器)

HUB(集线器)———————— HUB(集线器)的级连口

SWITCH(交换机)—————— HUB(集线器)的级连口

SWITCH(交换机)—————— SWITCH(交换机)级连口

SWITCH(交换机)—————— ROUTER(路由器)

交叉线：一头是568A，另一头是568B。用来连接

PC(电脑)——————————PC(电脑)

HUB(集线器)————————HUB(集线器)

SWITCH(交换机)——————SWITCH(交换机)

ROUTER(路由器)——————ROUTER(路由器)

补充一下，配置网络设备要用反转线。

简单的说!直通线就是两端线序相同的线，用于不同设备之间互连，交叉线就是两端线序不同的线，用于同种设备之间互连。
