UG怎么创建刀库和加工模板?

从事模具设计编程加工的白领们,经常都会反反复复的编写刀具和设计参数,给工作带长时间的效率低,下面我们可以通过事先设置好刀库和设计参数模板,就不用每次都要设计了,可以大大提高工作效率.

1、首先打开已经编写完成的工件加工编程界面:

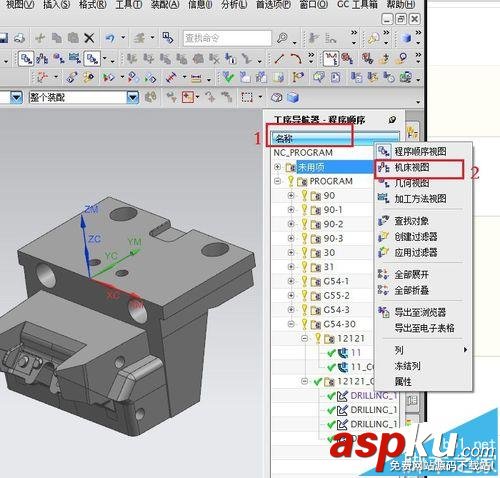

2、点右侧名称空白处右键选择机床视图:

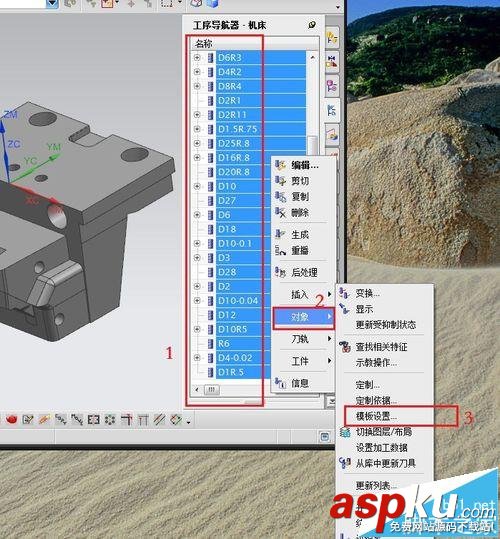

3、设置好机床视图后,在空白处全选已经设置好的刀具,然后点右键对象-模板设置:

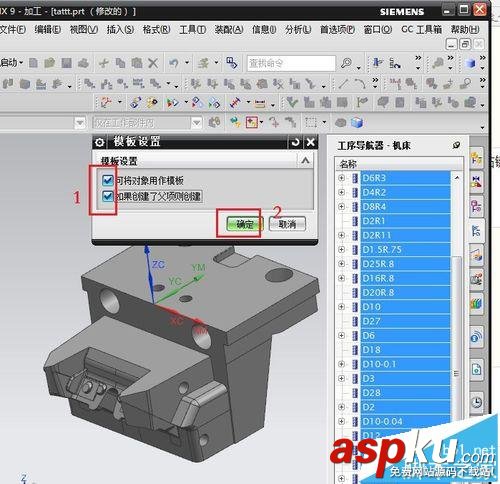

4、打开模板设置后,把所有的小勾都打上,然后确定即可:

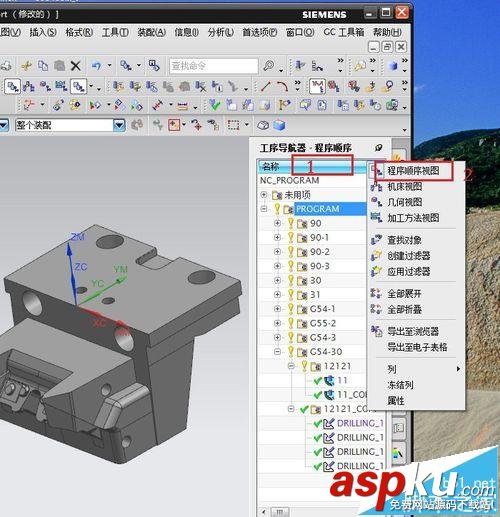

5、然后再点名称空白处右键设置为程序顺序视图:

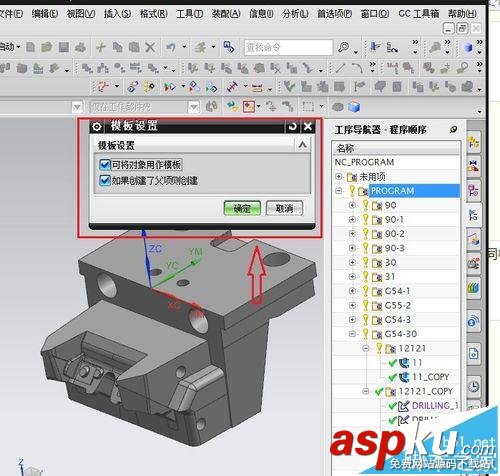

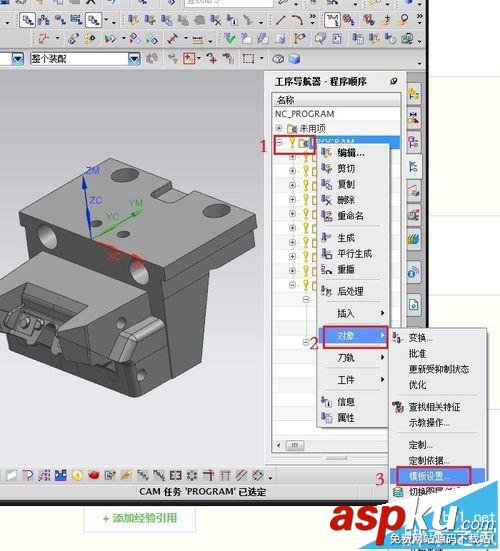

6、选择所有已经编写好的程序参数,然后点右键对象-模板设置,同样把所有小勾打上,然后确定即可

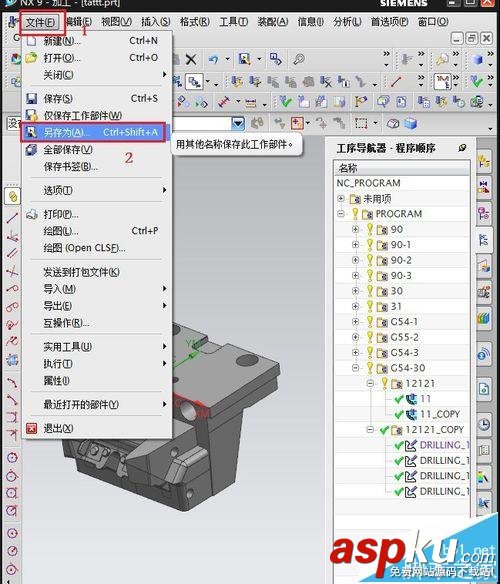

7、最后点文件菜单栏的另存为,保存为PRT文件即可,下次如果编写新的程序时,就可以直接选择这个PRT文件,就可以选择使用已经设置好的刀库和模板了.
