Axure RP Pro 7.0怎么制作Tab标签效果?

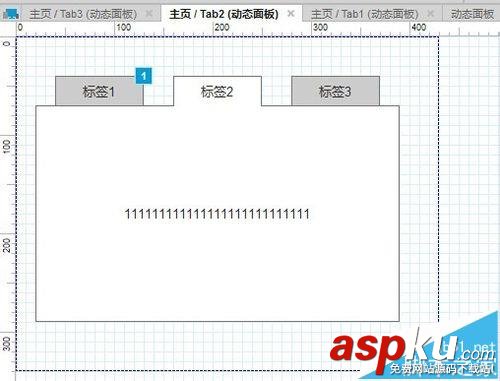

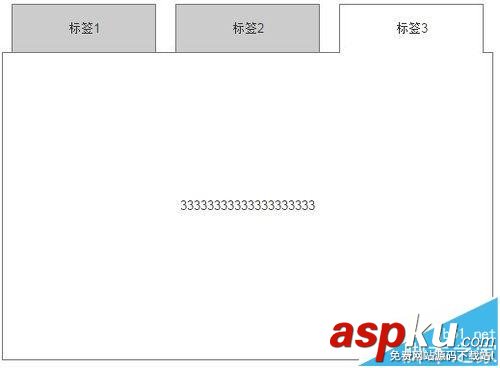

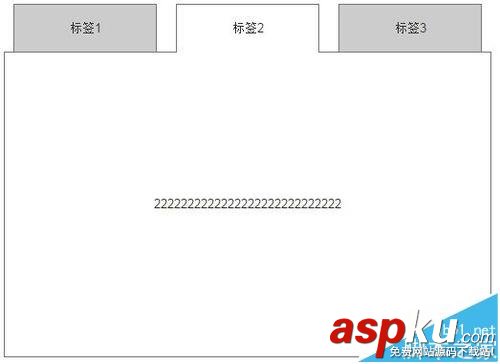

Axure RP Pro 能帮助网站需求设计者，快捷而简便的创建基于网站构架图的带注释页面示意图、操作流程图、以及交互设计，并可自动生成用于演示的网页文件和规格文件，从而可以将产品人员的想法快速准确的传递给开发人员。本文将分步向大家介绍如何使用 Axure RP Pro 7.0创建Tab标签效果。最终效果如下所示：

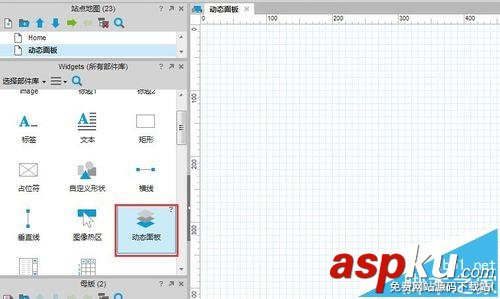

1、向页面内添加一个动态面板，如图：

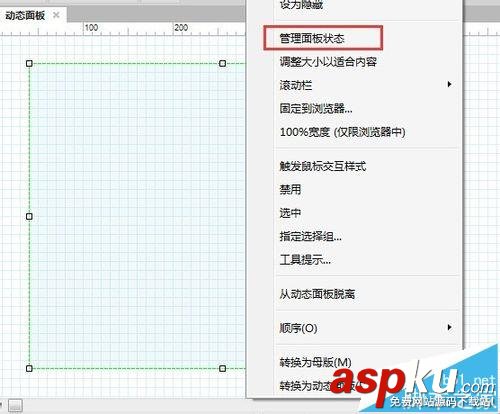

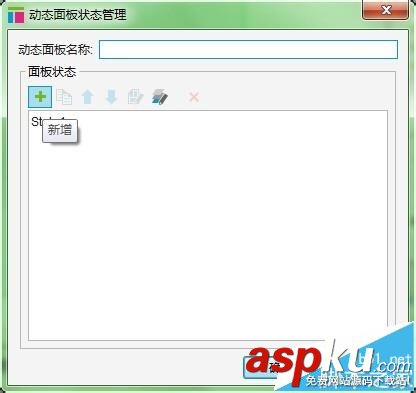

2、右键单击动态面板 - 管理面板状态 - 管理面板状态管理，给面板命名为主页，并定义三种状态，Tab1，如图：

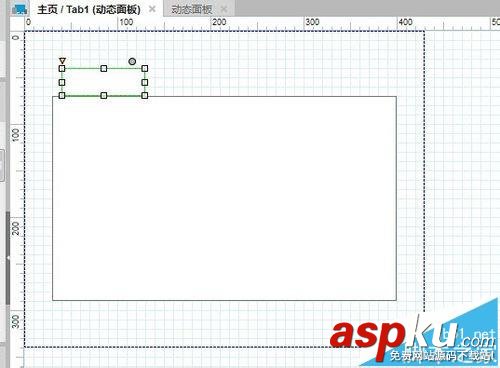

3、部件管理 - 主页 - Tab1，右键“编辑”，在Tab1中添加两个矩形，如图:

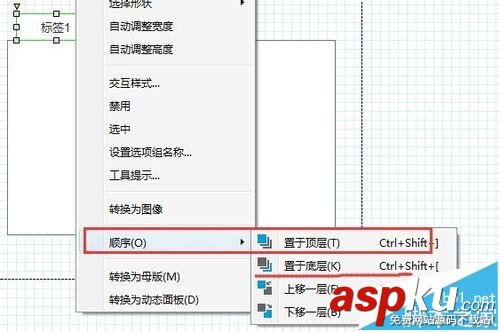

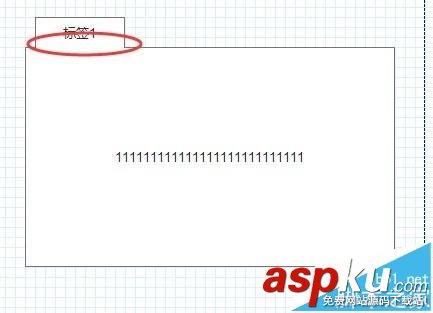

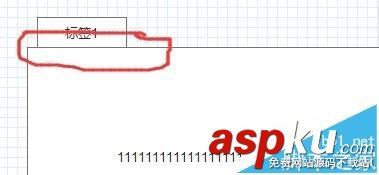

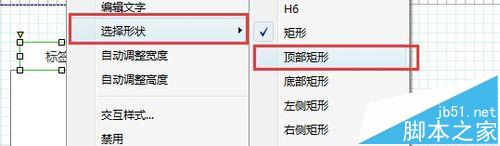

4、调节矩形大小，使得小的矩形和大矩形在一起的部分重合，再右键“标签1” - 顺序 - 置于顶层，设置小矩形置顶，大矩形置底；右键“标签1”- 选择形状 - 顶部矩形，如图：

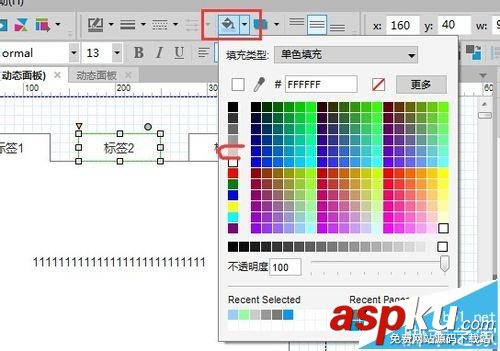

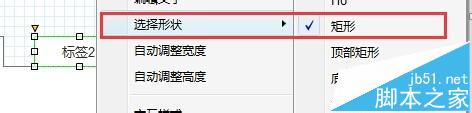

5、添加多个标签，复制“标签1”，重命名“标签2”，“标签3”，右键“标签2”- 选择形状 - 矩形，选中“标签2”填充颜色；“标签3”同样，如图：

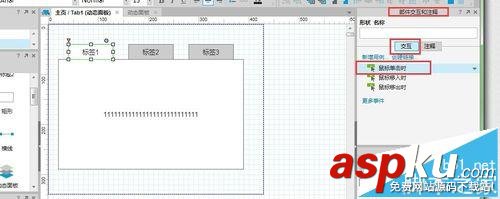

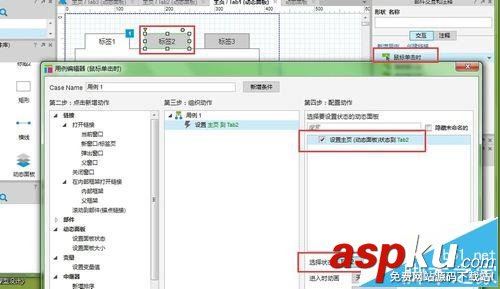

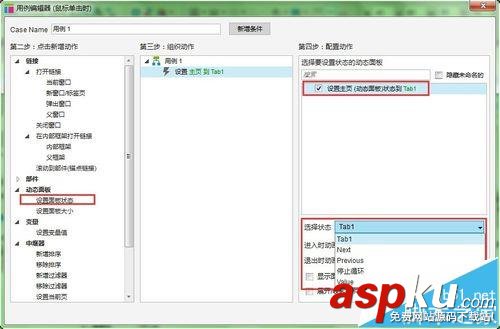

6、添加交互动作，此处以添加单击为例，选中“标签1”，在“部件交互和注释”- “交互” - 双击 “鼠标单击时”弹出窗口，在“动态面板”- 单击“设置面板状态”，在“第四部：配置动作”中勾选“主页（动态面板）”，如需调整标签在“选择状态”中选择，此处我没有添加多个标签，下一步详细讲解，如图：

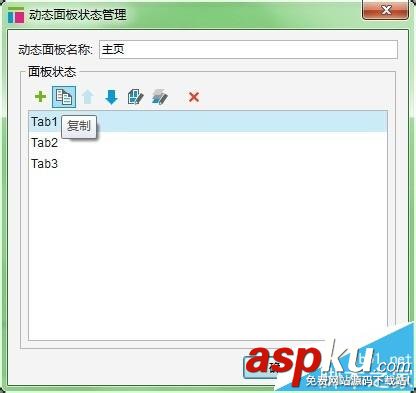

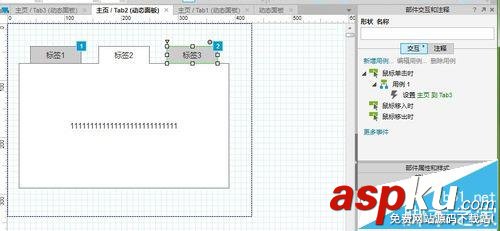

7、类似步骤2，在动态面板编辑界面，右键单击动态面板 - 管理面板状态 - 管理面板状态管理，单击选中“Tab1”，点击复制，然后重命名“Tab2”、“Tab3”；重复步骤4和步骤5，修改“标签2”，“标签3”，如图：

8、重复步骤6，首先在状态“Tab1”中，给“标签2”，“标签3”也添加动作。重复此步骤在装“Tab2”、“Tab3”中，也给“标签2”，“标签3”也添加动作，在这里要提一下，接的修改“标签1”的动作状态调整到“Tab1”，到这一步就完成了。
