UG草图动画尺寸功能怎么使用?

UG NX软件中有一个动画尺寸很多人都没有用过，这里介绍一下它在草图中的使用方法和特点。

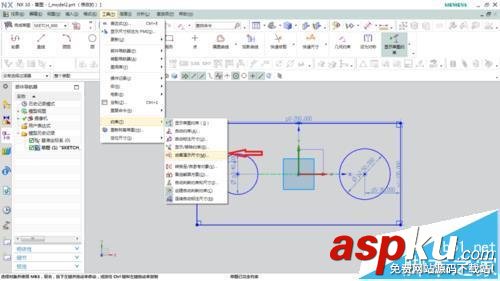

1、首先随意绘制一个草图，选择菜单栏/工具/约束/动画演示尺寸，如图所示

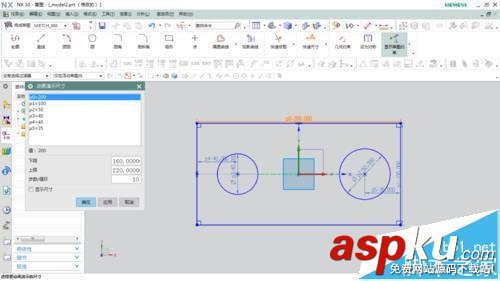

2、选择长方形长度尺寸，设置最小尺寸和最大尺寸值，设置运动步数，点击应用，草图开始做动画演示。

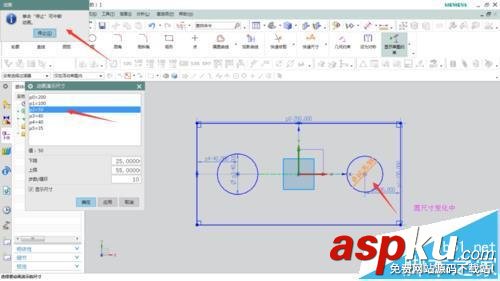

3、再选择圆尺寸，设置最小尺寸和最大尺寸，设置运动步数，完成确认图形开始变化。

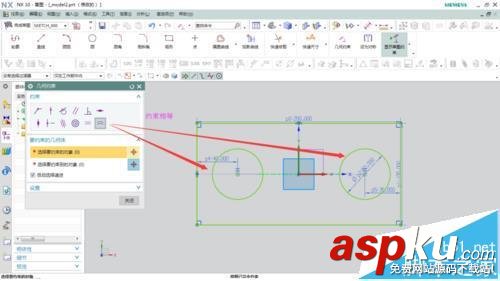

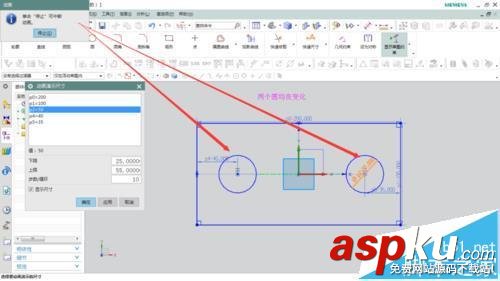

4、退出动画，约束两个圆两等，重新进行动画演示，选择圆直径尺寸，开始应用，两个圆开始同时作放大缩小的形状变化。

注意事项：

动画演示尺寸是针对尺寸变化，不是针对某个特征变化，如果两个尺寸约束相等，它们会同时变化。
