UG怎么将坐标原点与长方体底面中心重合?

在UG NX中的能够直接使用长方体、圆柱体、球体等实体特征，也就是说我们可以省去草图、拉伸或旋转等这些操作，而在长方体命令中一直默认的原点是角点，这里介绍怎样简单的将坐标原点与长方体底面中心重合的技巧。

1、先新建一个模型文件，进入建模模块，点击插入/设计特征/长方体，也可以使用指定的快捷键来调用。

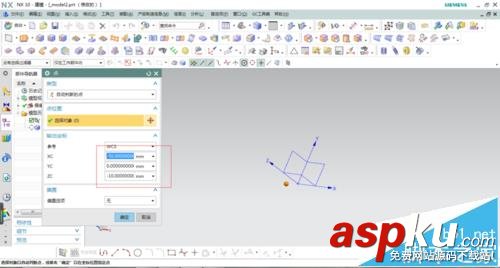

2、在长方体命令对话框中选择原点和边长，如图所示，指定长度、宽度和高度。

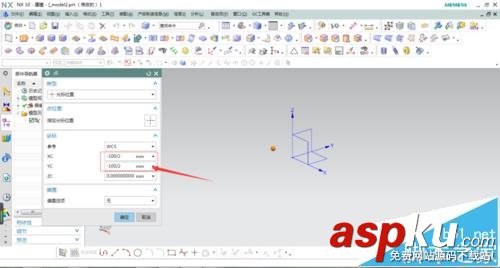

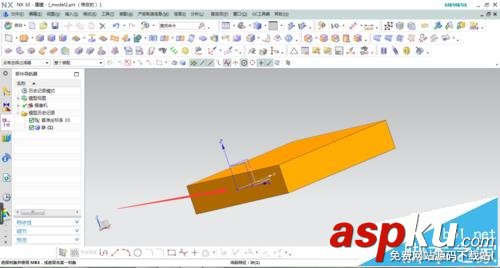

3、接着选择长方体的原点放置位置，X的坐标值输入负的长度除以2，Y的坐标值输入负的宽度除以2，Z轴坐标为0。点击确定。最后生成的长方体底面中心刚好和坐标原点重合。如图所示

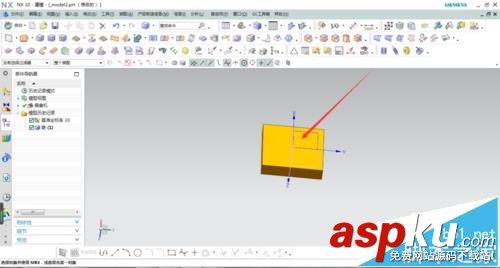

4、上面方法是使用长方体的底面中心与X、Y平面中心重合，如果希望模型沿Y轴延伸，底面与X、Z平面重合而且刚好对齐坐标原点又该怎样设置？可以在长方体原点放置位置，X的坐标值输入负的长度除以2，Y的坐标值为0，Z轴坐标输入负的高度度除以2，这样就生成图中的位置模型。这样就方便了我们在设计中对模型进行修整移位。

注意事项：

注意在没有输入长方体原点放置坐标时，默认的基准平面是X、Y、Z坐标为长、宽、高正向尺寸
