几何画板怎么使用度量直线方程绘制函数图像?

几何画板不仅仅可以用来绘制几何图形，我们还常常利用方程表达式来绘制函数图象，事实上也可以利用几何画板得到方程的表达式。下面就以直线为例，介绍利用几何画板得到直线方程的方法。

1、下载安装几何画板5.06正式版

2、选择“绘图”——“定义坐标系”，将将网格隐藏。利用点工具和线段工具在绘图区域绘制出一个任意三角形ABC。

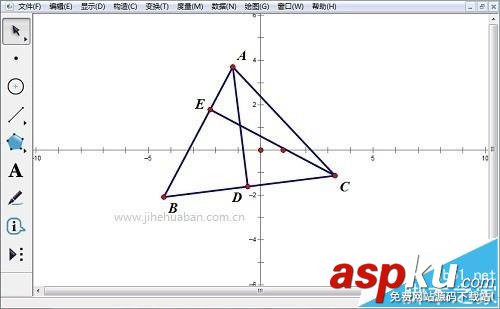

3、选中点A和线段BC，单击“构造”——“垂线”菜单命令，绘制出线段BC的垂线，垂足为D。选中垂线，按下“Crtl+H”将垂线隐藏，利用线段工具构造线段AD。同样的方法构造线AB的高CE。

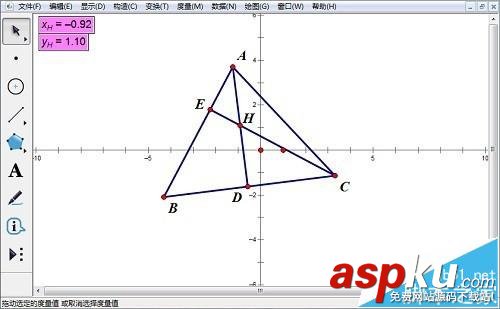

4、线段AD与CE的交点为H。选中点H，选择“度量”——“横坐标”度量出H点的横坐标，同样的方法度量出H点的纵坐标。

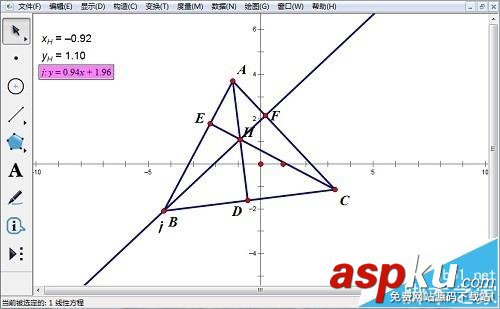

5、选中点B和线段AC，单击“构造”——“垂线”菜单命令，绘制出线段AC过点B的垂线，垂足为F。选中直线BF，选择“度量”——“方程”，绘图区中显示直线BF的方程式。

注意事项：

方程表达式出来后，还可以对点进行验证，将H点的横坐标带入到方程中计算得到纵坐标会发现计算值与度量值是一致的。
