UG怎么绘制键槽腔体孔加强筋?

2024-07-16 16:58:11
字体:
来源:转载
供稿:网友

用UG画 键槽 腔体 孔加强筋

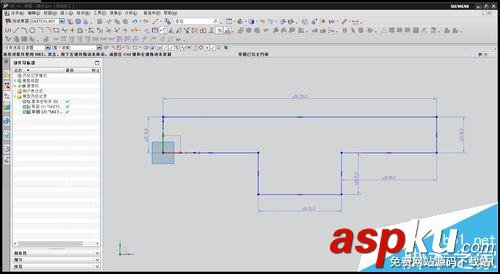

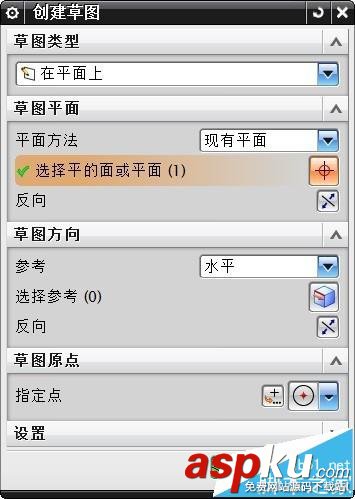

1、创建草图

ug,键槽

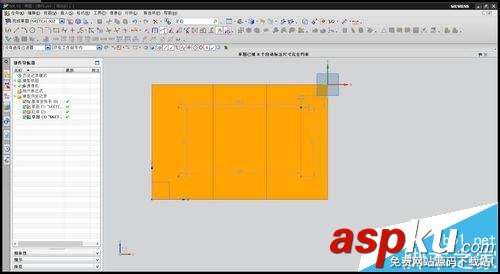

2、选择拉伸之后绘制拉伸的平面

ug,键槽

ug,键槽

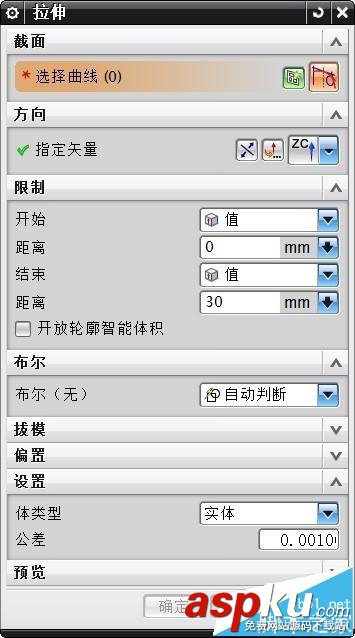

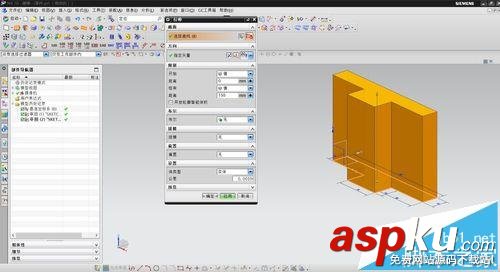

3、进行拉伸

ug,键槽

4、创建沉孔特征,在特征面板选择孔,类型选择常规孔,绘画出四个孔的中心位置

ug,键槽

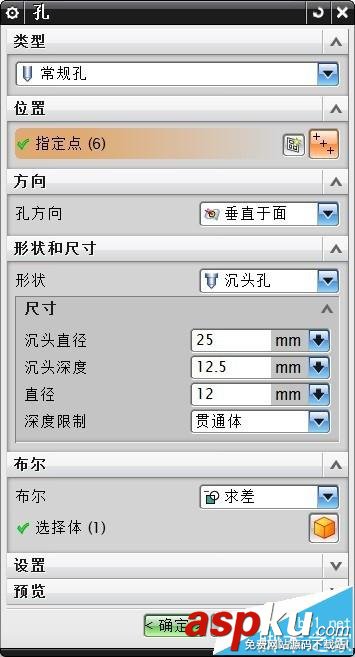

5、之后完成草图,设置孔参数

ug,键槽

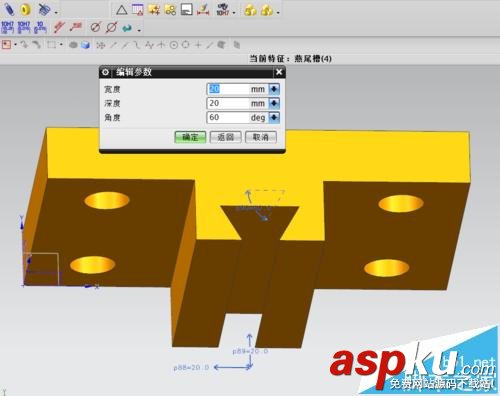

6、创建燕尾槽插入 –设计特征—键槽,选择燕尾槽,点击贯通。之后选择实体面实体面的长边,选择贯通的起止两个面,之后确定了键槽的位置,定位选择垂直,之后选择一开始选择的实体面的边,距离为35mm,完成创建槽

ug,键槽

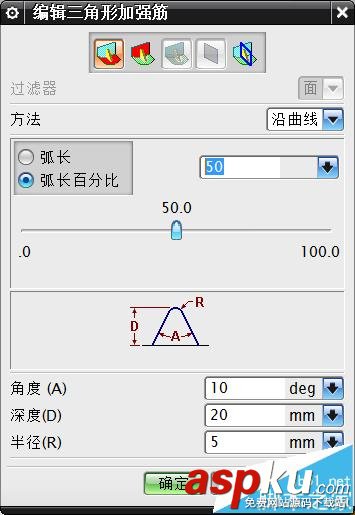

7、创建三角形加强筋,打开三角形加强筋的面板,分别在上面选择第一组,第二组。之后更改修改选项,同样的方法在另一侧创建三角形加强筋

ug,键槽

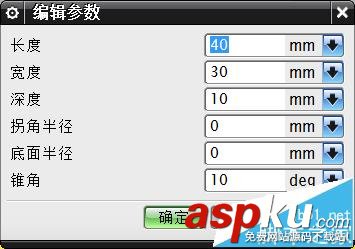

8、创建矩形腔体,插入---设计特征—腔体,之后选择矩形腔体。选择面,以侧面为水平参考,按如下参数设置  定位 19mm  75mm  之后完成

ug,键槽
