Axure RP Pro 7.0怎么制作图片轮播按钮控制效果?

当下几乎所有大小网站都有轮播图展示功能，你还可以用鼠标点击轮播图上的按钮来切换图片；当你需要制作带按钮控制的轮播图效果时，往往会上网搜索制作方法，但很难找到详细步骤说明和演示，本人也经历过欲找教程但屡次无果的痛苦，因此在这里跟大家详细描述每个实现步骤，力求让每位小白无须动脑袋、无条件看完就会。

1、新建轮播区域：

从元件库（也称为部件库）中拖"动态面板"元件到编辑区，设宽度为500px，高度为200px，如下图：

2、添加面板状态：

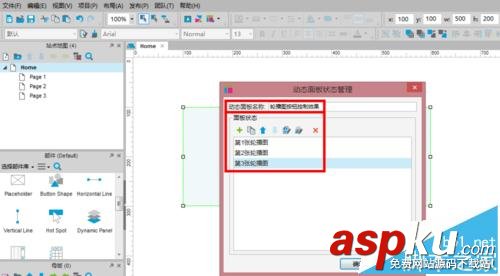

鼠标右键点击“动态面板”，在弹出菜单中选择“管理面板状态”，给动态面板命名，并添加3个面板状态，分别为“第1张轮播图”、“第2张轮播图”、“第3张轮播图”，如下图：

3、编辑轮播面板：

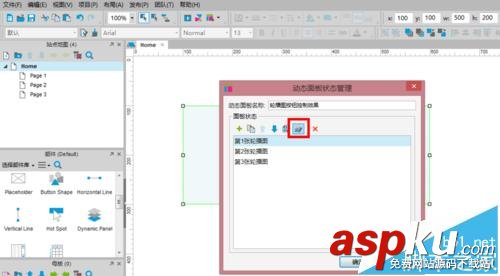

在“动态面板状态管理”弹出框中，点击按钮编辑新添加的3张状态面板（按钮见附图，红框已标出），如下图：

4、添加轮播图片：

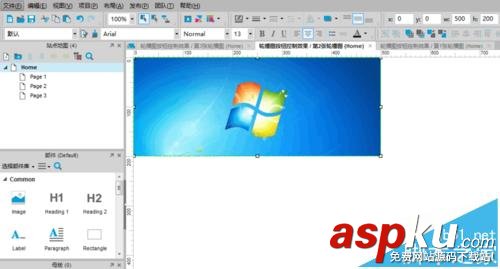

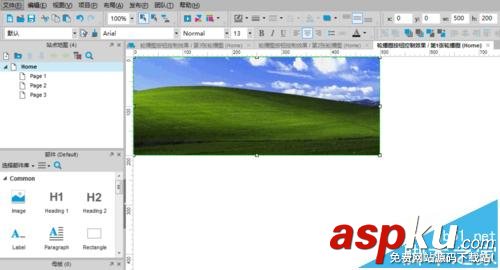

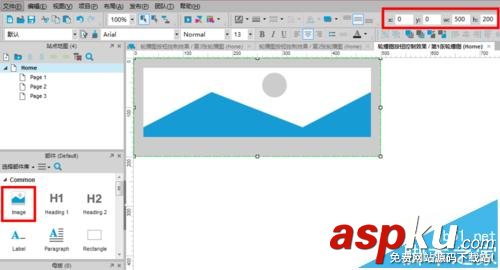

在“第1张轮播图”的标签页里开始编辑，首先元件库（也称为部件库）里将“图片”元件拖至编辑窗口内，并将位置和大小设置为0，将宽度和高度分别设置为500px、200px；鼠标双击已设置好的“图片”元件，会弹出对话框让你从电脑中选择图片，从而完成添加第1张轮播图；

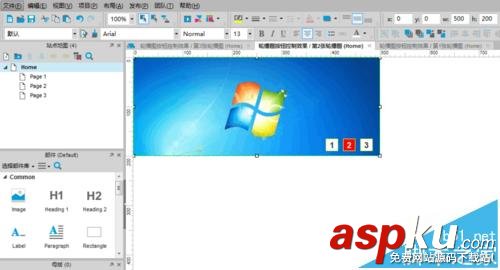

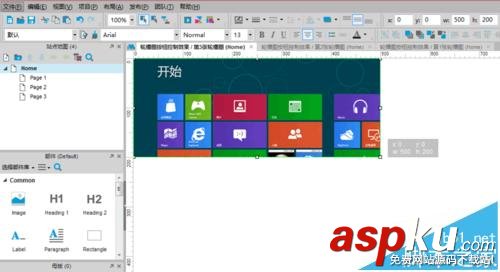

依次在“第2、3张轮播图”标签页编辑中采用相同的操作，依次拖入“图片”元件并完成相同参数设置，依次添加完第2张轮播图，第3张轮播图。教程中采用的轮播图分别为：windows XP、Windows 7、Windows8的经典桌面图片；如处图所示：

5、添加控制按钮：

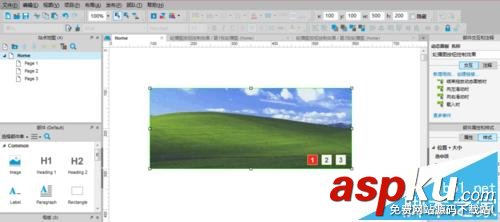

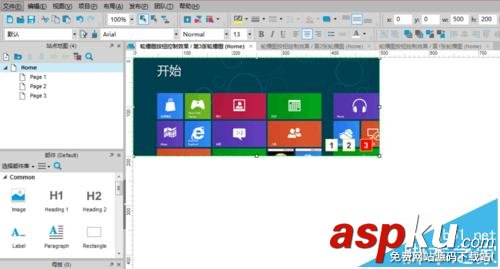

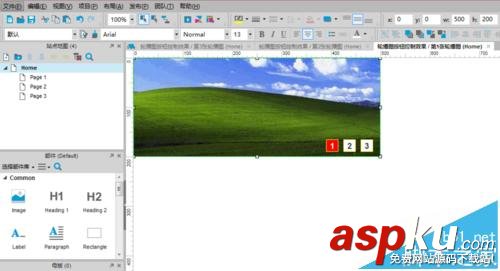

在“第1张轮播图”的标签页里开始添加控制按钮（从元件库中拖3个“矩形”元件制作成按钮即可），并对当前轮播图按钮进行突出显示；添加成功后，依次在第2、3张轮播图标签页编辑操作；如下图所示：

6、设置轮播效果：

这一步是核心的步骤，请你按以下图文描述一步步操作；

1）鼠标双击站点地图根目录（即图中home页面），会打开home页编辑窗口；

2）鼠标点选“动态面板”区域，在Axure软件界面右边“部件交互与注释”窗口，点击“载入时”会弹出名为“用例编辑器”的对话窗口；

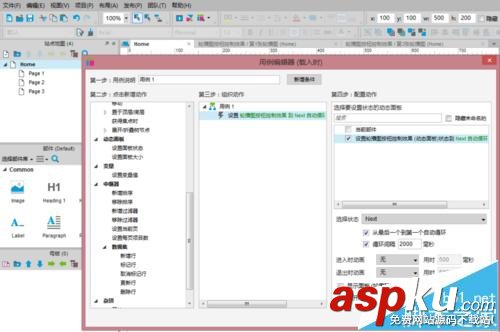

3）鼠标单点“设置面板状态”，在“配置动作”操作界面，选择状态为"Next"，勾选“从最后一个到第一个循环”，勾选循环间隔状态，并将间隔时间设置为2000毫秒；并点击确保保存；如下图所示：

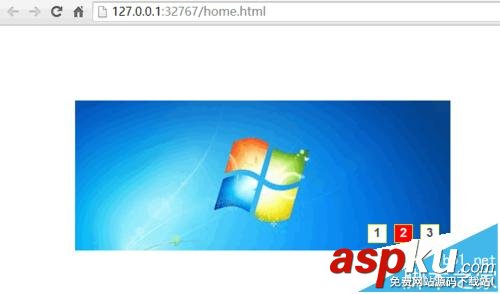

回到home页面编辑窗口后，你在菜单栏中，依次点击“发布”、“预览”，就会在浏览器中看到你设置的轮播图片，每2000毫秒循环轮播到下一张图片；

7、设置按钮控制效果：

实现轮播图片效果后，让我们再接再厉将按钮控制效果也加上，操作步骤如下：

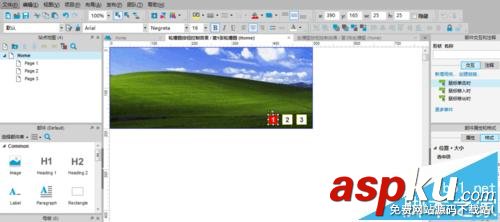

1）在“第1张轮播图”的标签页里开始编辑，鼠标点击“按钮1”，在“部件交互与注释”窗口，鼠标双击“鼠标单击时”状态选项，会弹出名为“用例编辑器”的对话框；

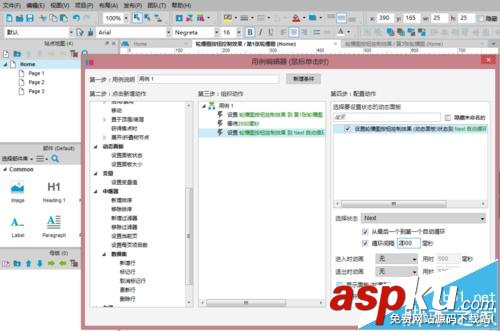

2）在“点击新增动作”区域鼠标单点“设置面板状态”，在“配置动作”操作界面，选择状态为我们此前命名的"第1张轮播图"；

3）在“点击新增动作”区域鼠标单点“等待”，在“配置动作”操作界面，将等待时间设为2000毫秒；

4）在“点击新增动作”区域鼠标单点“设置面板状态”，在“配置动作”操作界面，选择状态为"Next"，勾选“从最后一个到第一个循环”，勾选循环间隔状态，并将间隔时间设置为2000毫秒；并点击确保保存；

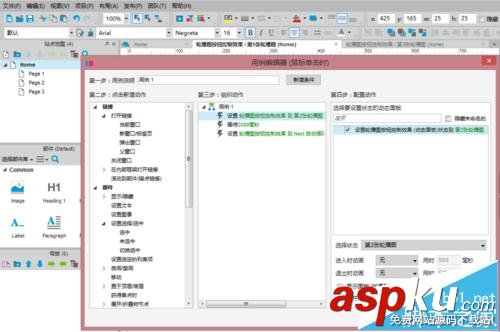

就此，你完成了在“第1张轮播图”标签页第1个按钮的操作设置，然后以同样的方法针对第2、3个按钮进行类似设置，有一点不同时，在2、3按钮的“配置动作”设置中，选择状态分别为对应的"第2张轮播图"、"第3张轮播图"；

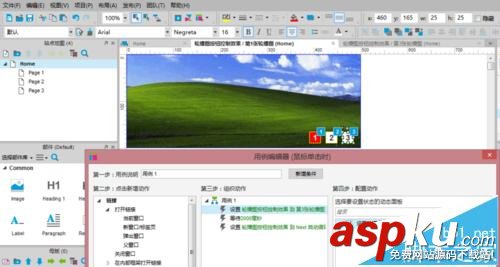

完成上述操作后，再分别打开“第2、3张轮播图”标签页对其中的3个按钮分别进行相同的操作设置；如下图所示：

注意事项：

1、教程中动态面板区域的尺寸为：500px*200px。

2、教程中准备的轮播图片尺寸为：500px*200px。

3、点击按钮时图片会自动跳到对应页面，在2000毫秒后，会继续循环轮播下去。
