UG画图软件出现CFI错误不能保存该怎么办？

在使用UG软件绘图的过程中，时而会发生绘制的图档不能保存的情况；当遇到这种情况的时候，如果处理不好，就要从保存不了的那一步重新来设计了，在本经验中，给大伙讲解下我在遇到UG绘制的图档不能保存时的解决方法。

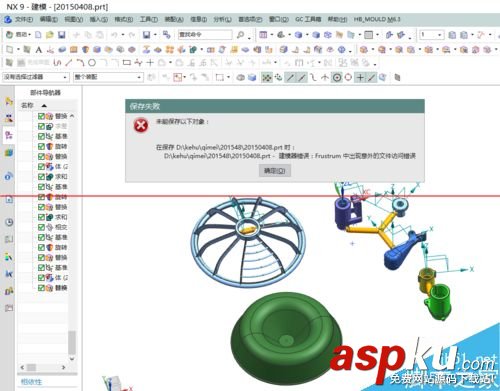

1、在使用UG9.0进行模具设计的时候，在为模具设计完潜进胶口之后，在执行保存时，却出现：建模器错误：Frustrum中出现意外的文件访问错误；如图1所示：

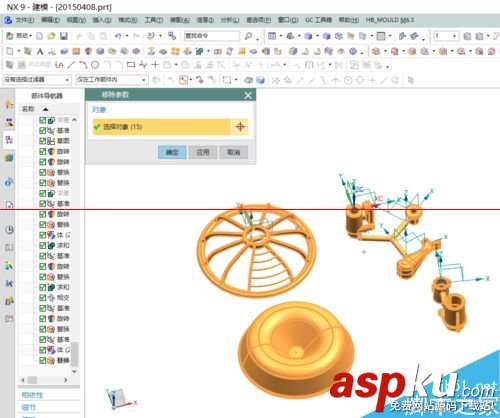

2、当发生建模器错误后，我使用了移除参数命令，先去除以往画图时的操作步骤；如图2所示：

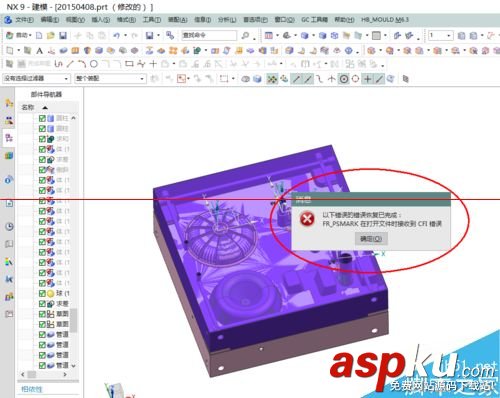

3、当为零件执行了去参数后，再次点保存，却出现了提示：已下错误的错误已恢复完成：FR_PSMARK在打开文件时接收到CFI错误；如图3所示：

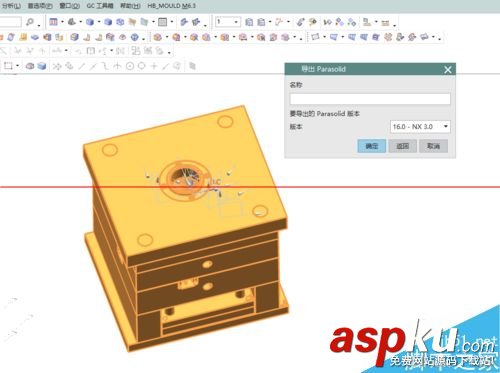

4、到此如果想用常规的方法来保存此图档是不可能了！只能把当前的图形通过导出的形式来保存了！执行文件－导出－X_T格式（也可以是STP，x-t与STP是两种常用的实体导出格式。）如图4所示：

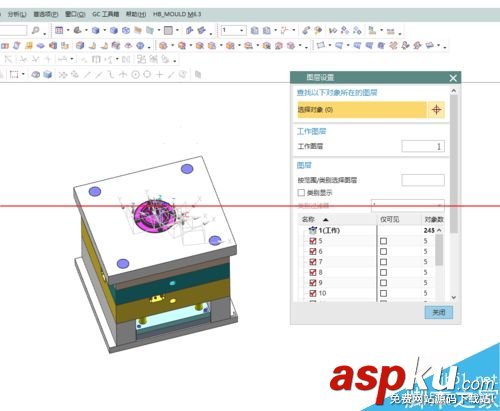

5、打开所有的图层，把之前隐藏的图档全部显示出来，然后选中所有的零件，为其执行导出操作；如图5所示：

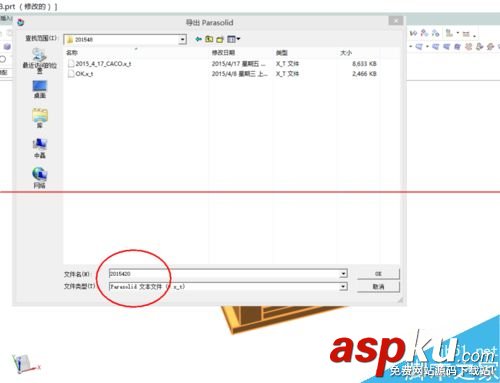

6、为导出的文件选择文件路径并指定一个文件名；（导出路径与文件名一定要请清楚，否则会出现导出后找不到图档的现象）；如图6所示：

总结：当遇到不能保存的图档时，先不要郁闷，因为生气也于事无补，之所以会出现不能保存的情况，往往是因为设计者在绘图的过程中操作不当和电脑本身的配置有关系！在遇到问题后，找到解决方法就好了。
