APU平台 A55/A75/A85区别是什么？

2022-04-16 19:19:37

字体：大中小

来源：转载

供稿：网友

A55/A75 为Socket FM1
A85 为Socket FM2

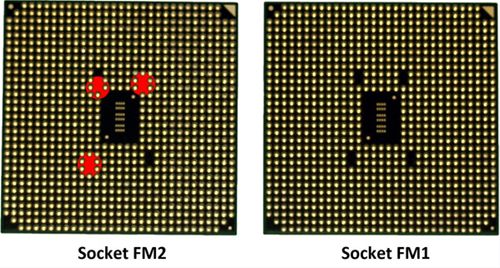

AMD公司的规划，Trinity APU所御用的主板芯片组是FM2接口的A85，FM2接口可以向下兼容Llano——也就是第一代APU产品，但FM1接口并不支持Trinity。接口的改变主要在于针脚数量，FM2接口将有904针，而FM1接口有905针。

基于A85芯片的主板处理器接口改为新的Socket FM2，用于配合第二代APU（代号：Trinity ），无法兼容第一代APU产品。而A75/A55芯片组会继续留任，但处理器接口升级为FM2。从芯片组命名上看A85的定位比A75/A55要高。

不同于A75芯片主板的FM1接口，A85主板采用了全新的FM2接口。也就是说，两代APU平台的处理器并不通用，当然，A85也无法向下兼容FM1接口的APU处理器。

　AMD的A75已经原生支持USB 3.0和SATA3.0，定位更高的A85自然会提供这两种接口的支持，有消息称A85芯片组原生支持多达8个SATA 3.0和4个USB3.0接口；内存方面，这款A85主板最高可以支持DDR3 2400双通道模式。值得注意的是，第二代APU集成了DDR3-1866内存控制器。

A85相对于A75/A55系列一些细节上的改变，最明显的不同莫过于原生提供了HDMI、DP、VGA等多种视频接口，因为第二代APU已经支持多屏幕输出。另外这款主板配备了10相供电，我们不禁猜想二代APU是否拥有更加强悍的超频能力.

因此对于主板厂商来说，一方面将推出新一代FM2接口的A85主板；另一方面，也会推出很多基于FM2的A75主板，这样消费者即便购买第一代APU产品和A75主板，未来的升级也会更加方便,用户不必担心。
