主板故障Debug诊断卡的使用技巧

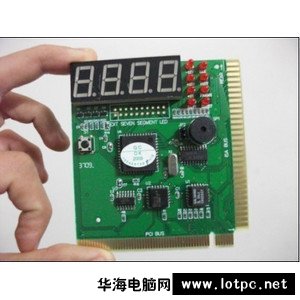

　　主板Debug卡也称主板故障诊断卡，在一些电脑售后是非常常见的。它上面有两个16进制指示灯，能方便直观地显示出自检信息，在电脑“点不亮”时能非常方便的判断出是哪部分出了问题。


诊断卡就是Debug卡


　　Debug卡使用范围只限于点不亮，当按下“开关”时开始进行POST，依次CPU、主板、内存、显卡，一切通过后将输出显示信号，将自检结果输出到显示器上。为了保证结果的准确性，一般只进行“最小系统法”进行检测，也就是只连电源、主板、CPU、内存条、显卡这几样基本东西，其它扩展卡及外设一率不连接。用导体短路“Power On”跳线，即可观察代码的输出。

　　一般来说，刚开机从代码00跳到FF，也就是自检全部通过，跳到FF开始引导系统。但开机Debug卡一直显示FF或是一直显示其它代码这时候有两种可能：一是PCI槽不输出代码，则换个插槽。另一种可能就是主板或是CPU没有工作，这时重点检查CPU是否装好或是换块CPU试试。

　　当然不同的Debug卡输出的代码不完全一样，但都大同小异。但值得注意的是Debug输出的代码不一定准确，一般从00跳到FF正常，但也有时从00跳到54也是正常，测主板不喜欢接显示器的朋友可能会觉得“点不亮”，但事实它已经“亮”了。

　　C1故障。一般来说C1是内存条故障，但也有显卡显存不过关引起C1故障的，但很少也有主板报C1故障，因此在疑似某硬件的问题时一定要拿别的硬件进行替换，用替换法进行排除，以防被Debug卡欺骗。

　　在Debug卡前面一切故障都会暴露无遗，经常进行拆卸电脑的朋友应该必备了。当然它不是万能的，要准确地判断出问题所在，还是要靠经验。本文讲的是Debug诊断卡的使用技巧，涉及不懂的代码请到这里查询。
