  技嘉GAMING 三剑客获得了雷电Thunderbolt 3的认证,扩大了技嘉在雷电技术市场的份额,这是英特尔想看到的,尽管市场上雷电依旧高不可及,但代表这最新技术,在各家板商推动下,应该陆续普及开来。

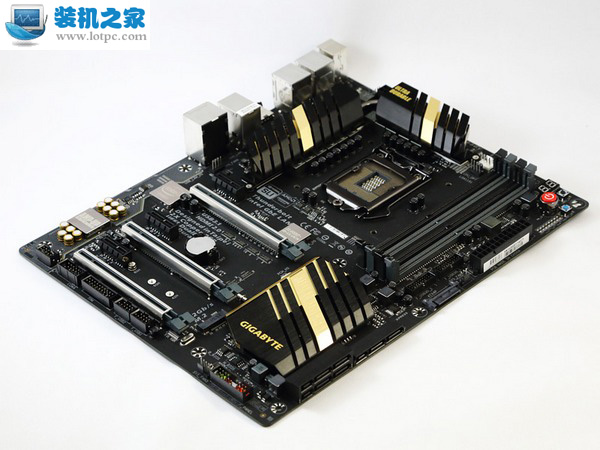

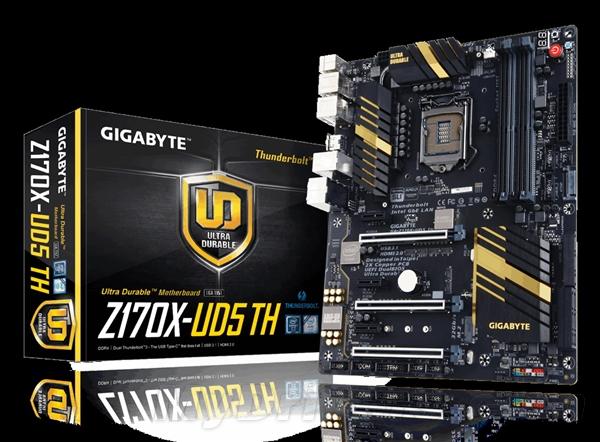

技嘉Z170X-UD5 TH主板

  最早获得雷电3认证的是,今儿我们的主角-技嘉Z170X-UD5 TH。这块板子的定位严格的说有些奇葩,实际用料其实很强悍,但命名却让人找不到方向。Z170X-UD7 TH对于主流游戏高端玩家用其实也有些浪费,武林网认为新款技嘉Z170X-UD5 TH正好合适,配置方案、用料和技术加持也都属于上乘,对付高端玩家也绰绰有余了。

  技嘉Z170X-UD5 TH主板采用Intel的Thunderbolt控制芯片,支持最新的Thunderbolt 3技术,有两组USB Type-C介面,提供各通道最高40 Gb/s 的超高频宽,相较于上一代的Thunderbolt 2技术,技嘉Z170X-UD5 TH主板可提供2倍的频宽。除了大幅提升传输频宽之外,技嘉所采用的Intel Thunderbolt™ 3控制晶片也支持USB 3.1技术,提供更高速传输并向下相容于USB 3.0及USB 2.0等规范,为电脑玩家开创崭新视野;而对DisplayPort 1.2协定的支持,更让Thunderbolt™ 3规范成为重量级玩家不可或缺的技术。

  关于技嘉Z170X-UD5 TH的用料和技术,接下来就交给武林网的小编来给您解析,看看这块板子的技术加持和新特性,希望会喜欢。

超耐久家族雷电输出

技嘉Z170X-UD5 TH超耐久家族雷电输出

  技嘉Z170X-UD5 TH定位属于技嘉超耐久家族,盒子设计相对简洁,只保留一个大大的技嘉UD超耐久新LOGO。为保证拥有最佳的耐久度,每块超耐久家族的主板,出厂都会进行魔鬼压力拷机测试,只为产品到手可以更耐用。另在,UD超耐久家族的板子配色都是黄色系,也许你不会喜欢,但最近几年华硕和华擎以及微星闪电都再用这个配色,我们也慢慢的不反感了。

  盒子的右上角大大的标注了雷电THYNDERBOLT 3的字样,下面也有说明,这个稍后我们再来详解。

技嘉Z170X-UD5 TH主板的详解用料说明

技嘉Z170X-UD5 TH主板的详解用料说明

  这块板子的配色采用经典金黄色,也是几家超耐久家族管用配色,只是这次表面阳极化处理,仔细看还不是那种黄色,金黄色的感觉很抢眼,卖相加分不少。

  主要的用料配置规格上,技嘉Z170X-UD5 TH基于于ATX板型,旁边很低调的黑灰色相间4XDIMM DDR4 3200MHZ+OC超频双通道DDR4,旁边有2XUSB3.0,24PIN ATX供电,手动开机/重启和电压测量点,DEBUGLED纠错显示。最核心的CPU插槽是SKYLAKE LGA1151,可兼容I76700K的skylake-s桌面级。

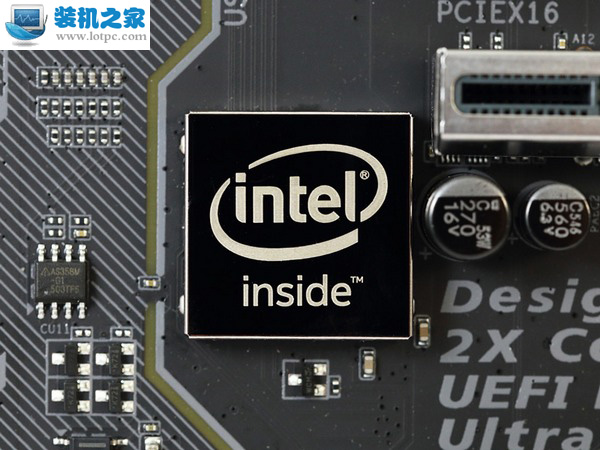

  左侧边缘是音频方案,挤满了专业音频用料,AMP-UP音频EMI防磁罩屏蔽,专业耳机功放放大器,PCB切割降噪处理,保证最少信号干扰。另外我们在旁边看到一个一样有防磁罩的家伙,上面还有英特尔的LOGO,这货是啥?奥,原理是个USB3.1控制器。

技嘉Z170X-UD5 TH主板背面的8层加厚

技嘉Z170X-UD5 TH主板背面的8层加厚

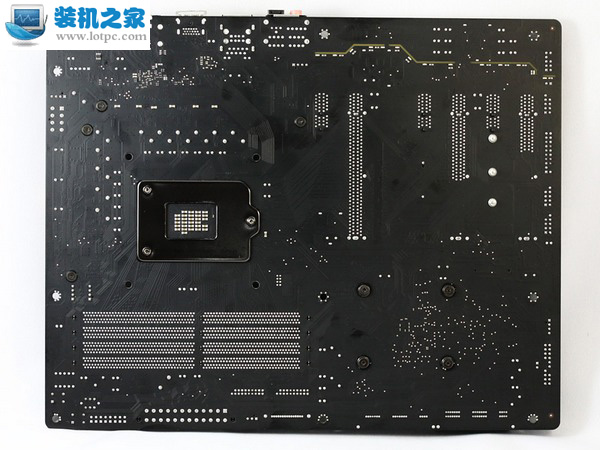

  背面有特别抗氧化和防潮镀膜涂层,看上去黑黑的。这块板子是加厚8层PCB双倍盎司铜用料,稳定电气性更好。还有在背面,我们发现全部的散热模组是螺钉固定,拆解很轻松。另外在边缘音频部分有Ambient LED 背光灯条处理,还支持律动音频方案,在夜晚游戏、音乐中随着鼓点低频闪动,烘托游戏气氛。

USB3.1 TYPE-C

尾部I/O有USB3.1 TYPE-C

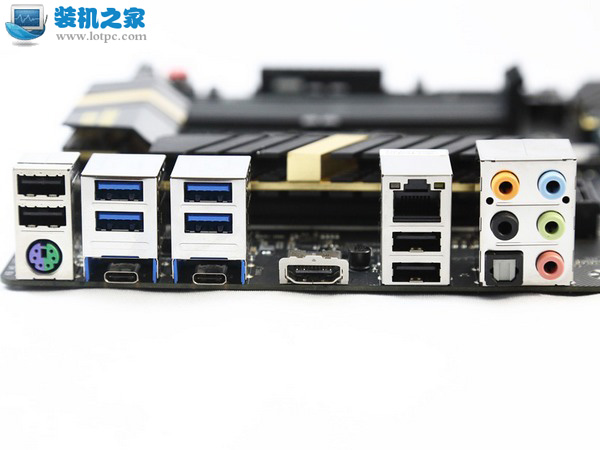

  尾部I/O的扩展相对丰富,常规的配置,其中最大的亮点是下面的两组USB3.1 TYPE-C/雷电3技术的接口,有点意思。

  技嘉 Z170X-UD5 TH 主机板採用Intel的Thunderbolt控制晶片,支援最新的Thunderbolt™ 3技术,有两组USB Type-C™介面,提供各通道最高40 Gb/s 的超高频宽,相较于上一代的Thunderbolt™ 产品技术,技嘉Z170X-UD5 TH主机板可提供2倍的频宽。

  另外,菊链式的串接多种外接设备,最多可以12个设备,超级带宽可以享受双4K屏幕以60 FPS更新率进行超高分辨率输出,或单路5K超高分辨率输出。 除此之外,Thunderbolt™ 3 这次还集成了USB Type-C™搭载快充Power Delivery 2.0等技术,正反可逆差,10GB/S的带宽,提供更快的传输性能。

搭载雷电英特尔第三方控制器

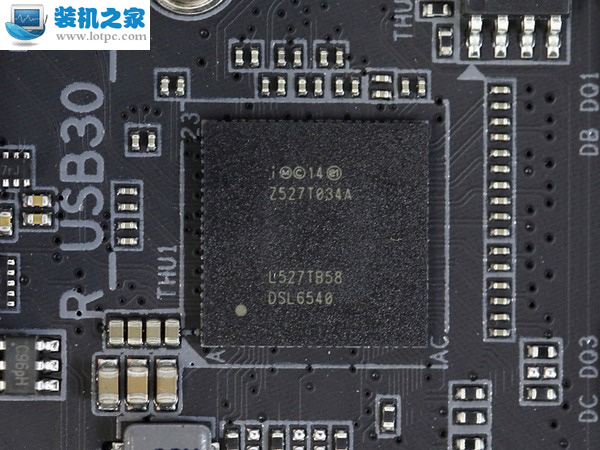

  搭载雷电英特尔第三方控制器,Intel英特尔自家产Thunderbolt 3控制器-「Intel DSL6540」。

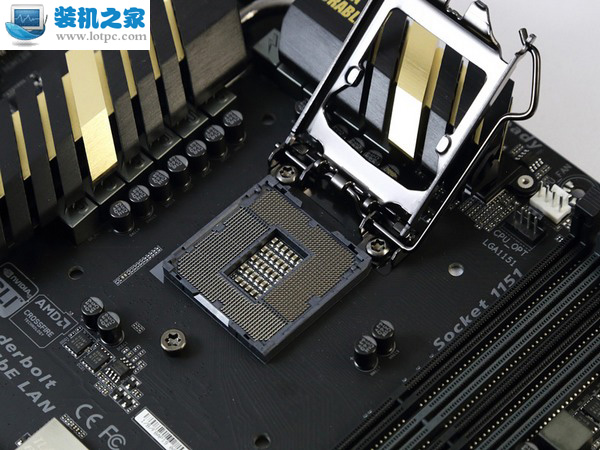

LGA1151针脚

技嘉Z170X-UD5 TH基于新的LGA1151针脚

  镀金抗氧化处理,只为最好的接触性。LGA1151 新的插槽支持酷睿第六代SKYLAKE 处理器,这里推荐下顶级I7 6700K 吧,而且强悍的用料有助于超频,获得更多的性能。

双通道DDR4

技嘉Z170X-UD5 TH自带的双通道DDR4

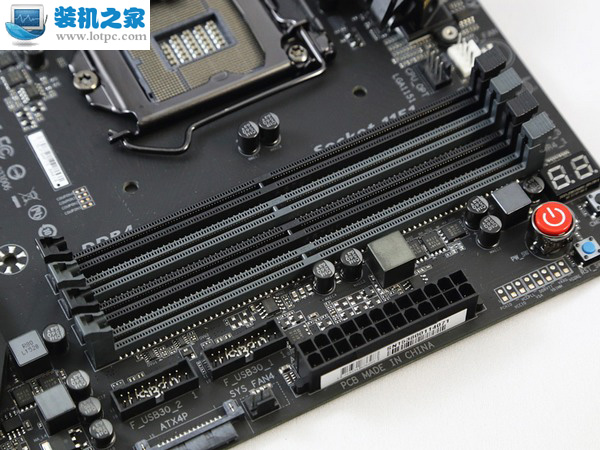

   附近的的是双通道黑灰相间DDR4内存插槽,全固态黑电容和超磁电感,保证最佳稳定性。这里还有两组USB3.0直角插槽,ATX4P以及24PIN供电,甚至还有电压测量点、手动开机/重置和DEBUG按键。内存最高可支持64GB容量,单条16GB最大;频率上可支持DDR4 3800(O.C)/3733(O.C)/3666(O.C) /3600(O.C.) /3466(O.C.) /3400(O.C.) /3333(O.C.) /3300(O.C.) /3200(O.C.) /3000(O.C.) /2800(O.C.) /2666(O.C.) /2400(O.C.) /2133 MHz,另外,还支持ECC UDIMM 1Rx8/2Rx8内存(non-ECC模式运作)。

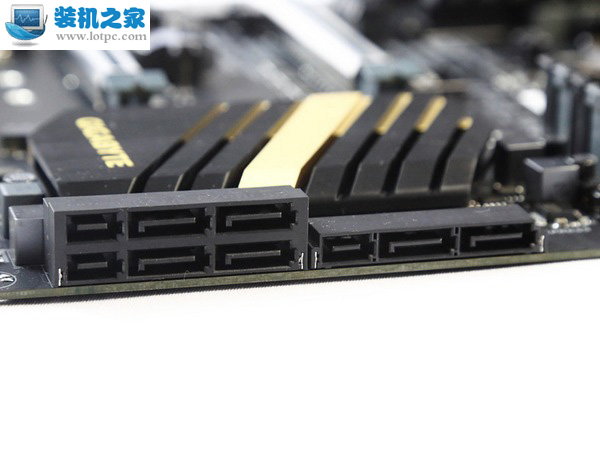

双SATA-E接口

技嘉Z170X-UD5 TH自带双SATA-E接口

  三组可共享SATA的SATA-E,我建议一组可扩展外置USB3.1用,16GB/S最高带宽,确实需要超级读写性能,果断M.2 吧。

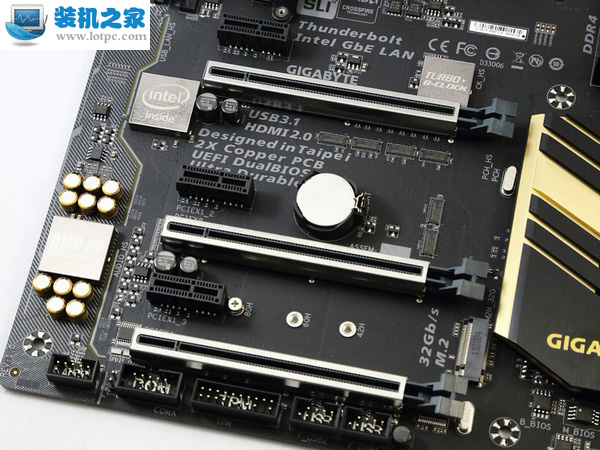

PCI-E显卡插槽

PCI-E显卡插槽的防磁加固支撑设计

  三路带有金属屏蔽EMI和支撑架的PCIEX3.0插槽,相间的还有三个X1和一个M.2 32G/S的插槽。这个可以提供32G/S的带宽,三星SM951或者750英特尔SSD都可以体验狂飙2.4G/S+以上的性能。还有我们在中间看到大量PCIE频宽控制器,主板PCB上海印刷了大量字样,重点说了这货的特点,比如USB3.1/HDMI2.0;台湾台北设计,双BIOS和技嘉UD超耐久品质。

技嘉Z170X-UD5 TH自带英特尔第三方网卡

  技嘉Z170X-UD5 TH自带英特尔第三方网卡,Intel® GbE LAN 搭配 cFosSpeed 网络加速软控制器。

技嘉AMP-UP集成声卡和专业滤波电容

技嘉AMP-UP集成声卡和专业滤波电容

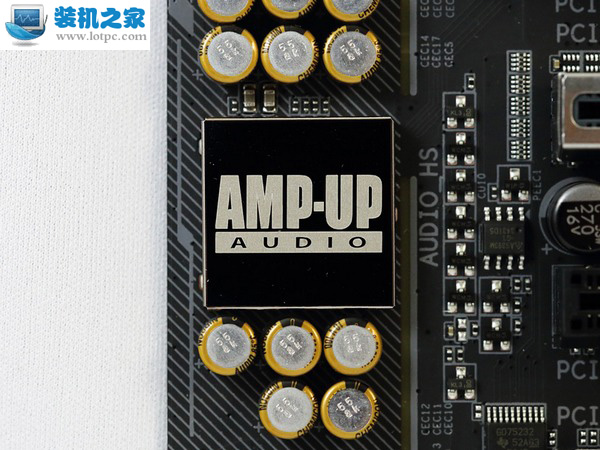

技嘉AMP-UP的音频解决方案,EMI防磁罩遮盖下面的是ALC1150声卡,附近有专业尼吉康电容和PCB切割降噪处理,还有不错的背光灯,通电有律动灯效。

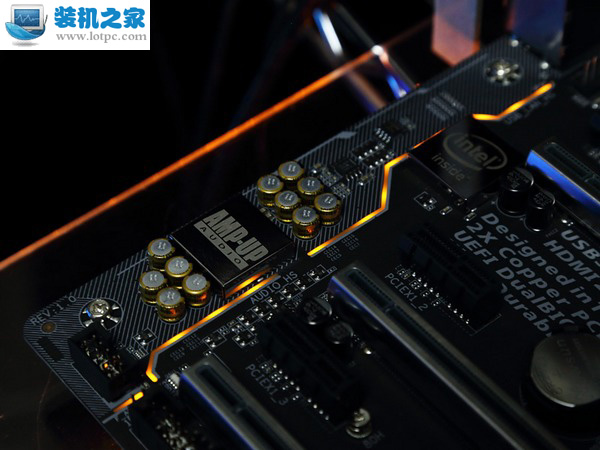

主板LED背光灯条

技嘉Z170X-UD5 TH通电后的LED背光灯条

  要是再多点护罩就完美了,总觉得少了点啥。关于Ambient LED灯效,我就不多说了,你可以百度或者武林网左下角搜索下。

超耐久黑色固态电容

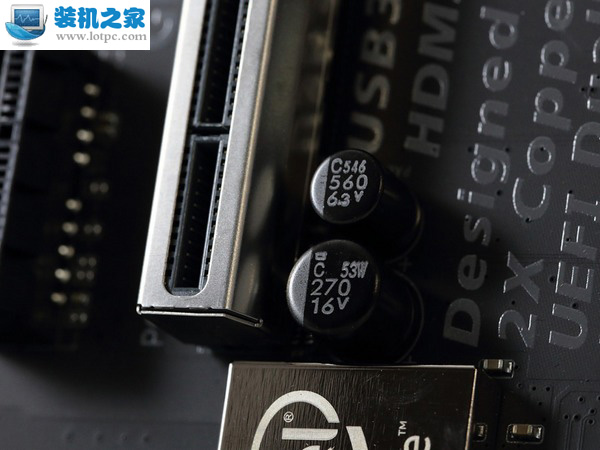

技嘉Z170X-UD5 TH超耐久黑色固态电容

  技嘉超耐久家族的主板,都采用了超高品质的固态电容,超低电阻特性,无论处理器的负载多高,它都可以轻松处理并提供稳定的电源供应。

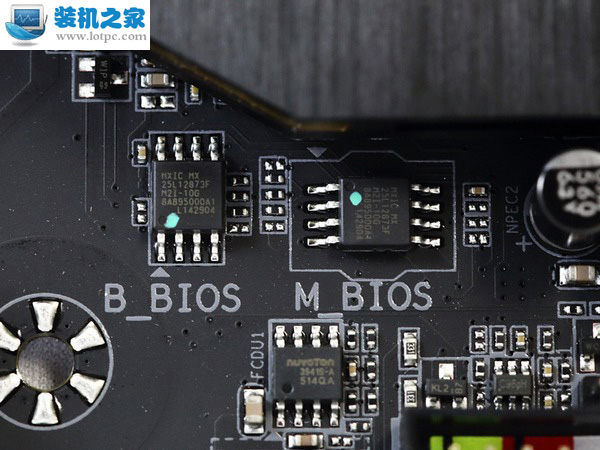

双BIOS控制器闪存颗粒

超耐久黑色固态电容™ (UEFI) 设计

游戏的TURBO B-CLOCK超频方案

Turbo B-Clock:效能调校晶片(第三方外频超频控制器)

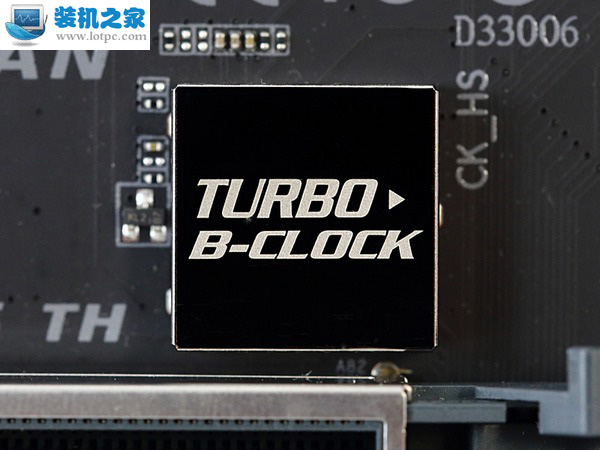

  技嘉Z170X-UD5 TH内建的TURBO B-Clock 控制器,技嘉主机板可以让玩家随心所欲的调整BCLK频率,以达到他们所要的超频效果。目前我们尝试用这个,可以将外频超频至132MHZ,倍频X34可以将I7 6700K顺利超频至4.5G附近。要说的是,超外频对于整体性能的提升巨大,内存、频宽绝对是单超CPU 倍频无法获得的。不过,你要注意内存的频率设置,手动降低至靠近2133MHZ,X16X133得到2128MHZ,时序CL15稳定运行。
