微星MSI H170 GAMING M3拆箱用料BIOS详解

  当今Skylake系列晶片组规格众多，主板产品也琳琅满目。如何在众多类似的产品中，挑选到耐操、好用、稳定、功能够用、保固超长，且具备最佳C/P值的电竞级主板，让大多数消费者买回家即可享有最佳的声光影音享受呢？接下来就来看看这张由No.1电竞品牌的微星科技，为玩家所量身订做的专业级主板。

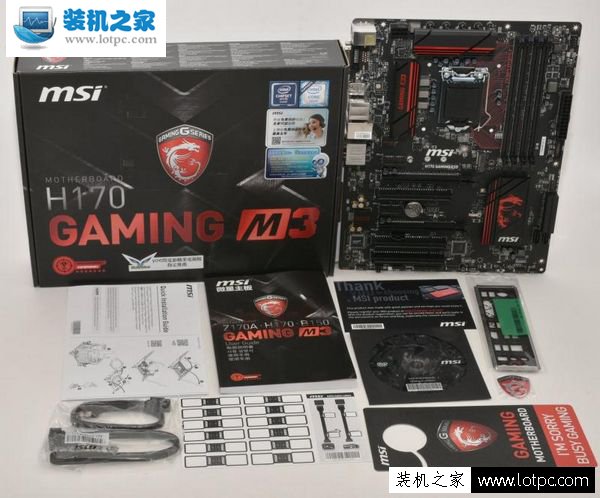

  MSI H170 GAMING M3包装上以黑＋红的电竞主题配色为主，主板采用军规级用料，并提供丰富的各式配件。

  英特尔所规划的Skylake晶片组产品线中，可分成旗舰的Z170、高端的H170、中端的B150，以及入门级H110，都可支持LGA 1151插槽的第六代Core i3/i5/i7与Pentium/Celeron等处理器，DDR3/DDR4内存，差别在于是否有提供超频功能、PCI-E 3.0通道数、SATA 6Gbps与USB 3.1插槽数量、RST for PCI-E的支持装置数量等等。然而对于专业电竞玩家而言，能支持最多款CPU、显示卡，并提供稳定运作，打个通霄也不会当机的主板才是首要之选，因此H170芯片组就可以满足各类玩家的需求。

  主板盒子背面密密麻麻的功能与特色解说

  微星科技(MSI)在H170产品线中，共推出了H170 GAMING M3、H170A GAMING PRO、H170A PC MATE、H170M PRO等系列产品。这次介绍的是针对绝大多数玩家所量身打造的H170 GAMING M3的主板产品。之所以会推荐这片主板的主要原因与特色，在于它是经过专业电竞玩家24小时不间断测试，能确保最佳游戏稳定度，也就是说，这张主板是有挂「游戏专业认证」的，即使不小心因为非人为因素而操到挂掉的话，微星很贴心的提供主板最高「5年保固」，并有免费到府收送或全家代送的服务，让你不用出门忍受风吹雨淋地将主板拿去原厂送修。

  顶规设计，为玩家所打造

  先来看看微星H170 GAMING M3主板的外观与整体佈线，其主色系采用红配黑的设计，主板PCB上有黑色的防护涂布。在南桥晶片与CPU电容散热区都有配置抢眼的散热片。在用料上采用自家第五代军规料件，采用全新的钛金电感(Titanium Choke)与黑色电容(Dark CAP)，可在系统面临高温环境下，提供更稳定更耐久的运行能量。此外还提供湿度保护、高温保护、电路保护、静电保护、EMI保护等Guard-Pro的保护基因，使主板具备强固、稳定的运作能力。

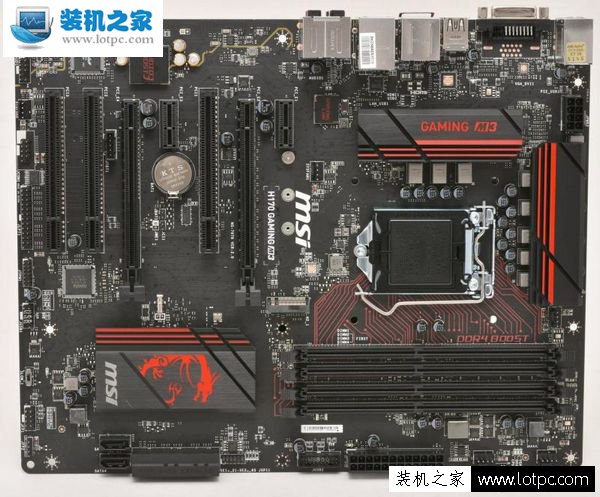

  MSI H170 GAMING M3主板的外观与特色

  在规格部份，支持LGA 1151插槽的Skylake处理器，具备4组DDR4-2133记忆体插槽，可扩充至64GB的最高容量，并提供2400、2800、3000、3200、3600等超频运作模式，让你买的超频记忆体得以发挥更高的性能。在介面卡插槽部份，共有两组PCI-e x16、两组PCI-e x1，以及三组PCI插槽，让玩家可以安插各种规格的介面卡来扩充。其PCI-e x16插槽可以支持2-way AMD CrossFire技术，让玩家可以安插两张显卡来提升绘图性能表现。

  主板外观与特色，南桥晶片与CPU插槽附近采用黑配红色的主题散热片，具备4组DDR4 DIMM插槽(支持DDR4 Boost功能)

  在储存装置部份，提供了6组SATA 6Gbps连接埠，包含1组SATA Express连接埠，可支持RAID 0、1、5、10等模式，让玩家可以透过RAID磁碟阵列来提升系统整体存取性能与资料安全。此外，主机板上还有一组M.2插槽，可装上4.2/6/8cm长度的M.2 SSD，并可搭配选购的Turbo U.2介面卡，来支持PCIe 3.0 x4的NVMe SSD，让储存设备存取速度再度破表。

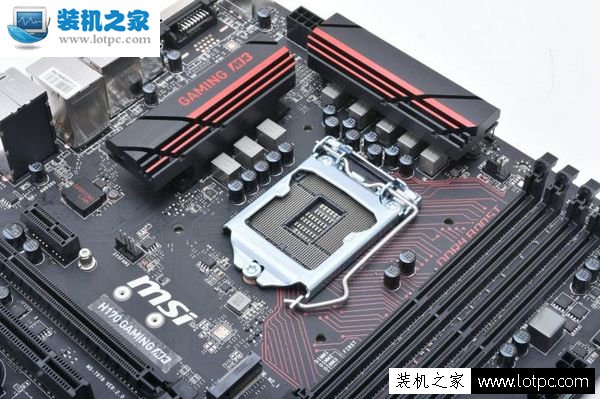

  采用军规料件，主板采用共13颗超高品质的黑色固态电容，提供稳定的电源供应，并保有高可靠度及跟稳定性。

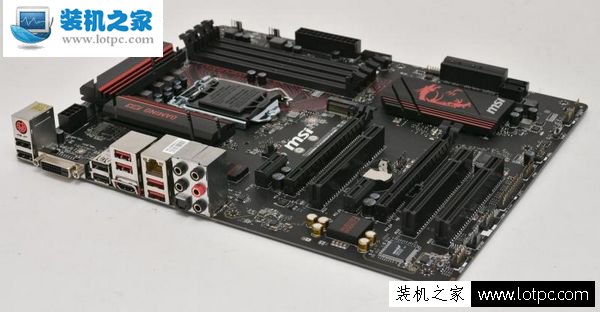

  在周边扩充设计部份，主板提供6组USB 3.1 Gen 1 (采用asmedia ASM1083晶片)的连接埠，4组在I/O背板，2组另外接到挡板上使用。另外还有6组USB 2.0连接，也是4组在背板，2组外接至挡板。因此共有8组USB连接埠，让你连接各式周边设备。另外还有1组PS/2键盘鼠标，1组DVI-D和1组HDMI视讯连接，以及1组RJ45有线网路连接(采用杀手Killer E2400 Gigabit网路晶片，可提供最低延迟，让网路游戏不卡顿)，在音效部份采用了Audio Boost 3技术，其接孔部份有5组无氧铜音效接头与1组光纤S/PDIF输出接头，搭配Realtek ALC1150音效解码晶片，提供7.1声道输出，加上其Nahimic(纳美)音频技术与主板采用独立音效层板搭配日系Chemi-Con高阶音效电容等料件，可输出清澈的高解析音效，让玩家更「声」历其境，透过更清楚的听声辨位来制敌机先以赢得胜利！

  就是这个光，具备LED指示灯与灯效，并有超频协助开关

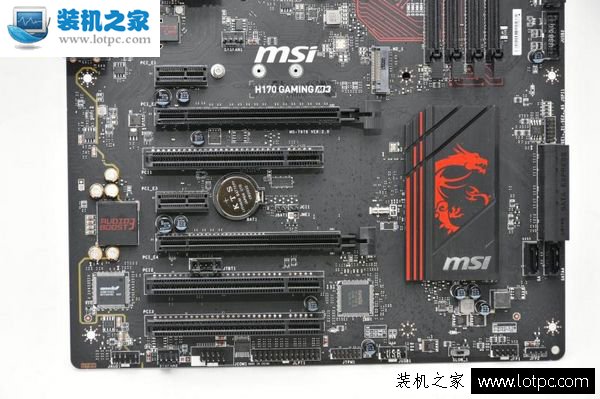

  主板采用军规料件，扩充槽部份提供了两组PCIe x16、两组PCIe x1、三组PCI插槽。并有M.2插槽可支持 32Gbps的超高速SSD。

  微星H170 GAMING M3主板提供了简易LED除错指示灯，且全部都是此用主题色(红色)的LED灯。在记忆体插槽附近有VGA、DRAM、CPU等EZ Debug LED(简易侦错)指示灯，当哪个元件发生问题，或是因为超频太超过而使得运作不正常，其对应的LED灯号就会亮起，让玩家可以轻易找出系统开机问题。若觉得超频太过火了，主机板左下方也有个SLOW_1的指拨开关，让CPU以低速模式运行，透过降低CPU核心电压，来略过读取Windows系统时的负载量，让超频更容易成功。若无法开机的话，还有JBAT1 Jumper可清除BIOS内容，以恢复到原厂预设值。
